IX. Анализ воспроизводимости и повторяемости измерений
Рассматривается параметр прочности шатуна. В плане эксперимента учитывается влияние 2 операторов и 3 партий выпускаемой продукции. Объем выборки 3 элемента.
Матрица плана

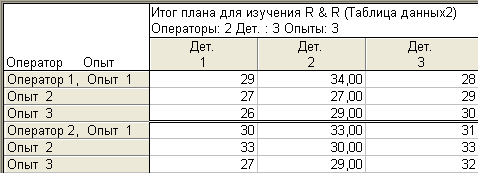

Рис.9.1. Итог плана

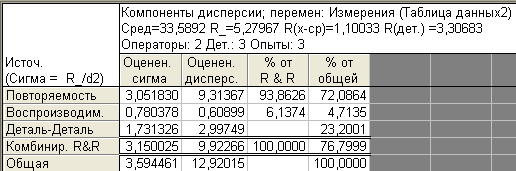

Рис.9.2. Оценка дисперсии методом размахов

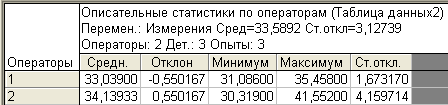

Рис.9.3. Описательные статистики по операторам

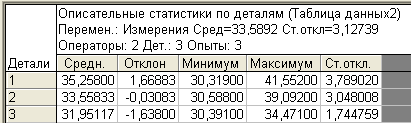

Рис.9.4. Описательные статистики по деталям

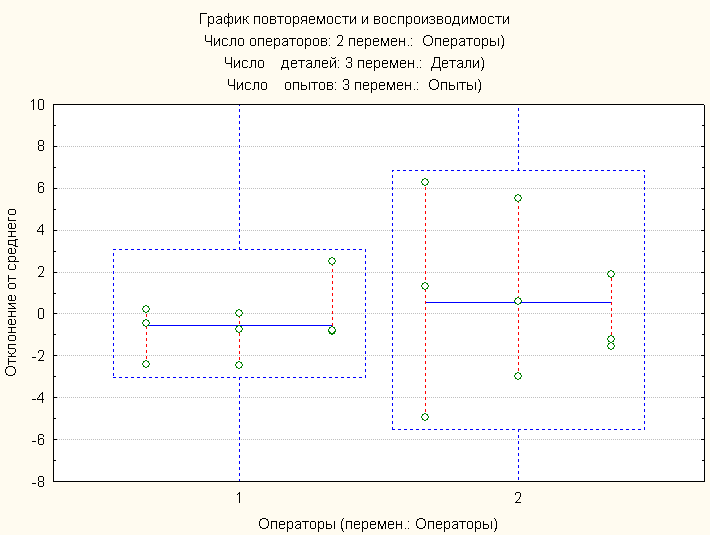

Рис.9.5. График повторяемости и воспроизводимости

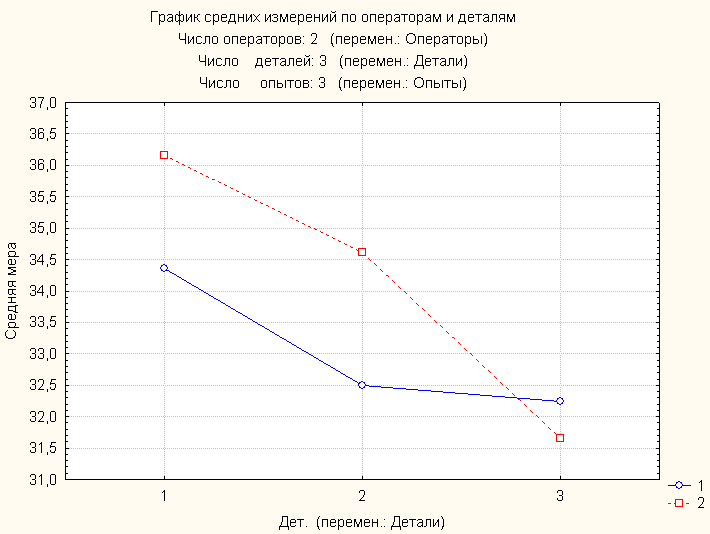

Рис.9.6. Составной график по операторам и деталям

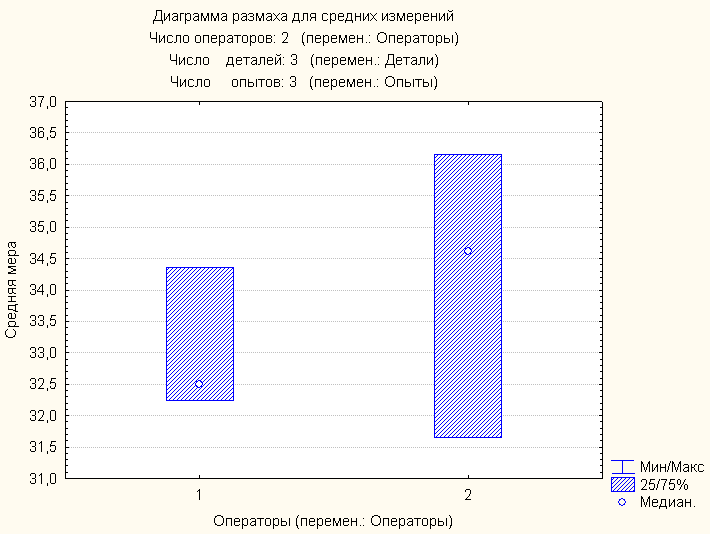

Рис.9.7. Диаграмма размаха

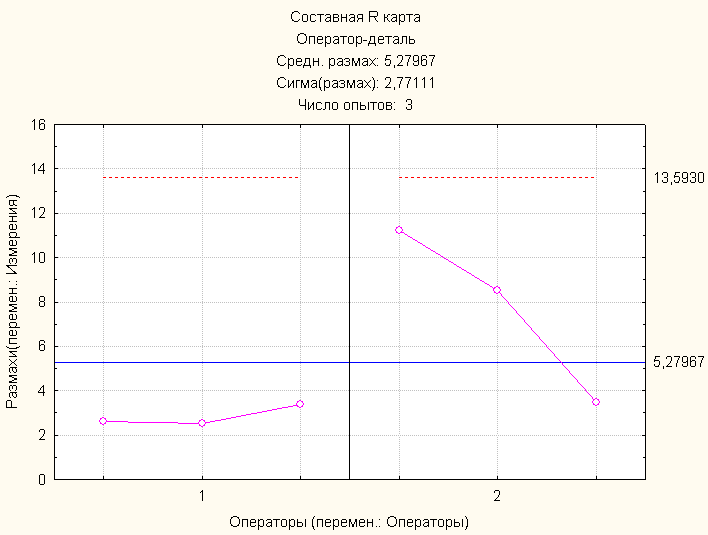

Рис.9.8. R-карта по операторам

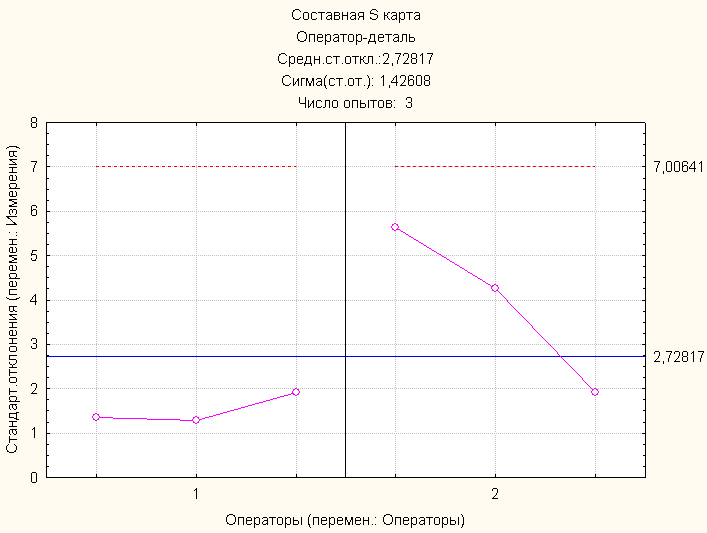

Рис.9.9. S-карта по операторам
Вывод: систему нельзя использовать, так как отношение дисперсии воспроизводимости и повторяемости к общей дисперсии превышает 1/3.
X. Планирование эксперимента для оптимизации параметров технологического процесса Матрица плана эксперимента Список использованных источников
1.
2. Гост р 50779.41-96 Статистические методы. Контрольные карты для арифметического среднего с предупреждающими границами. – М.- 23 с.
3. Гост р 50779.42-99 Статистические методы. Контрольные карты Шухарта. – М. – 32 с.
4. Гост р 50779.43-99 Статистические методы. Приемочные контрольные карты. –М. – 23 с.
5. Гост р 50779.53-98 Статистические методы. Приемочный контроль качества по количественному признаку для нормального закона распределения при известном стандартном отклонении. – М. – 19 с.
6. ГОСТ 18242 – 72 Статистический приемочный контроль по альтернативному признаку. Планы контроля. – М. – 61 с.
7. ГОСТ Р ИСО 2859–1-2007 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. – М. -100 с.
