4.6 Машина навесная для ухода и рыхления л-127

Служит для работы в лесных питомниках по рыхлению и уничтожению сорной растительности в междурядьях лесных насаждений и для сплошной предпосевной обработки почвы. Может быть применена для ухода за сельскохозяйственными культурами. Поля должны быть очищены от камней, пней и других посторонних предметов. Характеристика культиватора приведена в таблице 4.3, а общий вид показан на рисунке 7.

Таблица 4.3 – Техническая характеристика культиватора Л–127

Наименование показателей	Значение показателей
Производительность, га/ч
при сплошной обработке при междурядной обработке	2,4 0,5
Рабочая ширина захвата при сплошной обработке, м	2
Рабочая скорость, км/ч
при сплошной обработке	12
при междурядной обработке	7,4
Глубина обработки, м
при сплошной обработке	до 0,015
при междурядной обработке	до 0,01
Количество обрабатываемых междурядий, шт.	5
Ширина обрабатываемых междурядий, м	0,2–0,5
Масса конструкционная, кг	360

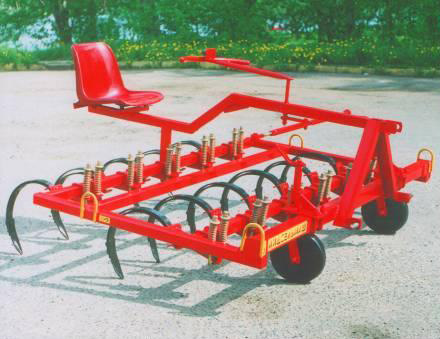

Рисунок 7 – Машина навесная для ухода и рыхления Л–127

4.7 Копач сеянцев ксш–0,35

Монтируется на трактор Т–25А и предназначен для выкопки сеянцев хвойных пород.

Он состоит из подкапываю­щей скобы с шириной захвата 0,35 м, являющейся рабочим ор­ганом, параллелограммного механизма, механизма подъема скобы и ее догрузки при заглублении, шарнирного ограничителя глубины подкопки. Подкапывающая скоба полукруглой формы, выполнена из полосовой стали. Сзади к скобе приварена полоса (удлинитель) для лучшего рыхления почвенного пласта. Скоба установлена со смещением на 230 мм в правую сторону отно­сительно продольной оси трактора. Механизм подъема скобы и ее догрузки в момент заглубления включает в себя поворотный вал, эластичное звено-пружину и кронштейн. На легких почвах скоба копача заглубляется в почву под действием собственного веса («плавающее» положение гидросистемы). На плотной почве за счет гидроцилиндра и пружины (принудительное опускание) создается дополнительное давление на рабочий орган, что облег­чает его заглубление. Глубина подкопки 15–25 см. Общий вид приведен на рисунке 8:

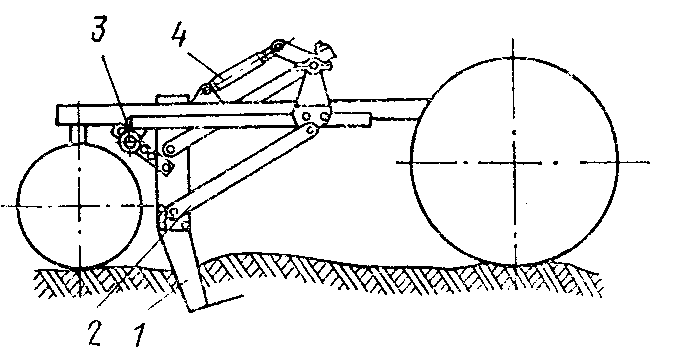

1 – скоба, 2 – параллелограмный меха­низм, 3 – ограничитель глубина,

4 – механизм подъема скобы

Рисунок 8 – Копач сеянцев КСШ-0,35

4.8 Техническая характеристика трактора ЛХТ–55

Гусеничный, лесохозяйственный трактор ЛХТ–55 предназначен для комплексной механизации лесовосстановительных работ в наиболее тяжелых условиях вырубок – на участках с увлажненными почвами при пересеченном рельефе. Может также быть использован на очистке вырубок, при борьбе с лесными пожарами и болезнями леса и на вывозке древесины.

Изготовитель – Онежский тракторный завод, начало серийного производства с 1969 года.

Разработан на базе трелевочного трактора ТДТ-55, в отличие от которого он дополнительно оборудован механизмом задней навески, передним и задним ВОМ и самосвальным кузовом, который устанавливают вместо погрузочного щита (щит продают как сменное оборудование).

Задний ВОМ выполнен в виде одноступенчатого редуктора двухпарного зацепления с цилиндрическими зубчатыми колесами, с правым и левым вращением, установлен на корпусе заднего моста.

Металлический кузов, шарнирно соединенный на раме трактора, можно опрокидывать на левую сторону при помощи двух гидравлических цилиндров.

Для обеспечения необходимой безопасности в гидросистеме имеется специальный кран, которым можно отключать цилиндры кузова.

Характеристика трактора приведена в таблице 4.4, а общий вид показан на рисунке 9.

Таблица 4.4 – Техническая характеристика трактора ЛХТ-55

Наименование показателей	Значение показателей
Номинальное тяговое усилие, кгс	3000
Масса трактора конструктивная, кг	9000
Удельная металлоемкость, кг/л.с.	145
Число передач:
..вперед	5
..назад	1
Диапазон скоростей, км/ч:
..вперед	2,5 - 11
..назад	2,3
Колея, мм	1690
База, мм	2320
Дорожный просвет, мм	555

Рисунок 9 – Трактор ЛХТ–55
