4 Характеристика машин
4.1 Корчеватель–собиратель мп–2б
Предназначен для корчёвки пней диаметром до 55 см, и извлечения из почвы камней и валунов, а также для сплошного корчевания кустарников, мелколесья и для расчистки мест рубок от порубочных остатков и валежника. Он представляет собой навесное оборудование к трактору ЛХТ–55, монтируемое впереди трактора. Универсальная толкающая рама 7 шарнирно соединена с цапфами ходовых тележек трактора. На толкающей раме установлен поворотный отвал 3 с пятью корчевальными зубьями 1. Поворот отвала с корчевальными зубьями осуществляется двумя гидроцилиндрами 6. Средняя часть отвала изготовлена из листового железа и служит для защиты радиатора трактора. Толкающая рама 7 вместе с отвалом поднимается и опускается гидроцилиндрами 8. При корчевке кустарников, мелколесья, расчистке вырубок от порубочных остатков к отвалу с обеих сторон присоединяют уширители 2 и 5 с двумя зубьями каждый и скрепляют их балкой 4. Общий вид корчевателя показан на рисунке 2.
Корчеватель–собиратель может выполнять сплошную корчёвку мелких и средних пней толкающим усилием трактора без остановки. Корчевка крупных пней осуществляется упорно–рычажным методом – поворотом отвала с корчевальными зубьями снизу–вверх с помощью гидроцилиндров. Ширина захвата корчевателя без уширителей 1,7 м, с уширителями 3,4 м, максимальное заглубление корчующих зубьев в почву 56 см, производительность за 1 час основного времени при корчевке мелких и средних пней – до 100 шт., а крупных – 40–50 шт., при сплошной корчевке – 0,2 га. Масса корчевального оборудования 3 760 кг.
При движении трактора вперед клыки корчевателя подводятся под корчуемый пень или камень. Когда они заглубились до отказа, включаются гидроцилиндры поворота отвала, и после того как камень или пень оказались на клыках, включаются гидроцилиндры подъёма рамы. Выкорчеванный пень поднимают вверх и отвозят к месту выгрузки.

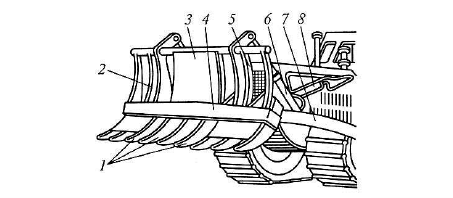

1 – корчевальные зубья; 2, 5 – уширители; 3 – отвал; 4 – балка;
6, 8 – гидроцилиндры; 7 – рама.
Рисунок 2 – Корчеватель–собиратель МП–2Б
4.2 Плуг плн-2-35
Предназначен для пахоты под зерновые и технические культуры различных почв, с удельным сопротивлением до 0,9 кг/см2 (0,09 МПа), не засоренных камнями, плитняком и другими препятствиями, на глубину до 30 см. Плуг ПЛН–2–35 комплектуется следующими основными рабочими органами: корпусами, предплужниками и ножами. Масса с полным комплектом рабочих органов равна 475 кг, глубина обработки корпусом – 300 мм, ширина захвата 0,7. Общий вид приведен на рисунке 3.
Рабочие органы плуга выполняют следующие операции:
– корпус отрезает пласт почвы, оборачивает и рыхлит его;
– предплужник отрезает часть задерненного пласта, оборачивает его и сбрасывает на дно борозды;
– нож дисковый отрезает пласт в вертикальной плоскости, формируя кромку борозды.
– агрегатируется с тракторами класса 0,9.
Рисунок 3 – Плуг ПЛН-2-35
4.3 Культиватор комбинированный для питомников ккп–1,5
Предназначен для уничтожения сорняков и рыхления почвы как в посевном отделении, так и в школьном отделении лесных питомников. Агрегатируется с трактором Т–25А. Состоит из продольного бруса, навешенного с помощью параллелограммного механизма и кронштейнов на лонжероны шасси. На брусе закреплены два опорных колеса, две стрельчатые лапы и сменные рабочие органы: лапы долотообразные или игольчатые диски. Характеристика приведена в таблице 4.1, а общий вид на рисунке 4:
Таблица 4.1 – Техническая характеристика культиватора ККП-1,5
Наименование показателей |
Значение показателей |
Производительность, га/ч |
0,12-0,36 |
Ширина захвата, м |
1,5-1,6 |
Рабочая скорость, км/ч |
1-3 |
Глубина рыхления, см |
4-10 |
Окончание таблицы 4.1 |
|
Удельный расход топлива, кг/ч /га |
16 |
Высота обрабатываемых сеянцев, см |
3-40 |
Габаритные размеры, мм: (д-ш-в) |
1600-1720-910 |
Масса, кг |
250 |
Обслуживающий персонал, чел. |
1 |
1 – опорное колесо; 2 – рыхлительная лапа; 3 – брус поперечный; 4 – стрельчатая лапа;
5 – параллелограмный механизм; 6 – гидроцилиндр подъема.
Рисунок 4 – Культиватор комбинированный для питомников ККП–1,5
