Курс из Интернета, переработан доц. Биленко В.А. Лекция 6
5. Отвод дождевого и талого стока. Утилизация сточных вод
5.1. Дождевая канализация городов
Дождевую канализацию городов проектируют согласно требованиям СНиП 2.04.03-85 «Канализация: наружные сети и сооружения». Её старое название: ливневая канализация, ливнёвка.
Наружные водостоки предназначены для быстрого отвода атмосферных вод с территории поселения. Необходимость устройства водостоков вызвана тем, что устройство водонепроницаемых покрытий улиц может создавать условия для накопления атмосферных вод на пониженных участках территории застройки и, как следствие, приводить к затоплению улиц и подвалов зданий.
При устройстве в поселении неполной раздельной системы водоотведения водостоки устраиваются открытого типа – канавы, лотки.
При полураздельной или полной раздельной системе водоотведения дождевые воды отводятся по сети подземных трубопроводов и через свои районные коллекторы сбрасывает условно-чистые стоки в водоём в черте города. При необходимости строят дополнительные очистные сооружения, в основном механической очистки, а в условиях плоского, равнинного рельефа устраивают насосные станции перекачки.
Элементы наружной дождевой канализации:
1 - дождеприёмники-решетки, устраиваются вдоль дорог с шагом через 50-80 метров;
2 - отводящий подземный трубопровод диаметром не менее d 200 мм;
3 - уличные коллекторы диаметром d 400-1000 мм;
4 - районные коллекторы диаметром d 1000-2500 мм.
Дождевые воды поступают в водосточную сеть через дождеприемники, рис. 5.1.
Рис. 5.1. Схема дождеприемника.
1 – дождеприемная решетка; 2 - водоотводящая труба; 3 – лоток;
4 – песчаная подушка; 5 – основание.
Размещают дождеприемники во всех пониженных местах и на перекрестках до створа организованных пешеходных переходов. Расстояние между дождеприемниками зависит от уклона улиц и принимается от 50 до 80 метров, при условии, что в дождеприемники не поступают дождевые воды с территории кварталов.
Водосточные сети прокладывают по середине уличных проездов (см. рис.5.8)
5.2. Схемы сетей водоотведения
При выборе схемы трассировки сетей водоотведения по территории населенных мест определяющую роль играет рельеф территории.
Если территория города имеет плавный рельеф с понижением к водоему, то применяется пересеченная схема, особенностью которой является трассирование коллекторов в направлении, перпендикулярном реке и их перехвате главным коллектором, проложенным вдоль реки. Системы, представленные на рис. 1…3 Л2, имеют пересеченную схему сетей водоотведения.
При круто падающем рельефе застройки в направлении реки применяют параллельную схему, рис. 5.2. В этом случае районные коллекторы 1 прокладываются в направлении, параллельном реке, а городской 2 – в перпендикулярном направлении. Целесообразность применения данной схемы заключается в предотвращении возрастания скоростей сточных вод в районных коллекторах выше критических значений, способных вызвать разрушения трубопроводов.

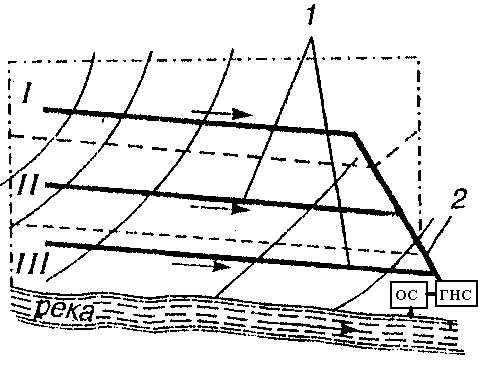

Рис. 5.2. Параллельная схема сетей водоотведения.
1 – районные коллекторы; 2 – городской коллектор.
I, II, III – бассейны водоотведения.
В том случае, если рельеф местности имеет ярко выраженный характер в направлении реки и затруднена организация самотечного движения сточных вод в пониженной части территории застройки, применяется зонная схема, рис. 5.3.

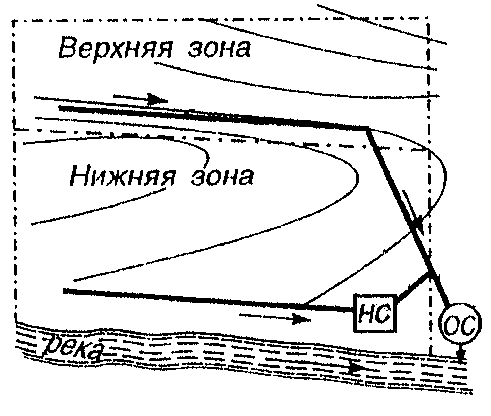

Рис. 5.3. Зонная схема сети водоотведения.
При этой схеме территория водоотведения разбивается на две зоны – верхнюю и нижнюю. В каждой зоне устраивается собственная сеть коллекторов, аналогичная пересеченной схеме. Сточные воды на очистные сооружения из перехватывающего коллектора верхней зоны поступают самотеком, а из перехватывающего коллектора нижней зоны подаются насосной станцией.
Радиальная схема, рис. 5.4, применяется при сложном рельефе, большой территории водоотведения и наличии двух и более очистных сооружений.
Рис. 5.4. Радиальная схема сети водоотведения.
I, II, III, IV, V – районы водоотведения.
При радиальной схеме осуществляется децентрализованное водоотведение и очистка сточных вод с различных территорий города.
