Полевые триоды с каналом n – типа

3. ВАХ триода с управляющим p – n – переходом и каналом n – типа . Триод может работать только в режиме обеднения .

Чтобы снять характеристики следует выполнить следующие действия : перевести выключатели S1 – вверх , S2 – вверх ; S3 – вниз ; соединить ис − точники питания E1 и E2 с гнездами G1 , G2 , G3 , G4 согласно рис .14 .

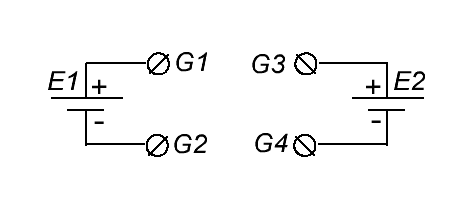

Рис. 14

Стоковые ВАХ I_с = f(U_си) при U_зи.i = const .

Необходимо снять 5 – 6 стоковых характеристик при (пяти – шести) различных значениях U_зи , заданных преподавателем :

а) поворачивая шток потенциометра R1 по часовой стрелке , устано − вить заданное значение U_зи.i = const по вольтметру pV1 ; поворачивая шток потенциометра R2 по часовой стрелке , устанавливать и фикси − ровать значения I_с и U_си по миллиамперметру pA и вольтметру pV2 ; количество измерений (фиксируемых точек) не менее 10 ;

б) установить потенциометрами R1 и R2 напряжения U_зи и U_си равными нулю .

Сток-затворные ВАХ I_с = f(U_зи) при U_си.i =const .

Необходимо снять 2 – 3 характеристики пр (двух – трех) различных значениях U_си , заданных преподавателем ;

а) поворачивая шток потенциометра R2 по часовой стрелке , устано − вить заданное значение U_си = const ; поворачивая шток потенциометра R1 по часовой стрелке , устанавливть и фиксировать значения I_с и U_зи по приборам pA и pV1 , при этом надо постоянно следить за постоянством значения U_{си. i} = const ; количество измерений не менее 10 ;

б) установить потенциометрами R1 и R2 напряжения U_зи и U_си равными нулю .

4. Вах пт с изолированным затвором и встроенным каналом n – типа .Триод может работать в режимах обеднения и обогащения .

Чтобы снять характеристики в режиме обеднения следует выполнить следующие действия : перевести выключатели S1 – вверх , S2 – вверх ; S3 – вниз ; соединить источники питания E1 и E2 с гнездами G1 , G2 , G3 , G4 согласно рис .14 .

Последовательность действий при снятии стоковых и сток-затворных ВАХ описана в п. 3 .

Чтобы снять характеристики в режиме обогащения следует выпол − нить следующие действия : перевести выключатели S1 – вниз , S2 – вверх , S3 – вниз , соединить источники питания E1 и E2 с гнездами G1 , G2 , G3 , G4 рис. 15 .

Последовательность действий при снятии стоковых и сток-затворных ВАХ описана в п. 3 .

5. ВАХ ПТ с изолированным затвором и индуцированным каналом n – типа . Триод может работать только в режиме обогащения .

Чтобы снять характеристики в режиме следует выполнить следующие действия : перевести выключатели S1 – вниз , S2 – вверх , S3 – вниз , соеди − нить источники питания E1 и E2 с гнездами G1 , G2 , G3 , G4 рис. 15 .

Последовательность действий при снятии стоковых и сток затворных ВАХ описана в п. 3 .

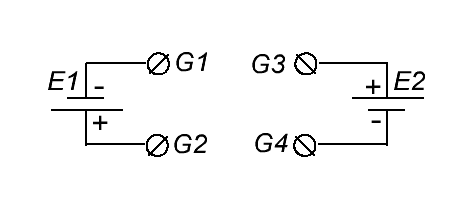

Рис. 15
