4 . Вах триода обратной проводимости (n – p – n) .
Схема с ОБ .
Для снятия характеристик триода n –p – n – типа в схеме с ОБ следует : перевести переключатели S1 – вниз , S2 – вверх , S3 – вниз , S4 – вниз ; соединить источники питания E1 , E2 и вольтметр pV с гнездами G1 , G2 , G3 , G4 , G5 , G6 в соответствии с рис. 19 ; на левой боковой стенке вставить перемычку , расширяющую предел измеряемого тока pA1 до 20 мА .
Рис. 19
Эмиттерные ВАХ Iэ = f(Uэб) при Uкб. i = const .
Необходимо снять три эмиттерные ВАХ при трех различных значе − ниях Uкб , например 0 В , −3 В , −5 В ;
а) поворачивая шток потенциометра R2 по часовой стрелке , устано − вить заданное значение Uкб = const , контролируя его по вольтметру pV2 ; поворачивая шток потенциометра R1 по часовой стрелке устанавливать и записывать значения Iэ и Uэб по миллиамперметру pA1 и вольтметру pV1 ; количество измерений не менее 10 ; большая часть измерений должна приходиться на область пятки и выхода на омический (ли − нейный) участок эмиттерной ВАХ ;
б) повторить измерения по п. «а» при других значениях Uкб = const .
в) установить с помощью потенциометров R1 и R2 значения Uэб и Uкб равными нулю .
Коллекторные ВАХ Iк = f(Uкб) при Iэ.i = const .
Необходимо снять 10 коллекторных ВАХ при (десяти) раз −личных значениях Iэ . которые определяет преподаватель , ведущий занятия ;
а) установить потенциометром R1 требуемое значение Iэ = const по миллиамперметру pA1 ; изменяя потенциометром R2 напряжение Uкб , записывать показания pA2 и pV2 (количество точек не менее 10) ;
б) повторить измерения по п. «а» при других значениях Iэ = const ;
в) установить напряжения Uэб и Uкб равными нулю .
Схема с ОЭ .
Для снятия характеристик триода , включенного по схеме с ОЭ , следует : перевести переключатели S1 – вверх , S2 – вверх , S3 – вниз , S4 – вверх ; соединить источники питания E1 , E2 и вольтметр pV1 к гнездам G1 , G2 , G3 , G4 , G5 , G6 в соответствии с рис. 20 .
Рис. 20
Эмиттерные ВАХ Iб = f(Uбэ) при Uкэ.i = const .
Необходимо снять три эмиттерные ВАХ при трех различных зна − чениях Uкэ , например 0 В , −3 В , −5 В . В схеме с ОЭ входным током является ток базы Iб = Iэ/(1 + β) , поэтому в данном случае , при снятии эмиттерных характеристик можно снять перемычку , расширяющую пределы измерения миллиамперметра pA1 .
а) Поворачивая шток потенциометра R2 по часовой стрелке , установить заданное значение Uкэ = const , контролируя его по вольтметру pV2 ; поворачивая шток потенциометра R1 по часовой стрелке устана − вливать и записывать значения Iб и Uбэ по миллиамперметру pA1 и вольтметру pV1 ; количество измерений не менее 10 ; большая часть измерений должна приходиться на область пятки и выхода на оми − ческий (линейный) участок эмиттерной ВАХ ;
б) повторить измерения по п. «а» при других значениях Uкэ = const .
в) установить с помощью потенциометров R1 и R2 значения Uбэ и Uкэ равными нулю .
Коллекторные ВАХ Iк = f(Uкэ) при Iб.i = const .
Необходимо снять 6 коллекторных ВАХ при (шести) различных значениях Iб , которые определяет преподаватель , ведущий занятия ; установить напряжение Uкэ.мин ≈ 0,8…1,0 В ;
а) установить потенциометром R1 требуемое значение Iб = const по миллиамперметру pA1 ; изменяя потенциометром R2 напряжение Uкэ , записывать показания pA2 и pV2 (количество точек не менее 10) ;
б) повторить измерения по п. «а» при других значениях Iб = const ;
в) установить напряжения Uбэ и Uкэ равными нулю .
IV . Содержание отчета
Отчет должен содержать
1. Наименование и цель работы .
2. УГО и таблицы основных данных исследуемых диодов .
3. Таблицы наблюдений .
4. Графики экспериментальных ВАХ триодов .
5. Определение по графикам дифференциальных параметров триодов , оценка параметров в схемах включения ОБ и ОЭ .
6. Отчет выполняется каждым участником работы .
V . Контрольные вопросы
1. Биполярные триоды (БПТ) : УГО и структуры триодов разных типов проводимости . Опишите по простейшей конструкции плоскостного БПТ работу последнего .
2. Опишите принцип действия БПТ на примере p – n – p – типа , включенного с ОБ ; для объяснения используйте структуру и потенци − альные диаграммы .
3. Опишите принцип действия БПТ на примере n – p − n– типа , включенного с ОБ ; для объяснения используйте структуру и потенци − альные диаграммы .
4. Коллекторные ВАХ ; изобразите схему и дайте подробное описание эксперимента , в котором снимается семейство ВАХ .
5. Опишите семейство коллекторных ВАХ : выделите области на се − мействе , напишите формулу ВАХ , охарактеризуйте параметры семей − ства ; как определить параметры по ВАХ ?
6. Эмиттерные ВАХ БПТ ; изобразите схему и дайте описание экс − перимента , в котором снимается семейство ВАХ . Какие параметры определяются на эмиттерной ВАХ , как влияет на ход характеристики напряжение Uкб ?
7. Коллекторные ВАХ схемы включения с ОЭ . Изобразите схему и дайте подробное описание эксперимента , в котором снимаются харак − теристики ; напишите формулу ВАХ (в активной области) , изобразите семейство ВАХ .
8. Выделите области на семействе коллекторных ВАХ (схема с ОЭ) . Как вывести БПТ в состояние отсечки , насыщения , в активную область ? Чем отличаются эмиттерные ВАХ схем включения с ОБ и ОЭ ?
9. Линейная схема замещения БПТ включенного с ОБ и ее диффе − ренциальные параметры . Как определить дифференциальные параметры по ВАХ БПТ ?
10. Линейная схема замещения БПТ , включенного с ОЭ и ее диффе − ренциальные параметры . Как определить дифференциальные параметры по ВАХ БПТ ?
11. Изобразите схемы включения с общей базой БПТ прямой и обратной проводимости с указанием полярности Uкб , Uэб .
12. Изобразите схемы включения с общим эмиттером БПТ прямой и обратной проводимости с указанием полярности Uкэ , Uбэ .
Лабораторная работа №3
ИССЛЕДОВАНИЕ СТАТИЧЕСКИХ ХАРАКТЕРИСТИК
ПОЛЕВЫХ ТРИОДОВ
Ц е л ь р а б о т ы . Ознакомиться со статическими характеристиками и параметрами .
I. Т е о р е т и ч е с к и е с в е д е н и я

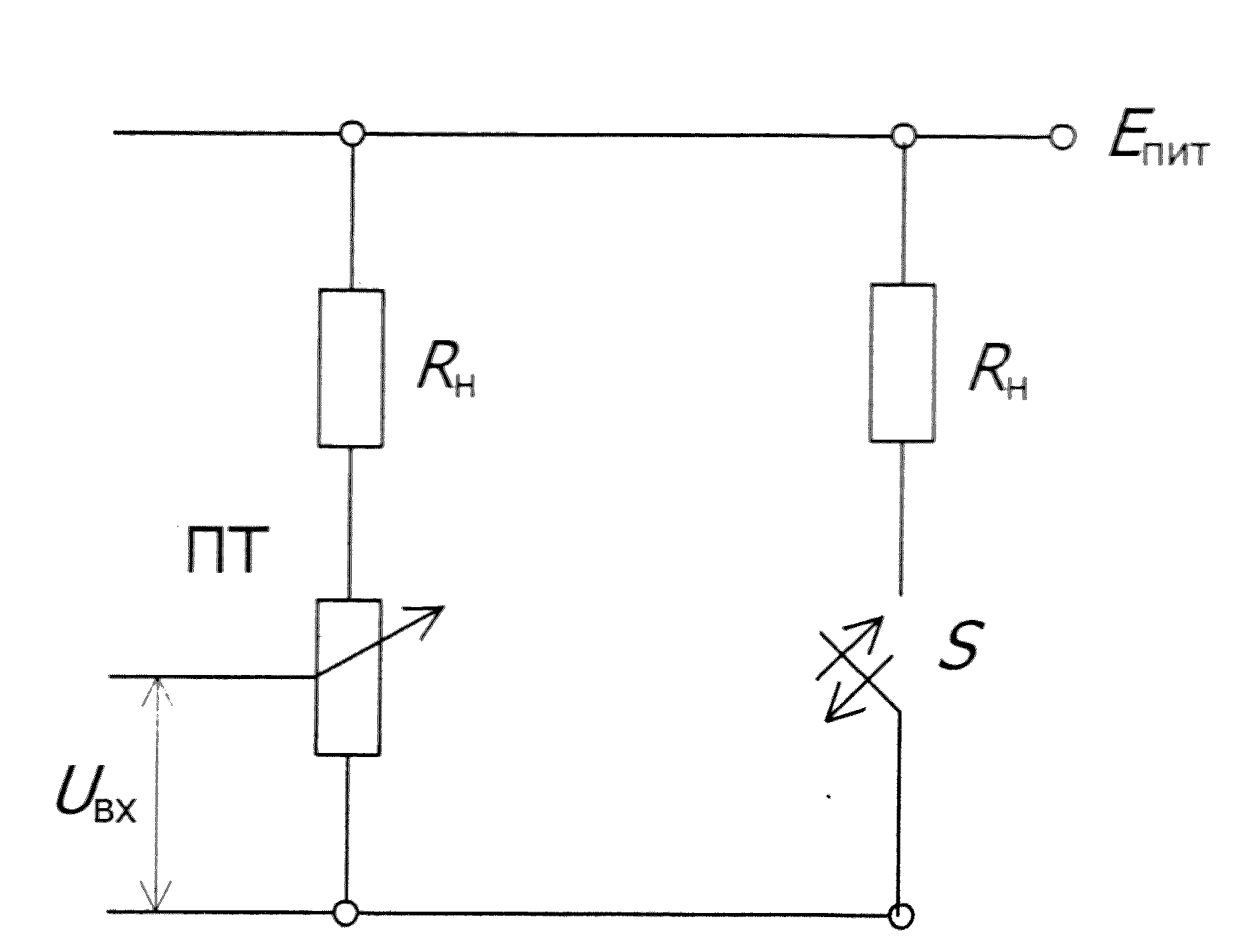

ПТ универсальный прибор , который может работать в ре жимах управляемого сопротивления и ключа (рис. 1) . УГО различных типов полевых триодов , используемых в схемотехнике представлены на рис. 2 . У ПТ три электрода : исток , затвор и сток .
Если сравнивать ПТ с биполярным триодом , то исток – это аналог эмиттера , затвор – аналог базы , сток – коллектора . Между истоком и стоком располагается канал , по которому протекает ток стока . Главной
Рис. 1
особенностью , отличающей ПТ от БПТ является то , что полевой триод в статике не потребляет ток от источника входного сигнала , т. е. уп − равляется только входным напряжением .
По структуре (строению) ПТ подразделяют на триоды с изолиро − ванным затвором (ПТИЗ) и с управляющим p – n переходом ; по типу проводимости − на триоды с каналом p – типа и n – типа .
У полевых триодов с изолированным затвором управляющий метал − лический электрод (затвор) отделен от полупроводниковой основы , в которой находится проводящий канал , слоем диэлектрика (изолятора) .
Рис. 2
В технике такие ПТ называют МДП − транзисторами (МДП – металл - диэлектрик – полупроводник) . В качестве диэлектрика чаще всего ис − пользуется двуокись кремния SiO2 , обладающая хорошими изолирую − щими свойствами . Поэтому иногда , для обозначения ПТИЗ , используется равноценная аббревиатура МОП – транзисторы .
У ПТ с управляющим p – n – переходом затвор триода в рабочем ре − жиме отделен от канала обратно смещенным переходом , имеющим большое сопротивление .
ПТИЗ с индуцированным каналом n - типа . Принцип действия . Характеристики .
Структура триода (точнее ее фрагмент) представлена на рис. 3 . Основой прибора является подложка – слой п/п – ка p – типа . Нижняя грань слоя металлизирована от нее выводится электрод подложки П . Верхняя грань закрыта маской (диэлектриком) , защищающей поверх − ность подложки от внешней среды . В маске вытравливаются окна , через которые , в одной из технологических операций , вводятся большие кон − центрации донорной примеси . В результате около окон в подложке p – типа формируются области n – типа с повышенной концентрацией электронов n+ .
Окна закрываются металлическими пробками с электродами истока И и стока C . Поверхность маски между стоком и истоком металлизируется , от металлизации выводится электрод затвора З .
В подложке между p и n+ областями образуется стоковый и исто − ковый p – n – переходы (и соответственно потенциальные барьеры) , рис. 3, а . Включение источника напряжения Uси , как указано на рисунке (а) , приводит к расширению стокового перехода . Истоковый переход оста − ется равновесным, т. к. потенциалы подложки и затвора равны ( З и П закорочены ) . Связь между переходами через подложку отсутствует . В этом случае говорят , что отсутствует проводящий слой между С и И .
Рис. 3 ,б поясняет формирование канала при подключении источника напряжения Uзи («+» к затвору , «−» к подложке) .
Рис. 3
Под действием Uзи между затвором и подложкой , разделенных очень тонким слоем диэлектрика , развивается сильное электрической поле (E = U/l) , направленное от затвора в подложку . При малых значениях Uзи поле вытесняет дырки из подложки под затвором , здесь образуется обедненная подвижными зарядами область . С ростом Uзи поле начинает втягивать в эту область неосновные носители – электроны . Таким обра − зом , между стоком и истоком в подложке формируется проводящий канал . Чем больше Uзи , тем больше сечение канала .
Напряжение Uзи , при котором начинает формироваться канал назы − вают пороговым и обозначают Uзи.пор . Типовые значения Uзи.пор ≈ 3…5В . Отметим , что канал отделен электронейтральной области обедненным слоем (рис. 3 ,б) ; затвор отделен от канала изолятором , поэтому ток затвора отсутствует .
На рис. 3 , в ,г показаны разные состояния триода , когда одновремен − но подключены два источника напряжения Uзи и Uси . При подключении и увеличении Uси стоковый переход смещается обратно , расширяется , растет поле перехода . Под действием поля электроны канала , находя − щиеся вблизи перехода , дрейфуют (перебрасываются) в n+ − область стока . Таким образом , появляется поток электронов от истока к стоку . Соответствующий этому потоку ток , направлен от стока к истоку и называется током стока Iс .
По мере увеличения Uси (при Uзи = const) количество электронов , дрейфующих в сток растет , сечение канала около стока постепенно уменьшается , а сопротивление канала , также постепенно увеличивается . Пока Uси мало Iс увеличивается практически линейно . При Uси ≥ Uси.н (напряжение насыщения)
Рис. 4
сечение канала около стокового перехода становится равным нулю , теперь переход представляет собой обедненную область (как кол − лекторный переход БПТ в активной области) . Сопротивление канала Ri резко возрастает и любое приращение ΔUси сверх Uси.н компенсируется приращением падения напряжения на высокоомном сопротивлении Ri , поэтому ток стока Iс далее практически не увеличивается . Наступает режим отсечки приращений тока стока . Ri – дифференциальное соп − ротивление . Ток стока при Uси.н называют током насыщения Iс.н .
Задаваясь различными значениями Uзи = const можно эксперимен − тально снять семейство стоковых ВАХ триода : Iс = f(Uси) при Uзи.i = const (рис. 4 ,а) . Если Uзи <Uзи.пор , ток стока мал ; у маломощных ПТ интег − ральных микросхем его называют током утечки , Iут ≈ 10−9…10−10А .
Чем больше напряжение Uзи , тем больше Uси.н . Численное значение
Uси.н определяется выражением Uси.н = Uзи − Uзи.пор .
На рис. 4 ,а представлено семейство идеализированных стоковых ВАХ ПТИЗ с индуцированным каналом n − типа (рис. 3, в) .
Формула идеализированной ВАХ хорошо аппроксимируется системой уравнений
{ 0 при Uзи < Uзи.пор (1) ;
Iс = { k[(Uзи − Uзи.пор)∙Uси − 0,5U2си] при Uси < Uси.н , Uзи > Uзи.пор (2) ;
{ 0,5k(Uзи − Uзи.пор)2 при Uси > Uси.н , Uзи > Uзи.пор (3) ;
где k − удельная крутизна триода .
На семействе стоковых ВАХ можно выделить три области :
1) область , соответствующая первому уравнению системы , когда Iс ≈ 0 ; аналог области отсечки у БПТ ;
2) область относительно линейной зависимости тока стока Iс от нап − ряжения Uси для каждой из характеристик ; ее называют областью оми − ческого сопротивления ПТ ; соответствует второму уравнению системы ; аналог области насыщения у БПТ ;
3) область большого дифференциального сопротивления канала Ri , соответствует третьему уравнению системы ; аналог активной области у БПТ .
На рис. 5 изображены стокзатворные характеристики триода с инду − цированным каналом n – типа Iс = f(Uзи) , снятые при двух значениях Uси = const . Характеристика указывает на знак и величину сигнального напряжения Uзи > Uзи.пор , которое необходимо подать на затвор , чтобы сформировать (индуцировать) канал и открыть триод .
ПТИЗ с индуцированным каналом p – типа (рис. 4 ,б) работает также , как и рассмотренный выше . Главные отличия : основой прибора является подложка n – типа ; проводимость канала инверсна по отношению к проводимости подложки , т.е. p – типа ; на затвор и сток подаются нап − ряжения, отрицательные относительно истока −Uзи , −Uси ; ток стока Iс направлен от истока к стоку .
Рис. 5
ПТИЗ с индуцированным каналом применяют в основном в импульсных схемах .
ПТИЗ с встроенным каналом . Принцип действия . Характеристики .
У триодов данного типа канал n − или p −проводимости встраивается в подложку в одной из технологических операций . На рис. 6 изобра − жены структура ПТИЗ с встроенным каналом n – типа и семейство сто − ковых характеристик . При напряжении Uзи = 0 и Uси >0 в канале проте − кает ток Iс , этим условиям соответствует нулевая стоковая ВАХ (рис. 6 ,б) .
а б
Рис. 6
Если Uзи > 0 , то затвор «заряжается» положительно по отношению к подложке и из нее в канал втягиваются дополнительные электроны , иначе говоря , канал обогащается подвижными зарядами , проводимость его растет , следовательно , увеличивается ток стока Iс при Uси = const .
Если Uзи < 0 , то затвор «заряжается» отрицательно по отношению к подложке и электроны вытесняются из канала , иначе говоря канал обедняется подвижными зарядами , его проводимость падает , ток стока Iс уменьшается . Рост напряжения на затворе , |−Uзи| , в конечном итоге приводит к полному вытеснению электронов из канала , тогда Iс ≈ 0 . Напряжение Uзи , при котором Iс ≈ 0 называют напряжением отсечки Uзи.отс .
На рис. 7 ,а представлены стокзатворные ВАХ ПТИЗ с встроенным и индуцированным каналами n – типа Из сравнения характеристик следует
а б
Рис. 7
вывод : ПТИЗ с встроенным каналом может работать в режимах обо − гащения и обеднения , ПТИЗ с индуцированным каналом − только в режиме обогащения . На рис. 7 ,б изображены сток − затворные ВАХ ПТИЗ с встроенными каналами n и p – типа .
ПТИЗ с встроенным каналом применяют в схемах линейного усиле − ния сигналов и импульсных схемах .
ПТ с управляющим p – n – переходом и каналом n – типа .

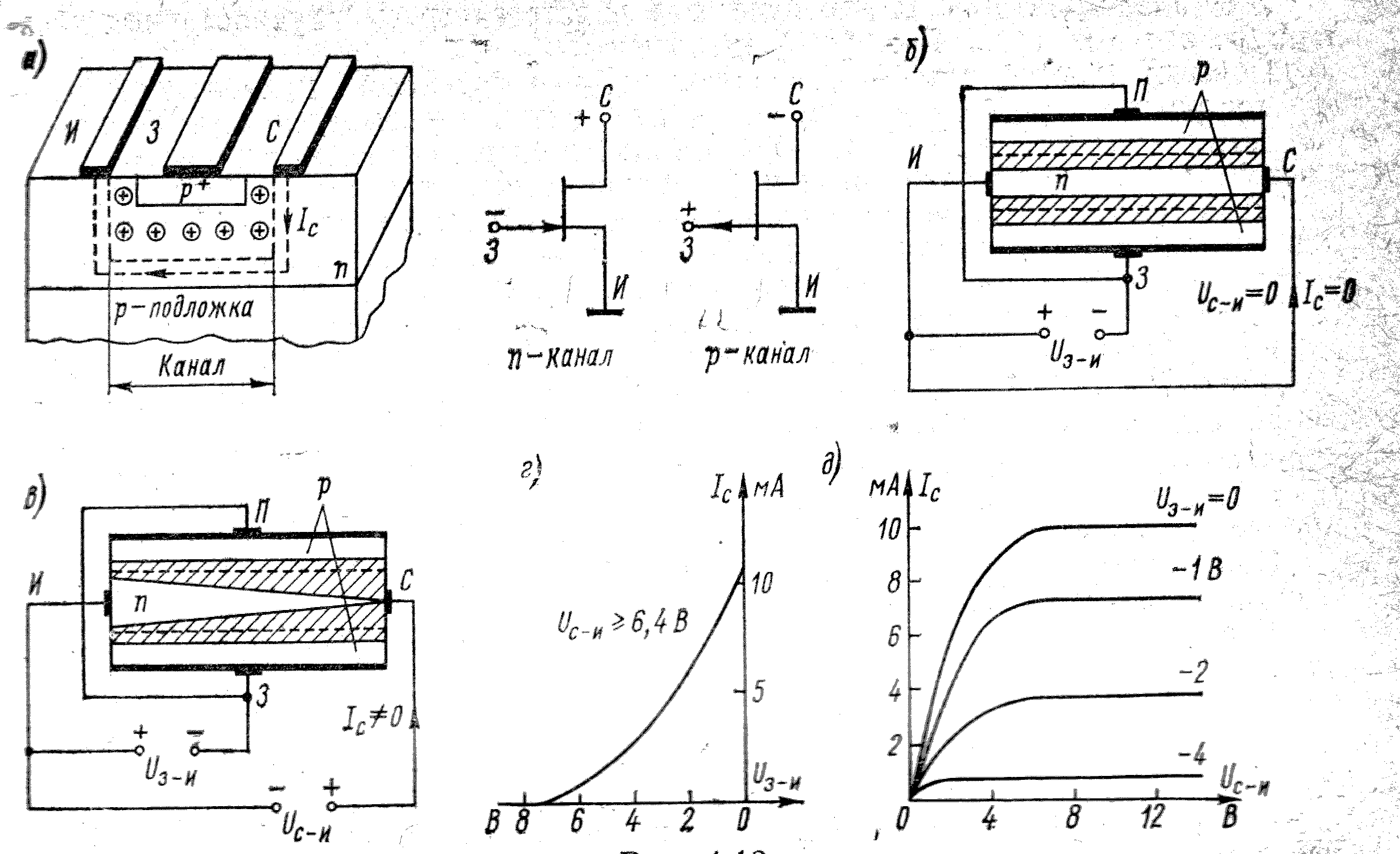

На рис. 8 изображены реальная структура ПТ с каналом n – типа , УГО ПТ с каналами n и p – типа соответственно , условные структуры для описания принципа действия , вольтамперные характеристики .
Полупроводниковый слой n – типа с небольшой концентрацией примеси (высокоомный) выполняет функцию канала между стоком и истоком . Слой имеет толщину не более нескольких микрометров и для увеличения механической прочности его помещают на более толстое основание − подложку с противоположным типом проводимости − p – типа . Затвор также имеет проводимость p – типа , т.е. противоположную проводимости канала .
На рис. 8 ,б структура упрощена для пояснения одного из состояний ПТ . Здесь канал n − типа располагается между двумя слоями : подложкой и затвором p – типа . Условия работы : сток и исток закорочены , т.е. представляют собой единый электрод ; подложка и затвор также зако − рочены .
Если приложить к переходам отрицательное напряжение Uзи (как указано на рис. 8 ,б : «−» к p – слоям , «+» к n – слою ) , то переходы расширятся в основном за счет канала , как более высокоомного слоя . Канал станет ýже , а его сопротивление соответственно возрастет . Если увеличивать отрицательное смещение переходов , то при некотором Uзи = |−Uзи.отс| переходы полностью перекроют канал ; в идеале сопротивление канала Ri → ∞ , здесь Uзи.отс − напряжение отсечки .
Структура на рис. 8 ,в соответствует рабочему состоянию ПТ : Uси ≥ 0 ; Uзи ≤ 0 , 0 ≤ |−Uзи| ≤ |−Uзи.отс| .
Работа прибора .
1) Положим Uзи = 0 , Uси = 0 . В этом случае переходы по всей длине канала равновесные , узкие ; сечение канала максимальное .
2) Положим Uзи = 0 ; Uси ≥ 0 и постепенно растет . Под действием Uси потечет ток Iс , создающий падение напряжения на сопротивлении канала . Около стока оно будет максимальным и равно Uси по мере удаления от стока падение уменьшается и около истока равно нулю . Напряжение между «текущей» точкой канала и затвором (подложкой) отрицательно смещает переходы . Около стока смещение максимальное Uзс = Uси , около истока смещение равно нулю , поэтому вблизи стока переходы расши − рены , а вблизи истока − равновесные .
Если Uси растет , то переходы , расширяясь , уменьшают сечение канала и при Uси = Uси.н перекрывают его полностью около стока ; здесь Uси.н –
напряжение насыщения . Чем больше Uси , тем больше область перекры − тия . До перекрытия канала ток Iс растет почти линейно с увеличением Uси . После перекрытия рост Iс резко уменьшается , а затем (в идеале) прекращается . Наступает режим отсечки приращений тока стока .
Рис. 8
Описанным условиям соответствует нулевая стоковая характеристика (рис. 8 , д) .
3) Положим Uзи < 0 , |−Uзи| = const ; Uси ≥ 0 и постепенно растет . В исходном состоянии , когда Uси = 0 , за счет действия напряжения −Uзи p – n – переходы расширены , а канал сýжен . Поэтому с ростом Uси перекрытие канала и выход ПТ в режим отсечки приращений тока стока (когда ΔIс ≈ 0) произойдет при меньшем значении Uси = Uси.н . Задаваясь различными |−Uзи| , можно получить семейство стоковых ВАХ (рис. 8 ,д) . Численные значения Uси.н определяются выражением Uси.н = |Uзи.отс| −|Uзи| .
Формула стоковой ВАХ описывается системой уравнений
{ 0 при |Uзи| > |Uзи.отс| (1) ;
Iс = {k[(Uзи.отс − Uзи.)∙Uси − 0,5U2си] при Uси < Uси.н ,|Uзи| < |Uзи.отс| (2) ;
{0,5k(Uзи.отс − Uзи.)2 при Uси > Uси.н ,|Uзи| < |Uзи.отс| (3) ;
где k − удельная крутизна триода .
На рис. 8 , г приведена типовая стокзатворная характеристика ПТ с управляющим p – n – переходом и каналом n – типа , представляющая собой зависимость Iс = f(Uзи) при Uси = const ; для ПТ с каналом p – типа стокзатворная ВАХ выглядит аналогично , но зеркально размещается во второй четверти .
ПТ с управляющим переходом применяют в схемах линейного уси − ления сигнала и импульсных устройствах .
Схемы включения полевых триодов .
Схемы включения ПТ ,как и БПТ , различают по электроду , отно − сительно которого измеряются входной и выходной сигналы . Этот электрод соединен с общей шиной (землей , местной землей)) , его называют общим . Схемы включения с общим истоком (ОИ) , общим стоком (ОС) и общим затвором (ОЗ) изображены на рис. 9 . Чаще других используется включение с ОИ , реже − с ОЗ .
(а) ОИ (б) ОС
(в) ОЗ
Рис. 9
Линейная дифференциальная схема замещения полевых триодов . Дифференциальные параметры ПТ .

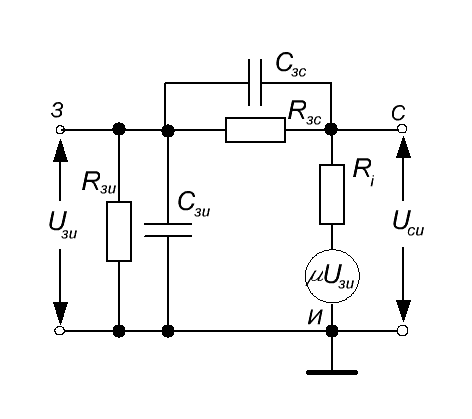

На рис. 10 изображены две равноценные линейные эквивалентные схемы , общие для любых типов полевых триодов : (а) схема с экви − валентным генератором эдс μUзи ; (б) схема с эквивалентным гене − ратором тока SUзи ; общий электрод − исток .
На схеме : Rзи и Rзс – паразитные междуэлектродные сопротивления (затвор-исток , затвор-сток) , по существу – сопротивления изоляции между выводами прибора ; Сзи и Сзс – паразитные междуэлектродные емкости ; Ri – дифференциальное сопротивление канала ; S – дифференциальная крутизна сток – затворной ВАХ ; μ – дифференциальный коэффициент усиления полевого триода .
Сопротивления Rзи и Rзс у ПТ с управляющим переходом порядок 108…109Ом , у ПТ с изолированным затвором (ПТИЗ) – 1010…1012Ом . Величины междуэлектродных емкостей : доли…единицы пФ .
Сопротивления Rзи и Rзс , а также сопротивления паразитных емкостей Cзи , Cзс на низких частотах усиливаемого сигнала достаточно велики ,
а б
Рис. 10
поэтому их влиянием на характеристики устройства , в котором работает полевой триод , во многих случаях допустимо пренебречь , тогда его эквивалентная схема существенно упростится (рис. 11)
Дифференциальные параметры эквивалентных схем :
,
;
.
Рис. 11
Дифференциальные параметры Ri , S , μ могут быть приближенно рас − считаны по экспериментально снятым вольтамперным характеристикам ПТ . Для этого , на характеристике выбирается линейный участок и на
Рис. 12
нем , как на гипотенузе , строится т.н. характеристический (прямоуголь − ный) треугольник ; отношения катетов треугольника определяют искомый параметр . Примеры построений для расчета даны на рис. 12 .
II . Описание лабораторного стенда (рис. 13)
На лицевой панели стенда размещены вольтметры pV1 и pV2 для измерения напряжений Uзи и Uси соответственно ; миллиамперметр pA для измерения тока стока ; гнезда G1 , G2 , G3 , G4 для подключения источников питания E1 , E2 ; переключатели S1 , S2 , S3 для смены по − лярности подключения из − мерительных приборов ; потенциометры R1 и R2 для плавной регулировки напряжений Uзи , Uси ; контакты для под − пайки или установки исследуемых триодов . Предел тока , измеряемого миллиамперметром pA , расширен до 20 мА .
III . Порядок выполнения работы
1. Ознакомиться с параметрами исследуемого полевого три − ода . Подпаять триод к контактам согласно условному обозначению .
2. Подготовить стенд к работе :
а) повернуть шток потенциометра R1 (а также R2) против часовой стрелки до упора , что соответствует напряжению Uзи (а также Uси) равному 0 В ;
б) включить источники питания E1 E2 цепей затвора и стока , установить (по возможности) напряжения питания 5 В и 15…20 В соответственно .
Рис. 13
Снимаются характеристики только для схемы включения ПТ с ОИ .
