2) Расчет интервала ррл;

3) Сравнение результатов расчетов и расчетов на ПЭВМ;

4) Выводы по проделанной работе;

5) Список литературы.

Графическая часть содержит 2 листа чертежей формата А3.

1) Профиль интервала.

Примечание: варианты задания по графической части с 1 по 5 и с 16 по 20 таблица 5. Варианты с 6 по 15 и с 21 по 30 приводят структурную схему организации связи для проектирования радиорелейной цифровой линии (Л.6.2)

Обозначения:

Таблица 5

Варианты	Схема электрическая структурная
1	Передатчик КУРС-2М-2
2	Передатчик КУРС-2М
3	Передатчик КУРС-8-ОУ
4	Передатчик КУРС-8-ОУ
5	Передатчик КУРС-8-ОТ
16	Оконечной стойки КУРС (модуляторная часть)

Продолжение таблицы 5

17	Оконечной стойки КУРС (демодуляторная часть)
18	Приемник КУРС-8-ОУ
19	Приемник КУРС-8-О
20	Приемник КУРС-8-ОТ

Примечание: варианты 1-5 и с 16-20 могут при расчетах использовать методическое пособие к курсовому проектированию на тему «Проектирование и расчет трасс РРЛ» за 2003г., но варианты заданий получить на установочной сессии или из нового пособия.

7 Графики необходимые для расчетов

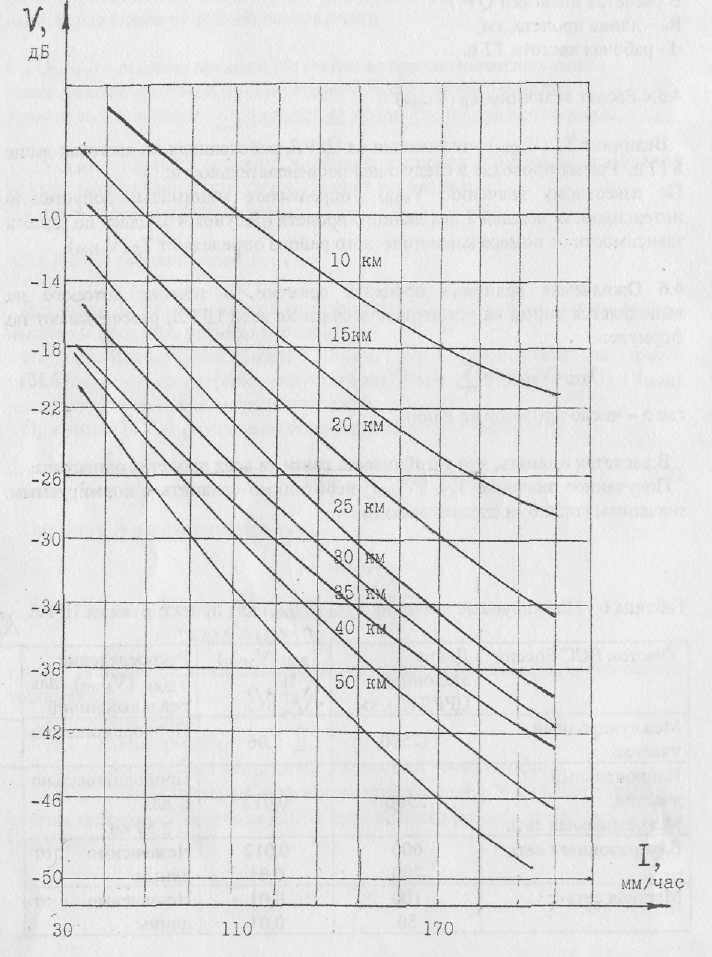

Рисунок 1 – Кривые для определения предельно допустимой интенсивности дождя

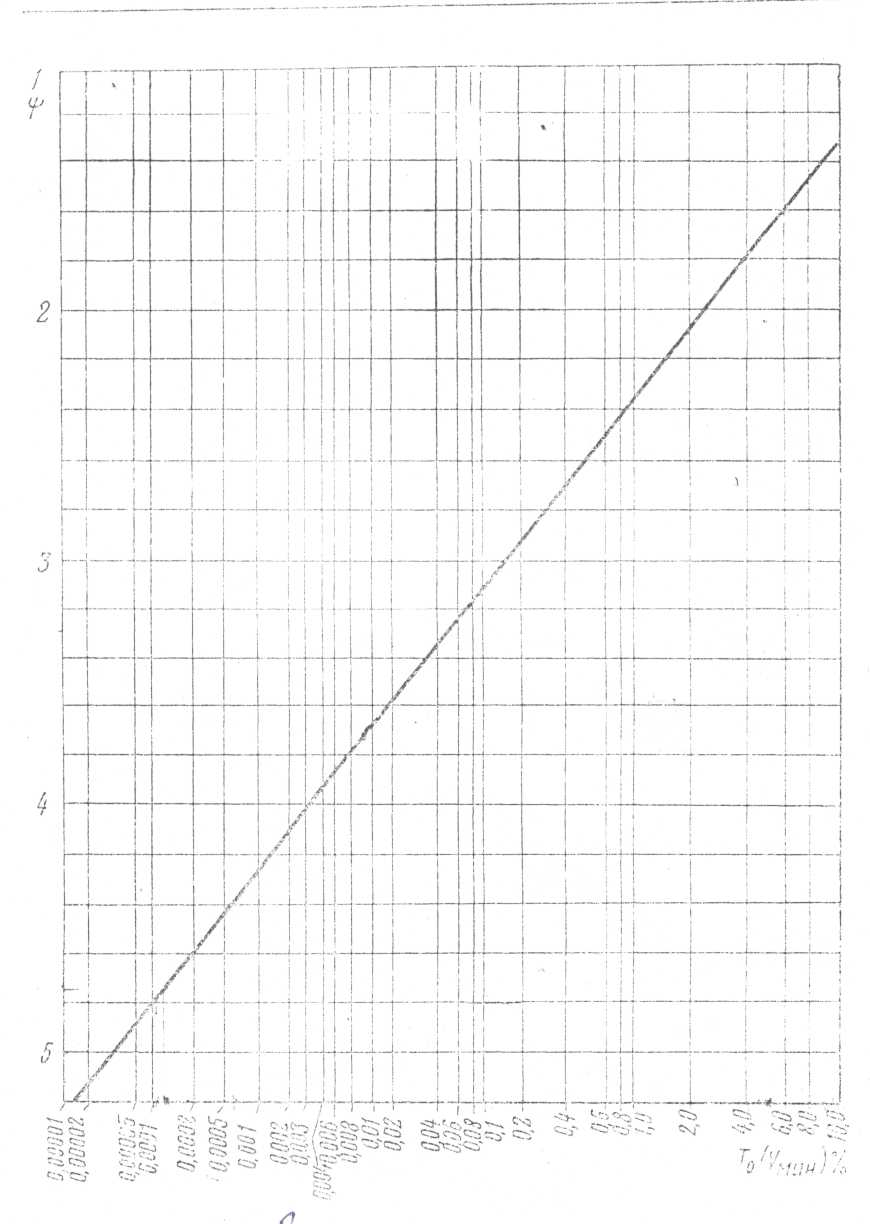

Рисунок 2 – График для определения Т₀(V)

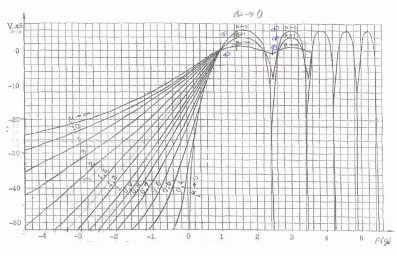

Рисунок 3 – Зависимость множителя ослабления от относительного просвета

_{Рисунок 4 – Кривые для определения Т}Д

1 – сухопутные районы ;

2 – приморские районы ;

3 – надводные районы Севера.
