МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИННОВАЦИОННЫХ ТЕХНОЛОГИЙ И ПРЕДПРИНИМАТЕЛЬСТВА
____Методы и средства измерений, испытаний и контроля___
(наименование дисциплины)
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
по выполнению курсовой работы
Кафедра ________Менеджмент качества________
(наименование кафедры)
2013 год
Методические указания по выполнению курсового проекта (работы) являются составной частью Учебно-методической документации по дисциплине
__________«Методы и средства измерений, испытаний и контроля»________________
(наименование дисциплины)
изучаемой студентами ______3__________ курса, специальности___________________
__________________________Управление качеством_____________________________
(наименование специальности)
Основным содержанием курсового проекта (работы) является__________________
__изучение студентами вопросов оценки погрешностей средств измерений, расчет _____ __элементов электроизмерительных приборов ___________________________
(аннотация)
СОДЕРЖАНИЕ МЕТОДИЧЕСКИХ УКАЗАНИЙ
Цель и задачи курсовой работы………………………………………………….4
Требования к содержанию курсовой работы……………………………………4
Порядок оформления курсовой работы………………………………….………4
Порядок отчетности…………………………………………………………….....5
Указания по выполнению курсовой работы……………………………………..6
Тема 1. Расчет добавочных сопротивлений многопредельного вольтметра…. 6
Тема 2. Расчет шунтов многопредельного амперметра………………………… 9
Тема 3. Оценка числовых характеристик случайной погрешности на основе эксперимента……………………………………………………………………….12
Тема 4. Расчет основных погрешностей амперметра……………..……………..15
Тема 5. Расчет методических погрешностей измерения напряжений
вольтметром……………………………………………….……………………….18
Тема 6. Измерение сопротивлений методом амперметра-вольтметра……….....22
Тема 7. Расчет параметров источника опорного напряжения………….………..25
6. Литература к курсовой работе……………………………………………….…….30
Приложение 1. Форма задания на курсовую работу……………………….…….31
Приложение 2. Форма титульного листа пояснительной записки………..……..32
1. Цель и задачи курсовой работы
Целью курсовой работы является изучение студентами практических вопросов измерений электрических величин.
Задачами курсовой работы являются: оценка погрешностей средств измерений, анализ параметров и расчет элементов электроизмерительных приборов.
2. Требования к содержанию курсовой работы
Курсовая работа должна содержать анализ задания, краткие теоретические сведения по разрабатываемой теме, расчеты параметров средств измерений, выводы по результатам расчетов. Материалы курсовой работы должны быть логически согласованы и изложены в соответствии с требованиями к технической документации.
3. Порядок оформления курсовой работы
По результатам выполнения курсовой работы оформляется пояснительная записка к курсовой работе. Пояснительная записка должна содержать:
- титульный лист (Приложение 2);
- аннотацию;
- содержание;
- задание на курсовую работу (Приложение 1);
- краткие теоретические сведения по теме работы;
- расчеты;
- выводы по работе;
- список использованных источников.
Пояснительная записка может иметь объем от 8 до 16 страниц. Текст набирается шрифтом Times New Roman или Arial размером 13. Для набора формул может использо-ваться встроенный в Word редактор Equation или MathType.
Аннотация представляет краткое описание работ, выполненных при курсовом про-ектировании. Объем аннотации от 3 до 10 строк.
В содержании приводятся все пронумерованные разделы и пункты пояснительной записки с указанием номеров страниц.
Задание выдается преподавателем с указанием темы курсовой работы и номера варианта для расчетов.
Краткие теоретические сведения составляются студентом по результатам консуль-таций с преподавателем, материалам лекций, семинарских занятий и самостоятельного изучения литературы по теме курсовой работы.
Расчеты выполняются по методикам, приведенным в кратких теоретических сведениях.
В выводах должна содержаться информация о полноте выполнении задания, о полезности полученных результатов или оценка результатов расчетов. Выводы должны носить аналитический характер. Они не должны представлять собой только перечисление выполненных работ.
В списке использованных источников приводятся ссылки на использованные в кур-совой работе литературные источники, государственные стандарты, материалы сайтов, электронные книги, материалы лекций. Ссылки оформляются в соответствии с требова-ниями стандарта [1].
4. Порядок отчетности
На выполнение курсовой работы отводятся два месяца. Студент выполняет курсо-вую работу в предусмотренные учебным планом часы самостоятельной работы.
Выполнение курсовой работы контролируется преподавателем на консультациях, а также путем обмена материалами со студентами по электронной почте.
Курсовая работа допускается преподавателем к защите после проверки пояснитель-ной записки, устранения ошибок в расчетах и проверки оформления текста. Курсовая работы должна быть представлена к защите до начала зачетной сессии.
5. УКАЗАНИЯ К ВЫПОЛНЕНИЮ КУРСОВОЙ РАБОТЫ
Тема 1 расчет добавочных сопротивлений многопредельного вольтметра
1. Краткие теоретические сведения
Вольтметр – прибор для измерения напряжений или э.д.с. в электрических цепях. Подключается параллельно измеряемой цепи или источнику электрической энергии.
Добавочное сопротивление представляет собой преобразователь напряжения в ток. Оно включается последовательно с измерительным механизмом, входной величиной которого является ток. Добавочное сопротивление служит для увеличения верхнего предела измерений вольтметра.
Электрическое сопротивление – мера способности тел препятствовать прохождению через них электрического тока.
Погрешность измерения – оценка отклонения измеренного значения физической величины от ее истинного значения.

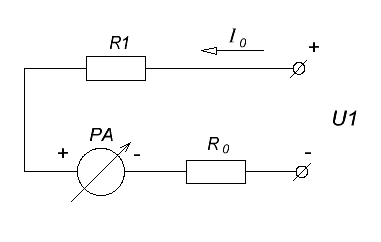

Расчет добавочного сопротивления на один предел измерений.
Например, имеется вольтметр
магнитоэлектрической системы с током
полного отклонения
и внутренним сопротивлением
.
Предел измерений вольтметра
.
Необходимо расширить предел измерений
до напряжения
.
Для отклонения стрелки до крайнего
деления шкалы через прибор должен
протекать ток
.
Поэтому
.
Отсюда
.
