Особливості експлуатації насосного обладнання
6.1 Насоси для гідросумішей
Насоси для гідросумішей розрізняють в залежності від призначення, виду перекачуваної рідини та умов експлуатації: землесоси, грунтові, піскові, шламові, пульпові та ін. Назва насосу в основному визначає і область його застосування. З усієї групи відцентрових насосів для гідросумішей найбільш широке застосування мають грунтові насоси ( ).
|

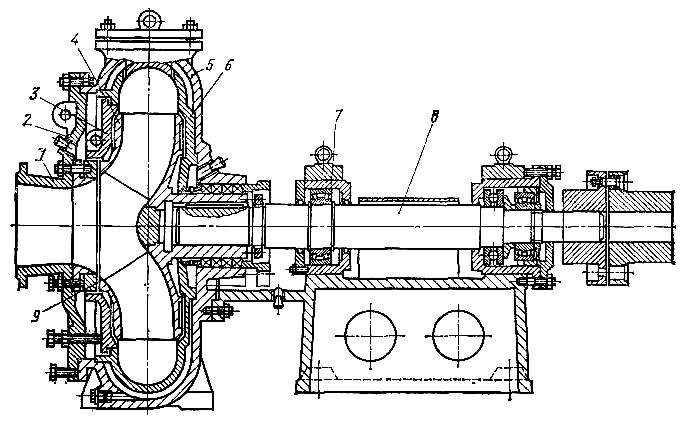

Рисунок –Типова конструкція грунтових насосів: 1 – всмоктувальний патрубок; 2 – кришка; 3 – бронедиск зі сторони входу; 4 – робоче колесо; 5 – зовнішній корпус; 6 – внутрішній корпус; 7 – опорній вузол; 8 – ротор; 9 – ущільнююче кільце
|
Грунтові насоси застосовують на підприємствах кольорової та чорної металургії (від видалення відходів збагачування руди до гідротранспорту всередині підприємства). Грунтові насоси перекачують різні мінерали, вугілля, породи. Їх використовують при намивних роботах, гідротехнічному будівництві, на силікатних заводах та ін.
Шламові насоси використовують для перекачування різних гідросумішей, що містять відносно малі тверді частинки в
цементній та вугільній промисловостях, чорній металургії,
теплоенергетиці та ін.
Шлами менш абразивні, ніж пісчано-гравійні суміші. Тому шламові насоси мають менші прохідні перерізи, ніж грунтові.
Велику групу насосів для абразивних гідросумішей складають відцентрові піскові насоси консольного типу з боковим всмоктувальним підводом. Ці насоси широко використовують в глиноземному виробництві, збагаченні руд та ін.
В останній час при розробці корисних копалин і виконанні гідромеліоративних робіт застосовують землесоси - грунтові насоси, занурені під рівень води. При використанні занурюванних насосів внаслідок підпору води збільшується їх всмоктувальна можливість.
Основним експлуатаційним недоліком всіх насосів є низький термін придатності деталей проточної частини внаслідок гідроабразивного зношування.
Основною особливістю експлуатації насосів для абразивних гідросумішей є те, що вони перекачують неоднорідні рідини – гідросуміші, (в більшості випадків це суміші твердих матеріалів з водою). Гідросуміші в залежності від технології виробництва мають різну назву: суміш води з рудою, концентратами і хвостами збагачувальних фабрик називають пульпою, суміш глини з водою називають глинистими розчинами, аналогічно крейдяний, вапняний, цементний розчин.
Тверді фракції в складі гідросумішей мають різні розміри (від долей мм до сотень мм), різні фізико-хімічні властивості: твердість, абразивність, густину та ін. Окремо необхідно відмітити особливу групу гідросумішей – суспензії, в яких тверді фракції мають розмір мікрона. Суспензій мають властивості неньютоновських рідин, що впливає на робочий процес насоса.
Загальна особливість всіх цих насосів - це специфічні властивості перекачуваної рідини (абразивність і тверді включення). Перекачуючи такі рідини, насоси знаходяться під руйнівною дією твердих частинок, що рухаються в потоці. Це призводить до інтенсивного зносу. Аналіз витрат на експлуатацію цих насосів показав, що основна їх частина пов'язана із заміною зношених деталей. Експлуатаційні витрати внаслідок зношування деталей насосів складаються з вартості запасних запчастин, затрат на демонтаж насоса і затрат, пов'язаних з невиробничими простоями обладнання при відсутності резервних насосів (наприклад, землесосів).
Простої обладнання, додаткові затрати на складання і розбирання насосів пов'язані, в основному, з забиванням каналів твердими включеннями. Таким чином, при оцінці експлуатаційних якостей цих насосів першоступеневе значення мають такі показники, як надійність, зносостійкість, розміри прохідних перерезів. К.к.д., який в насосах для чистої води є одним з основних показників, в насосах для абразивних гідросумішей має менш важливе значення.
Насоси повинні пропускати тверді включення розміром до (0,5-0,7)dвх. Це вимагає збільшення прохідних перерізів (каналів) підводу, робочого колеса, відводу і призводить до перерозширення проточної частини і, як наслідок, до зниження к.к.д. і всмоктувальної властивості насосів для абразивних гідросумішей. Тому к.к.д. і кавітаційні якості цих насосів нижчі, ніж у звичайних лопатевих насосів аналогічних розмірів.
