1.4.1. Газовая резка

При строительстве и ремонте магистральных газопроводов широко применяют газовую резку металлов. Она основана на свойстве железа гореть в струе чистого кислорода, будучи нагре­тым до температуры, близкой к температуре плавления. Резку начинают с нагрева металла в начале реза подогревающим пла­менем резака до температуры воспламенения металла в струе кислорода. Металл сгорает с выделением тепла, которое пере­дается через образовавшийся шлак нижележащим слоям; про­исходит сгорание металла по всей толщине разрезаемого листа с образованием узкой щели.

В качестве горючих газов используют ацетилен, пропан-бутан, природный газ, керосин или бензин. Для производства газовой резки необходимо иметь оборудованный газорежущий пост (ре­зак, резиновые шланги, баллон с кислородом, кислородный ре­дуктор, источник горючего газа, средства пожаротушения).

При воздушно-плазменной резке труб используют электроэнер­гию и воздух.

1.4.2. Эксплуатация баллонов

Баллоны служат для хранения и транспортировки газа. Баллон для сжатого газа (рис.1.14.) состоит из цилиндрического корпуса с выпуклым днищем, верхней сферической частью, имеющей горловину и кольцо - 1. В горловину ввинчивают вентиль диаметром 3/4 с правой резьбой - 2. Для придания баллону устойчивости на нижнюю часть корпуса надевают башмак - 3. На горловину баллона напрессовано кольцо с резьбой для навинчивания защитного колпака. Баллоны следует хранить в вертикальном положении. На днище напрессован башмак - 4 для предохранения от ударов и нагревания.

Наиболее широко применяются баллоны вместимостью 40 л, имеющие диаметр корпуса 219 мм, высоту 1390 мм и толщину стенок 8 мм. Масса такого баллона составляет 67 кг.

Рис.1.14

Окраска баллонов и надписи на них соответствуют тому газу, для которого они предназначены.

Рис.1.15

Таблица 1.2.

Окраска баллонов и надписи

Газ	Состояние газа в баллоне	Предельное рабочее давление в мПа	Цвет баллона	Надпись		Цвет полосы
				Текст	цвет
Кислород	Сжатый	15	Синий	Кислород	Черный	нет
Азот	Сжиженный	15	Черный	Азот	Желтый	Коричневый
Углекислый газ	Сжиженный	12,5	Черный	Азот	Желтый	нет
Аргон	Сжатый	15	Серый	Аргон чистый	Зеленый	Зеленый
Гелий	Сжатый	15	Коричневый	Гелий	Белый	Нет
Пропан	Сжиженный	1.5	Красный	Пропан	Черный	нет

При эксплуатации кислородных баллонов необходимо:

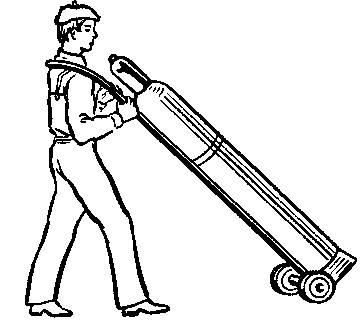

• переместить баллон на рабочее место;

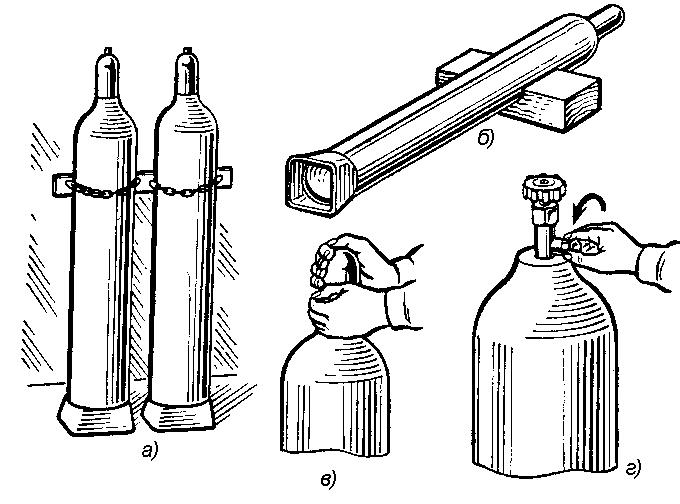

• установить баллон в вертикальное положение, закрепить цепью или хомутом (рис. 1.18., а) и уложить так, чтобы горловина была выше башмака (рис. 1.18., б). Внимание! Баллоны размещать на расстоянии не менее 1м от приборов отопления, а от других источников открытого огня - не менее 5м.

• отвернуть колпак (1.18, в) и заглушку штуцера вентиля (рис. 1.18, г). Внимание! Проверить вентиль на предмет отсутствия масла и жира. Если они обнаружены то баллоном пользоваться запрещается. Необходимо об этом сообщить мастеру:

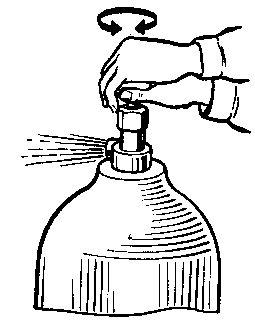

• продуть штуцер запорного вентиля. Направить выходное отверстие штуцера от вас. Осторожно (плавно) открыть вентиль (рис.1.19.) на 1-2 сек.

Рис. 1.17.

Рис. 1.18.

Рис. 1.19.

Вентиль кислородного баллона разрешается открывать и закрывать только от руки. На руках не должно быть следов масла и жира. Присоединить кислородный редуктор. В процессе эксплуатации и во всех других случаях исключить возможность попадания на вентиль баллона жира и масла, так как при попадании на них кислорода они самовоспламеняются. Предохранить баллоны от ударов, падения, нагрева на любом источнике тепла. При замерзании вентиля отогреть его обтирочными чистыми салфетками, смоченными горячей водой (рис.1.20.).

Прекратить отбор кислорода из баллона при давлении в нем не меньше, чем 0,05 - 0,1 МПа (0,2 – 1.0 кг).

По окончании работы закрыть вентиль, завернуть заглушку, навернуть колпак на горловину баллона. Пустой баллон сдать на склад.

При эксплуатации ацетиленового баллона необходимо: установить баллон в вертикальном положении, закрепить хомутом или цепью, отвернуть колпак, открыть вентиль с помощью специального ключа (рис. 1.21.), продуть штуцер в течение 1-2 сек, присоединить ацетиленовый редуктор. Отбор газообразного ацетилена необходимо прекратить при остаточном давлении в баллоне: не менее 0,05 МПа (0,5 кг) - при t °С = 0 °С,

0,1 МПа (1 кг/см²) - при t °С = от 0 °С до 15 °С,

0,2 МПа (2 кг/см²) - при t °С = от 15 °С до 25 °С.

Вентиль баллона закрыть плотно и навернуть колпак. Исключить толчки, удары и нагрев баллонов выше 40 °С.

При эксплуатации пропан - бутанового баллона необходимо: установить баллон в шкафу для их хранения вертикально и закрепить, отвернуть колпак, снять заглушку со штуцера, открыть вентиль - 1 и продуть штуцер - 2, соблюдая меры предосторожности (рис. 1.19.), закрыть вентиль, присоединить редуктор. Главное открыть вентиль, проверить герметичность соединения накидной гайки редуктора на штуцере баллона путем нанесения мыльного раствора. Для повышения количества отбираемого газа допускается подогрев баллона теплой водой. После выработки газа закрыть плотно вентиль, навернуть заглушку, колпак и сдать баллон на склад.
