1.3.2. Устройство и обслуживание сварочных преобразователей
Для питания электрической дуги постоянным током выпускаются передвижные и стационарные сварочные преобразователи. На (рис.1.7.) показано устройство однопостового сварочного преобразователя ПСО-500, выпускаемого серийно нашей промышленностью.
Однопостовой сварочный преобразователь ПСО-500 состоит из двух машин: из приводного электродвигателя - 2 и сварочного генератора ГСО-500 постоянного тока, расположенных в общем корпусе - 1. Якорь - 5 генератора и ротор электродвигателя расположены на общем валу, подшипники которого установлены в крышках корпуса преобразователя. На валу между электродвигателем и генератором находится вентилятор - 3, предназначенный для охлаждения агрегата во время его работы. Якорь генератора набран из тонких пластин электротехнической стали толщиной до 1 мм и снабжен продольными пазами, в которых уложены изолированные витки обмотки якоря.
Концы якоря припаяны к соответствующим пластинам коллектора - 6. На полюсах магнитов насажены катушки - 4 с обмотками из изолированной проволоки, которые включаются в электрическую цепь генератора.
Генератор работает по принципу электромагнитной индукции. При вращении якоря – 5 его обмотка пересекает магнитные силовые линии магнитов, в результате чего в обмотках якоря наводится переменный электрический ток, который при помощи коллектора - 6 преобразуется в постоянный; с щеток токосъемника - 7, при нагрузке в сварочной цепи, ток течет с коллектора к клеммам - 9.
Пускорегулирующая и контрольная аппаратура преобразователя смонтирована на корпусе - 1 в общей коробке - 12.
Плавное регулирование величины тока возбуждения и регулирование режима работы сварочного генератора производят реостатом в цепи независимого возбуждения маховичком - 8. С помощью перемычки, соединяющей дополнительную клемму с одним из положительных выводов из последовательной обмотки, можно устанавливать сварочный ток для работы до 300 и до 500 А. Работа генератора на токах, превышающих верхние пределы (300 и 500 А), не рекомендуется, так как возможен перегрев машины и нарушиться система коммутации. Величина сварочного тока определяется амперметром - 10.
Эксплуатация сварочных генераторов
Эксплуатация сварочных генераторов заключается в следующем. Систематически очищаются все части сварочного генератора от пыли, грязи, особенно коллектор, щетки и контактные кольца. Во время работы генератора необходимо следить за температурой отдельных частей (обмоток, подшипников и др.). Чрезмерный нагрев обмотки вызывает разрушение изоляции.
Охрана труда при эксплуатации сварочных преобразователей
При эксплуатации сварочных преобразователей необходимо помнить:
напряжение на клеммах двигателя, равное 380/220В, является опасным, поэтому они должны быть закрыты. Все подсоединения со стороны высокого напряжения (380/220 В) должен осуществлять только электрик, имеющий право на производство электромонтажных работ;
корпус преобразователя должен быть надежно заземлён;
напряжение на клеммах генератора, равное при нагрузке 40В, при холостом ходе генератора ГСО-500 может повышаться до 85В. Работа в помещениях и на открытом воздухе при наличии влажности, пыли, высокой окружающей температуры воздуха (выше 30 °С), токопроводящего пола или при работе на металлических конструкциях напряжение выше 12 В считается опасным для жизни. При всех неблагоприятных условиях (сырое помещение, токопроводящий пол и др.) необходимо пользоваться резиновыми ковриками, а так же резиновой обувью и перчатками;
опасность поражения глаз, рук и лица лучами электрической дуги, брызгами расплавленного металла и мера защиты от них те же, что и при работе от сварочных трансформаторов.

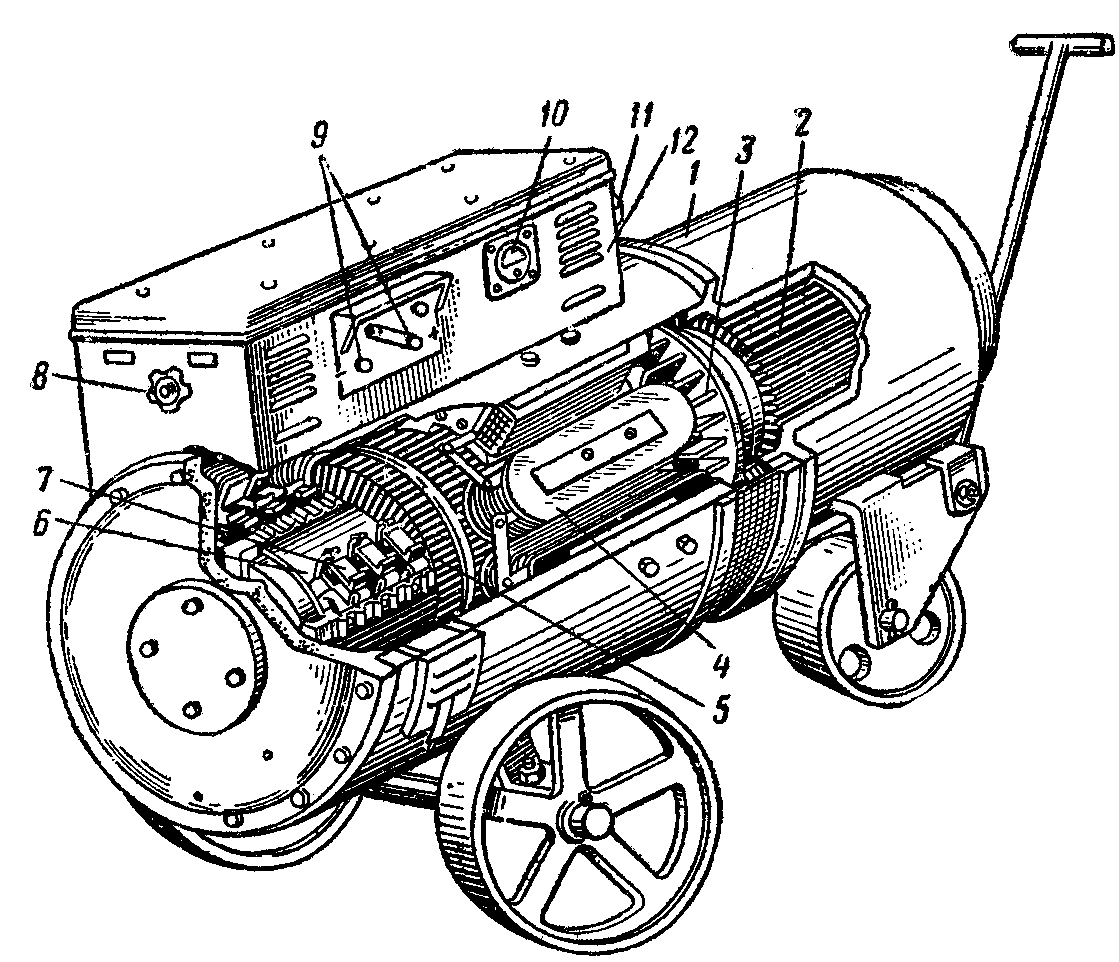

Рис. 1.7. Схема сварочного преобразователя ПСО-500:
1 - корпус, 2 - электродвигатель, 3 - вентилятор, 4 - катушки полюсов, 5 - якорь генератора, 6 - коллектор, 7 - токосъемники, 8 - маховичок для регулирования тока, 9 - сварочные клеммы, 10 - амперметр, 11 - пакетный выключатель, 12 - коробка пускорегулирующей и контрольной аппаратуры преобразователя.
