3. Пример гидравлического расчета на минимум

материаловложений не закольцованной газовой сети

высокого и среднего давления

Предположим, что мы имеем газовую сеть высокого давления, представленную на рис. Г3, которая питает газом сетевые ГРП. Используется природный газ плотностью ρ = 0,73 кг/м ³.Как было отмечено ранее последовательность расчета сетей высокого и среднего давления аналогична сетям низкого давления. Для удобства расчета исходные данные и результаты расчетов различных параметров записываем в таблицу Г6.

Расчет начинаем с самого протяженного направления, а затем рассчитываем и ответвления. Все направления последовательно записываем в таблицу. Затем определяем параметры, предусмотренные графами 1-8 таблицы Г6. В графе 9 необходимо рассчитать располагаемую разность давлений по каждому направлению. В нашем случае абсолютное давление на выходе из газораспределительной станции составляет 7 бар. Значения же абсолютного давления на входах в ГРП следующие: бар;

Р – бар.абс.

Q – м³/ч

L – км

5.5 бар; = 6.0 бар.

Ранее было отмечено, что расчет начинаем с самого протяженного направления. В нашем случае это направление:1-2-3-4. Для этого направления ( Р_н²- Р_к² )_н =7² –5² = 49 – 25 = 24 бар. После этого находим значение коэффициента K и расчетного диаметра каждого участка, входящего в данное направление. По расчетному значению диаметра трубы принимаем ближайшее стандартное значение диаметра трубы и определяем потери давления на каждом участке. Результаты расчета потерь давления по участкам всего направления записываем в графу 14. После этого необходимо определить значения абсолютного давления в узловых участками. Так, например, для расчета участка 2-5: = 6.0 бар, а Р_{н (2 )}= 6.44 бар. Соответственно для участка 3- 6: = 5.5 бар, а Р_{н (3)} = 5.86 бар.

В графе 15 необходимо произвести проверку выполнения условия:

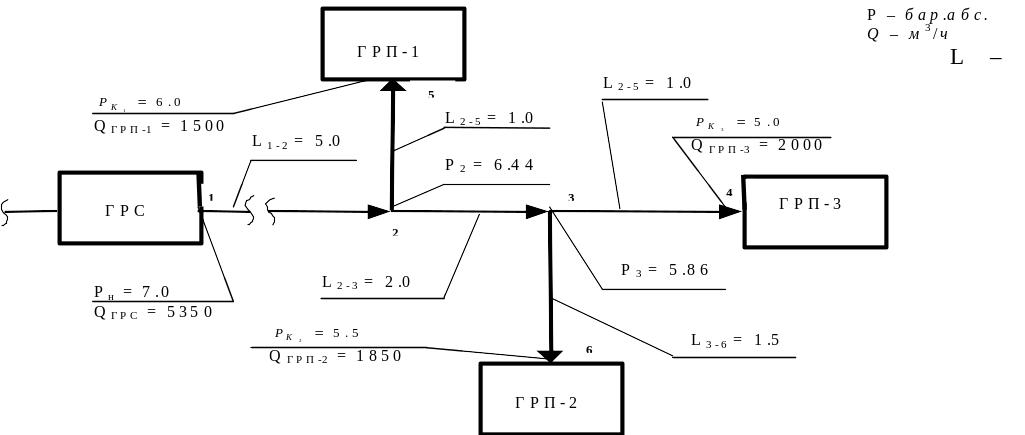

Рис. Г3 Расчетная схема газовой сети высокого давления

При расчете сетей высокого или среднего давления необходимо учесть, что регуляторы давления, установленные в ГРП, работают устойчиво при абсолютном давлении перед ними не менее 1.3…1.5 бар.

При расчете внутриобъектовых сетей высокого или среднего давления потери давления в них принимаются примерно 0.2 бар Гидравлический расчет сети высокого давления на минимум материаловложений

Таблица Г6

№ п/п	Наименование параметров	Направления
		1-2-3-4			(1-2-3)- -3-6	(1-2)-2-5
		Участки			Участки	Участки
		1-2	2-3	3-4	3-6	2-5
1	Li, км	5.0	2.0	2.5	1.5	1.0
2	, км	5.5	2.2	2.75	1.65	1.1
3	Qi, м3/ч	5350	3850	2000	1850	1500
4		28622500	14822500	4000000	3422500	2250000
5		51005295	10565478	3564000	1829668.5	801900
6		15.6	14.0	11.4	11.1	10.4
7		85.8	30.8	31.3	18.3	11.4
8		147.9			18.3	11.4
9	, бар.абс.	72 – 52 = 24.0			5.862 – 5.52 = = 4.09	6.442 – 6.02 = = 5.47
10	K	1.14			1.10	0.93
11	, см	17.78	15.96	13.0	12.21	9.67

продолжение табл. Г6

12	, см	20.0	15.0	12.5	12.5	10.0
13		6767170	1494440	573822	573822	177828
14	, бар.абс.	7.54	7.07	6.21	3.19	4.51
15	Проверка	20.82 < 24.0			3.19 < 4.09	4.51 < 5.47

.

При выборе значения Р_к необходимо учитывать условия удовлетворительной работы газогорелочных устройств, установленных на газоиспользующих агрегатах.
