3. Расчёт и конструирование ригеля.

Расчет стыка ригелей на колонне.

Неразрезность ригелей обеспечивается за счет ванно-шовной сварки выпусков верхней опорной арматуры ригелей через коротыши, заложенные в колонне.

Арматура стыковых стержней принимается такой же, как и верхняя опорная арматура ригелей 2 025 А-Ш (согласно расчету).

Согласно ГОСТ 14098-89 равнопрочность соединений обеспечивается при качественном выполнении сты­ков на ванно-шовной сварке.

Расчётные нагрузки на 1 п.м. ригеля.

где

по табл.1.2

Отношение p/q=69,12/49,6=1б4

p - временная погонная нагрузка

g – постоянная погонная нагрузка

Расчётный пролёт.

расчет по граням колонны

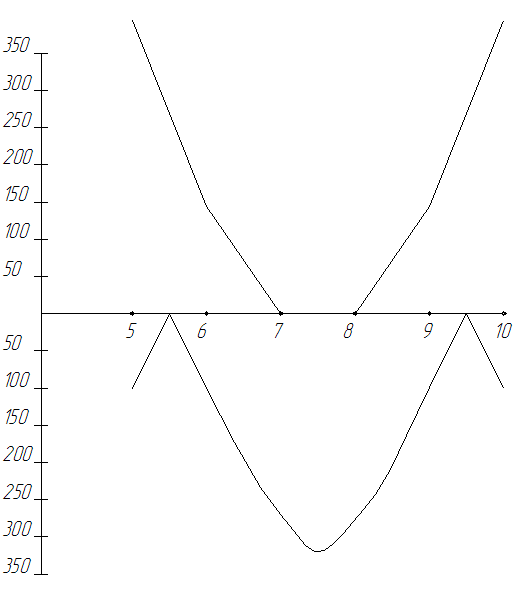

Построение огибающих эпюр изгибающих моментов.

Положительные:

β₆ =β₉= 0,018 M=0,018 126 6,8²=99,4 кНм

β₇ =β₈= 0,058 M=0,058 126 6,8²=320,2 кНм

β_max.= 0,0625 M=0,0625 126 6,8²=345,2 кНм

Отрицательные:

β₅ =β₁₀= -0,0715 M= -0,0715 126 6,8²= -394,2 кНм

β₆ =β₉= -0,026 M= -0,026 126 6,8²= -143,6кНм

β₇ =β₈= 0

Значение поперечной силы на опорах.

Расчёт прочности ригеля по нормальным сечениям.

Определение размеров поперечного сечения ригеля.

Бетон класса В 30; γ_b2=0,9

R_b=17МПа=1,7кН/см²

R_bt=1,2МПа=0,12кН/см²

Продольная рабочая арматура класса А-III

R_s=365МПа=36,5Кн/см²

Задаёмся έ=0,3 ; b=30

При έ=0,3 ; α_m=0,255

Требуемая рабочая высота сечения:

M=0,0625 q l²=0,0625 126,8 6,6²=345,2кНм

ПРИНИМАЕМ b=30 h_o=54

Принята высота h=60см ; a=6см , тогда h_o=60-6=54см.

Окончательно принимаем b h=300 600мм

Расчёт продольной рабочей арматуры.

Коэффициент α_m:

По табл. α_m ; έ ; η при α_m =0,263; έ= 0,31 ; η=0,845

Площадь арматуры :

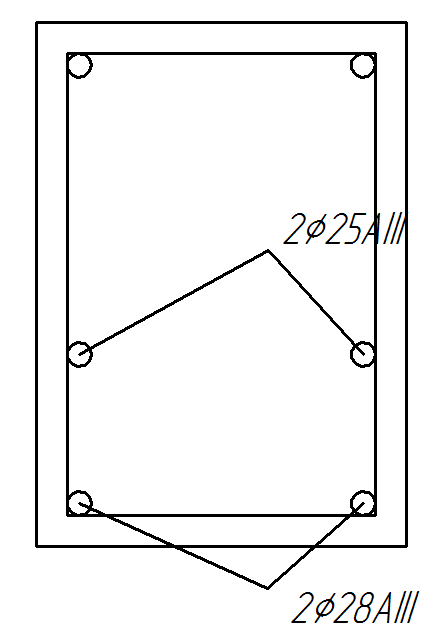

По сортаменту принимаем A-III и A-III

A_s=9,82+12,32=22,14см²

Расчёт прочности наклонного сечения ригеля

(расчёт поперечной арматуры)

3.6.1.Проверяем условия.

Q≤ 0,35 R_b γ_b2 b h_o

Q_b1≤ 0,35 1,7 0,9 30 54=867,5кН

Q=408,4≤ Q_b1=867,5

3.6.2.Проверяем условия.

Q≤ 0,6 R_bt γ_b2 b h_o

Q_b2 ≤ 0,6 0,12 0,9 30 54=105кН

Q=408,4≥ Q_b2=105

Значит необходим расчёт поперечной арматуры.

Значения q_sw:

Диаметр и класс поперечной арматуры.

Приняты поперечные стержни A-III

Шаг поперечной арматуры на 1/4L от опоры.

Требуемый шаг

R_sw=175МПа=17,5кН/см²

Требуемый шаг < 10см, приняты поперечные стержни A_sw=1,27 ,тогда

Мах. шаг.

Конструктивный шаг.

При h>450мм ,S≤h/3 и не более 500мм.

h/3=60/3=20см принимаем S₁=150мм.

Шаг поперечных стержней в ср. части здания.

S≤3/4h и не более 500мм.

3/4h=3/4 60=45см

Принят S₂=400мм

Определение места теоретического обрыва и фактической длины оборванных вертикальных стержней

Момент сечения.

Где

Момент восприятия необходимых необорванных стержней.

Обрываем в близи опор стержней второго ряда т.е. два диаметра 25 A-III

Где

Определение величины заделки W от места теоретического обрыва.

где
