3. Моделювання комбінованих систем

3.1. Створення перекриття на фоні просторового каркасу

Розглянемо функції створення комбінованих розрахунко­вих схем із площинних і стержневих скінченних елементів.

Приймемо за основу створену раніше схему просторового каркасу (рис.11) і додамо до неї перекриття. Для цього можна скористатися операціями гене­рування прямокутної або довільної сіток скінченних елементів на площині. За допомогою першої з них може бути створена прямокутна сітка зі змінним або постійним кроком, розташована у площині XОY чи XОZ. Якщо використовується друга зі вказаних операцій, то сітка створюється шляхом тріангуляції ділянки довільного обрису.

Перекриття може бути сформоване "на фоні" існуючої схеми або задане як окрема схема (для цього можна паралельно завантажити ще один ком­плекс). В обох випадках для приєднання перекриття до каркасу викори-сто­вується операція складання.

Для створення перекриття за допомо­гою операції генерування прямо-кутної сі­тки на фоні схеми каркасу рекомендуєть­ся така послідовність дій.

Дія 1. Викликати операцію Генерація прямокутної сітки скінченних елементів на площині, після чого на екрані з'явиться вікно повідомлень (рис.12).

Рис.12

Дія 2. Відповімо на запит Ні, тобто створимо нову схему як підсхему.

Дія 3. У діалоговому вікні Генерація пластинчастої схеми за допомогою маркерів призначимо тип скінченних елементів і положення схе­ми у просторі (Оболонка XОY). За допомогою кнопки Жорсткості викличемо вікно для задания жорсткісних характеристик елементам оболонки. У таблиці задамо крок і кількість скінченних елементів по осях X і Y. У нашому випадку виберемо однаковий крок по осях X і Y, що дорівнює 1 м, і кількість кроків - 18 і 21 відповідно.

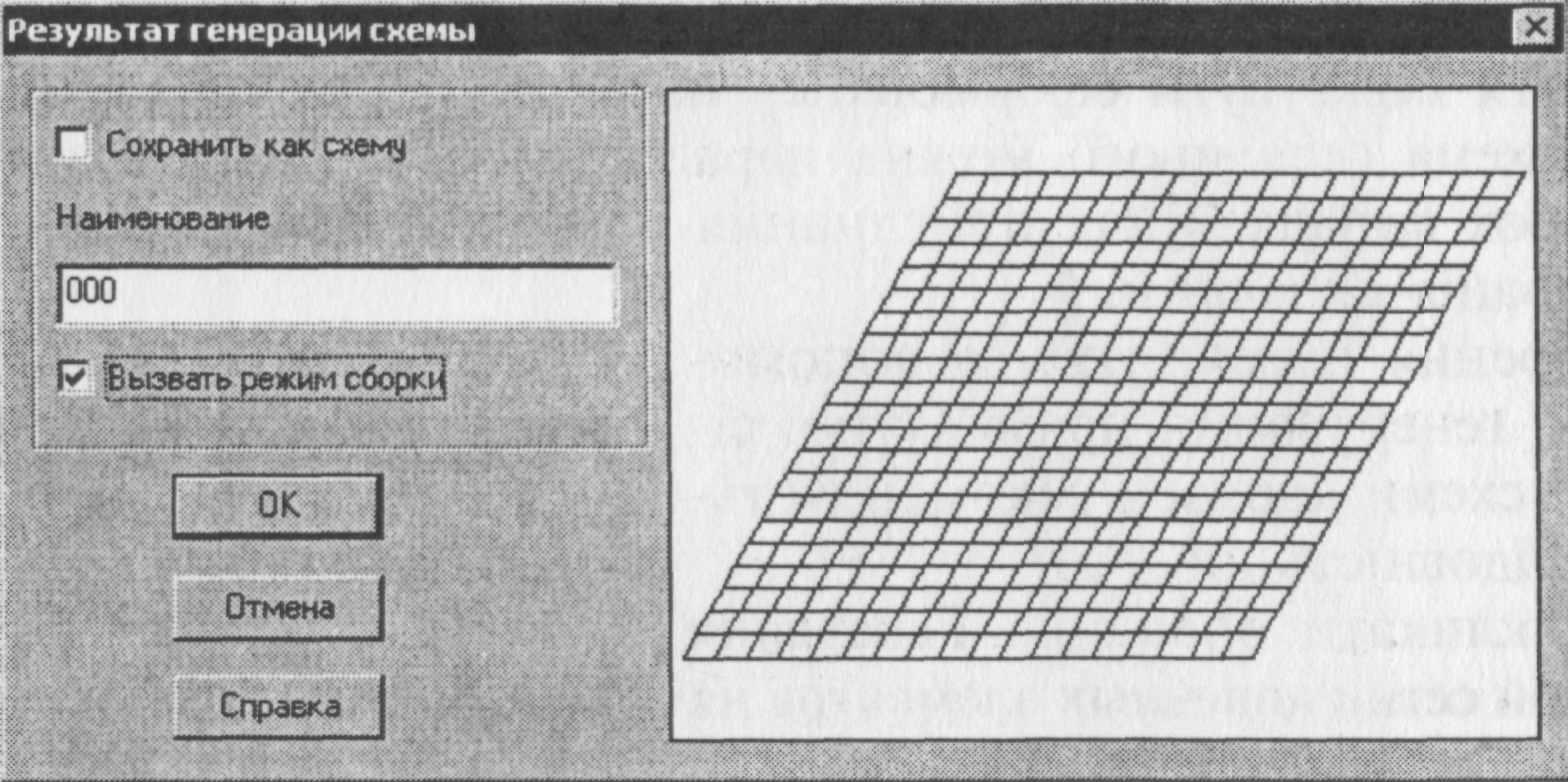

Дія 4. Після натискання кнопки ОК на екран виводиться діалогове вікно Результат генерації схеми (рис. 13), у якому відображається одержана схе­ма і пропонуються варіанти продовження роботи — Зберегти як схему і/ або Викликати режим складання.

Дія 5. Виберемо режим складання і натиснемо кнопку ОК; при цьому автоматично активується режим складання схеми з підсхем і з'являється вікно зі згенерованою підсхемою (рис. 14).

Рис.13

Рис.14

Дія 6. Натиснемо кнопку Вибір способу складання і активуємо у діало­говому вікні Складання схеми (рис. 15) маркери Прив’язка до одного вузла і Багаторазове складання.

Рис.15

Прив’язка до одного вузла означає, що прив'язка підсхеми (перекриття) до схеми (каркас) буде виконуватися шляхом з'єднання першого вибраного вузла на схемі з одним вибраним вузлом на підсхемі без зміни вихідного положення підсхеми.

Багаторазове складання означає, що підсхема буде послідовно приєднуватися вибраним на ній вузлом до всіх інших вибраних на схемі вузлів.

Дія 7. Виберемо на підсхемі лівий нижній вузол, а на схемі — два середні вузли, прилеглі до лівої колони першого (ближнього) ряду, і натиснемо кнопку ОК в інструментальній панелі; у результаті перекриття буде приєднане до каркасу, зібрана схема буде показана на екрані, а у вікні повідомлень буде запропонова­но підтвердити результати складання або відмовитися від них.

Підтвердивши результати складання, одержимо розрахункову схему, зображену на рис. 16 (ця схема показана у режимі Презентаційна графіка, що викликається однойменною кнопкою на панелі фільтрів).
