4. Машини і устаткування для сушіння і збереження зерна
41 Класифікація сушарок для зерна
По режиму роботы розрізняють сушарки періодичної і безперервної дії.
Перевагою сушарок періодичної дії є простота конструкції і можливість регулювання режиму сушіння. Вони рекомендуються для сушіння невеликих партій зерна, однорідних за якістю.
Недоліком сушарок періодичної дії є простої під час завантаження і вивантаження зерна, додаткові витрати енергії на прогрівання сушарки після завантаження чергової партії зерна, неефективне використання транспортного обладнання, що простоює під час сушіння.
Перевагою сушарок безперервної дії є більш повне використання сушильної камери, кращі умови для контролю якості сушіння, можливість автоматизації процесу сушіння в поточно-технологічних лініях.
До недоліків сушарок безперервної дії можна віднести нерівномірність руху зерна в шахті, а значить нерівномірність його нагрівання і сушіння.
За конструктивним виконанням сушарки бувають стаціонарні і пересувні. Пересувні сушарки використовують для сушіння невеликих партій зерна.
4.2. Шахтні сушарки
Найбільш розповсюджена конструкція зерносушильної камери – шахта прямокутної форми, у якій товщина зернової кулі не перевищує 100…300мм. Приведемо опис стаціонарної шахтної сушарки СШЗ – 16. Вона має дві шахти (рис. 6), розташовані на загальній станині на відстані 1м одна від одної. В залежності від початкової вологості і призначення партії шахти включаються в технологічну схему послідовно або паралельно. Кожна шахта складається з двох секцій, у яких установлені чотиригранні короби. Агент сушіння попадає з топки в простір між шахтами, що є дифузором. Охолодження зерна виробляється в окремо поставлених охолоджувальних колонках. При рівнобіжній роботі вихідна зернова маса завантажується в обі шахти, а при послідовній – в одну. Підсушене зерно в одній шахті надходить в охолоджувальну колонку, а з неї в іншу шахту. Сушарка має топку металевої конструкції. Камера згоряння екранована, в неї вмонтовані фотоопори, що забезпечують контроль за полум’ям. Конструкція випускного апарата забезпечує безперервний выпуск зерна малими порціями і періодично великими. Для контролю за рівнем зерна в шахті встановлені сигналізатори. Якщо рівень насипу зернової маси в шахті буде нижче припустимого, то виключається двигун випускного пристрою і на пульті загоряється сигнальна лампочка. При роботі шахти сушарок весь час повинні бути цілком завантажені зерном і не мати підсмоктування зовнішнього повітря. Випуск зерна відбувається безупинно. На початку роботи сушарки виходить недосушене зерно, що вдруге подається в шахту.
Шахтна сушарка СЗШ – 16 має два режими роботи (рис. 6):
при паралельній роботі шахт;
при послідовній работі шахт.
Паралельна робота шахт використовується для забезпечення максимальної продуктивності сушарки при сушінні зерна невисокої вологості.
Пересувна зерносушарка ЗСПЖ-8 (рис. 7) безперервної дії, шахтного типу, призначена для сушіння пшениці, жита, вівса й інших зернових культур продовольчого призначення. Сушіння проводиться сумішшю повітря з топковими газами.

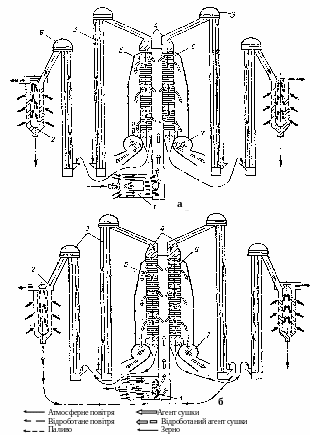

Рис. 6 – Технологічна схема шахтної сушарки СЗШ – 16:
а) паралельна робота шахт; б) послідовна робота шахт: 1 – топка; 2 – охолоджувальна колонка; 3,8 – норії; 3 – надсушильний бункер; 5,6 – шахти; 7 – вентилятори.
Зерносушарка складається з топкової і сушильної частин і змонтована на шасі автомобільного причепа МАЗ-5233Б.
Топкова частина агрегату, розташована в передній частині машини, має топку, форсунку, вентилятор першої зони сушіння, вентилятор другої зони сушіння, вентилятор зони охолодження, паливну систему, вентилятор високого тиску, електророзжарювання.
Сушильна частина агрегату складається з двох шахт із повітрярозподільним пристроєм, двох ковшових транспортерів, двох випускних механізмів, трьох гвинтових транспортерів, бункера для сирого зерна.
