4. Изображение резьбы и

ОБОЗНАЧЕНИЕ ПО ГОСТ

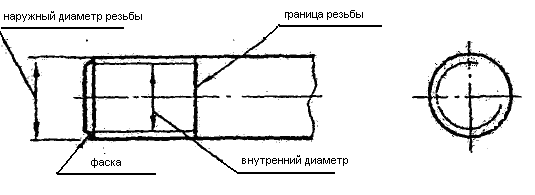

4.1. В соответствии с ГОСТ 2.31168 резьбу на стержне (наружную) изображают сплошными основными линиями по наружному диаметру и сплошными линиями по внутреннему диаметру. Сплошная тонкая линия должна пересекать линию фаски. На изображениях, полученных проецированием на плоскость, перпендикулярную оси стержня, по внутреннему диаметру проводят дугу, длиною приблизительно ¾ окружности, разомкнутую в любом месте. Конец резьбы полного профиля изображают сплошной основной линией (рис.2).

4

Рис. 2. Изображение резьбы на стержне

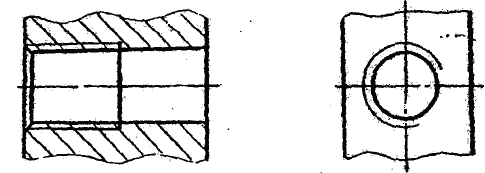

4.2. Резьбу в отверстии (внутреннюю) при вычерчивании в разрезе изображают сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими  по наружному диаметру. Линию штриховки проводят до сплошных основных линий, соответствующих внутреннему диаметру резьбы. На изображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, по наружному диаметру резьбы проводят дугу, длиною приблизительно ¾ окружности, разомкнутую в любом месте (рис.3).

Рис. 3. Изображение резьбы в отверстии

4.3. Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы. Линия окончания резьбы, если она видима,  сплошная основная и штриховая линия, если резьба изображена как невидимая.

5

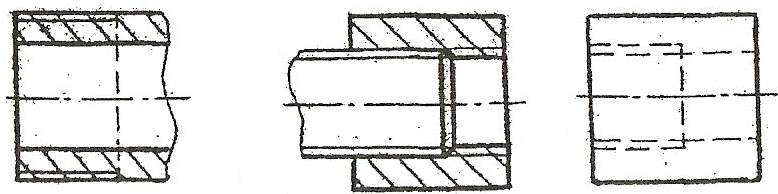

Рис.4. Линия Рис.5. Резьбовые Рис.6. Изображение

Окончания резьбы соединения в разрезе невидимой резьбы

а) б)

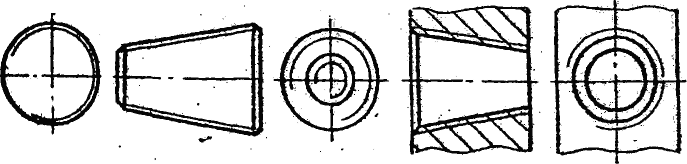

рис.7. Коническая резьба: а) наружная; б) внутренняя

На разрезах резьбового соединения в отверстии показывают ту часть резьбы, которая не закрыта резьбой стержня, резьба болта закрывает в резьбовом соединении резьбу отверстий (рис.5).

Глухое отверстие с резьбой называется гнездом (рис.8). Конечная часть гнезда имеет коническую форму с углом при вершине примерно 120⁰. Участок «l» на рис.8 называется недорезом. Недорез складывается из сбега (участок «l₁») и недовода (участок «l₂») рис.8. величина сбега и недовода зависит от шага резьбы и выбирается из таблицы.

6

5. Типы резьб и их обозначение

В условное обозначение любой стандартной резьбы могут входить пять параметров: тип резьбы, т.е. её профиль, наружный диаметр, шаг резьбы (при необходимости), ход резьбы, направление нарезки витков резьбы (если она левая).

5.1. Метрическая резьба ГОСТ 872481

(диаметры и шаги)

Профиль метрической резьбы  равносторонний треугольник с углом при вершине  = 60⁰. Форма впадины резьбы может быть как плоскосрезанной, так и закруглённой. Закругление или срез выполняется на 1/6 высоты профиля как предотвращения заклинивания сопрягаемых деталей.

Метрические резьбы подразделяются на резьбы с крупным шагом и с мелкими шагами при одинаковом наружном диаметре резьбы. Для резьбы диаметров от 1 до 68 мм предусмотрен один крупный шаг и несколько мелких для каждого диаметра. Крупный шаг при обозначении метрической резьбы не указывается, мелкий шаг обозначается.

Метрическая резьба с диаметром свыше 68 мм применяется только с мелкими шагами, с диаметром до 1 мм  только с крупными шагами.

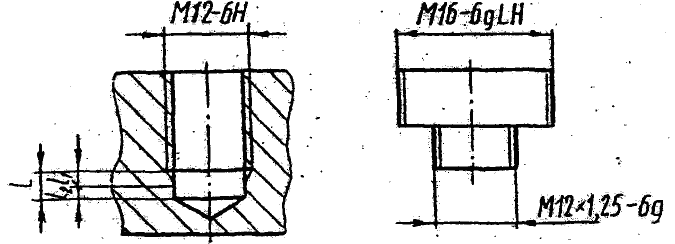

Условное обозначение метрической резьбы на чертежах рис.8 и 9.

Рис.8. Обозначение метрической Рис.9. Обозначение метрической

резьбы в отверстии резьбы на стержне

7

Стандартная метрическая резьба обозначается прописной буквой М. Левая резьба обозначается латинскими буквами LH. Правое направление резьбы в обозначении не указывается.

М166qLН  метрическая резьба с крупным шагом, наружный диаметр 16 мм, поле допуска резьбы  6q (цифра 6 обозначает степень точности, строчная буква q  основное отклонение для болта, прописная Н  для гайки), однозаходная, левая (рис.9);

М12х1,256q  резьба метрическая, наружный диаметр 12 мм, шаг 1,25 мм (мелкий), поле допуска диаметра резьбы шестой степени точности, болт, однозаходная, правая (рис.9);

М126Н  резьба метрическая, внутренний диаметр 12 мм, шаг крупный, поле допуска резьбы шестой степени точности, гайка, однозаходная, правая (рис.8).

5.2. Резьба метрическая коническая ГОСТ 2522982

Резьба метрическая коническая применяется в соединениях труб и является единственной из всех резьб, обеспечивающих полную герметичность соединения. Герметичность достигается за счёт плотного смыкания и деформации витков резьбы соединяемых деталей. Одним из преимуществ метрической конической резьбы является возможность получения соединения наружной конической с внутренней цилиндрической метрической резьбой. Угол профиля конической резьбы составляет 60⁰ до 60 мм. Диаметры конических резьб определяют в «основной плоскости», находящейся примерно посередине стержня (основная плоскость резьбы  сечение, в котором диаметры конической резьбы: наружный, средний, внутренний  равны диаметрам соответствующей цилиндрической резьбы). При соединении наружной конической резьбы с внутренней цилиндрической резьбой последняя имеет профиль метрической резьбы по стандарту.

Внутренняя цилиндрическая резьба должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее 0,8L.

Обозначение метрической конической резьбы состоит из букв

8

МН (рис.10,11).

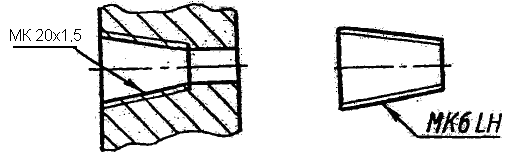

Рис.10. Обозначение метрической Рис.11. Обозначение метрической

конической резьбы конической резьбы

в отверстии на стержне

МК 20х1,5  резьба метрическая коническая, диаметр в основной плоскости равен 20 мм, шаг мелкий  1,5 мм, правая (рис.10).

МК 6LH  резьба метрическая коническая, диаметр в основной плоскости равен 6 мм, шаг крупный, левая.

5.3. Трубная цилиндрическая резьба ГОСТ 635781

Трубная цилиндрическая резьба применяется для соединения труб с помощью стандартных деталей, называемых фитингами (угольники, тройники и т.д.). Трубная резьба нарезается также на корпусах вентилей, кранов и т.д. Угол профиля трубной резьбы составляет 55⁰. Шаг трубной резьбы определяется количеством витков резьбы (ниток), приходящихся на один дюйм длины резьбы. Каждому диаметру резьбы соответствует только один стандартный шаг, поэтому его величина в обозначении резьбы не указывается. Размер трубной резьбы характеризуется не её наружным диаметром, а размером (в дюймах) условного диаметра отверстия в трубе, на которой нарезана резьба.

Трубная резьба обозначается буквой G (рис.12,13).

9

Рис.12. Обозначение трубной Рис.13. Обозначение трубной

Резьбы в отверстии резьбы на стержне

G1  резьба цилиндрическая трубная, нарезана на трубе d_у25, шаг указан в стандарте (11 ниток на дюйм), одноходовая, правая (если LH, то левая) (рис.13).

5.4. Коническая трубная резьба ГОСТ 621181

Угол профиля 55⁰. Профиль соответствует трубной цилиндрической резьбе. В обозначении конической трубной резьбы различается резьба наружная R (рис.14) и внутренняя R_с (рис.15).

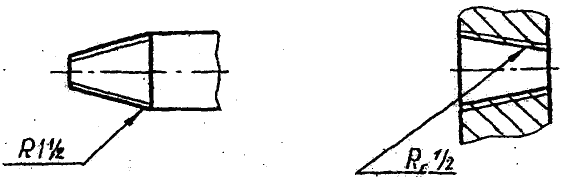

Рис.14. Обозначение конической Рис.15. Обозначение конической

трубной резьбы на трубной резьбы в

стержне отверстии

R1 ½  наружная коническая трубная резьба, диаметр и шаг соответствует цилиндрической трубной резьбе 1 ½ дюйма (рис.14).

10

R_с ½  внутренняя коническая трубная резьба, диаметр и шаг соответствуют цилиндрической трубной резьбе ½ дюйма (рис.15).

5.5. Резьба трапецеидальная (ходовая) ГОСТ 948473

Для многозаходной ГОСТ 2473981

Резьба трапецеидальная одно и многозаходная, предназначена для передачи движения. Применяется в различных винтовых механизмах: ходовых винтах станков и счётных механизмов, винтах суппортов, домкратов и т.д. Угол профиля трапецеидальной резьбы 30⁰. Число заходов для многозаходной резьбы составляет 2,3,4,6 и 8. трапецеидальная резьба обозначается буквами Тr.

Рис.16. Обозначение трапецеидальной резьбы

Тr 25х10(Р5)7е  резьба трапецеидальная, наружный диаметр 25 мм, шаг 5 мм, ход 10 мм (однозаходная), правая, степень точности 7, болт, е  основное отклонение (рис.16).

Тr 8х1,57Н  резьба трапецеидальная, наружный диаметр 8 мм, шаг 1,5 мм, однозаходная, правая, степень точности 7, гайка, Н  основное отклонение (рис.16).

11

5.6. Резьба упорная (ходовая) ГОСТ 2509682

Упорная резьба обеспечивает поступательное перемещение винта при большой нагрузке, действующей всегда в одном направлении. Применяется в домкратах большой грузоподъёмности, гидравлических прессах и др.

Обычно применяются упорные резьбы двух типов: с углом наклона боковой стороны 30⁰ и усиленная резьба с углом наклона боковой стороны 45⁰. Упорная резьба имеет профиль неравнобочной трапеции с углом наклона рабочей поверхности 3⁰, задний угол профиля  30⁰. Обозначается упорная резьба буквой S.

Рис.17. Обозначение упорной резьбы

S 20х104H  резьба упорная, наружный диаметр 20 мм, шаг 10 мм, степень точности  4, однозаходная, правая (рис.17).

Для многозаходных упорных резьб

S80х20(P10)LH4h  резьба упорная, наружный диаметр 80 мм, ход резьбы 20 мм, шаг 10 мм, двухзаходная, левая, степень точности  4, болт (рис.17).

5.7. Резьба круглая (ходовая) ГОСТ 604283

Круглая резьба выполняется на шпинделях вентилей и кранов для воды и пара от 8 до 200 мм. Величина шага круглой резьбы определяется числом шагов «n» на один дюйм длины резьбы.

Стандартом принята величина «n», равная 10, 8, 64. Каждому

12

наружному диаметру резьбы соответствует только один шаг, поэтому в обозначении резьбы он не указывается. Круглая резьба выполняется однозаходной. Круглая резьба обозначается буквами Rd.

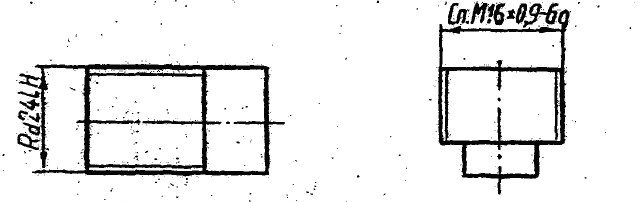

Рис.18. Обозначение круглой Рис.19. Обозначение

резьбы специальной резьбы

Rd24LH  резьба круглая, наружный диаметр 24 мм, шаг 3,175 (8 шагов на один дюйм резьбы), однозаходная, левая (рис.18).

СТ СЭВ 78377 устанавливает резьбу круглую для цоколей и патронов электроламп V5, V40.

5.8. Специальные резьбы

Резьбу называют цокольной, если профиль резьба стандартный, а наружный диаметр или шаг не соответствует стандартным. Специальные резьбы обозначают буквами Сn, например:

Сn.М16х0,96q  резьба специальная, метрическая, наружный диаметр 16 мм, шаг 0,9 (не стандартный), однозаходная, правая, поле допуска 6q (степень точности 6)

q  основное отклонение для болта ) (рис.19).
