Резьбовые соединения

Учебнометодическое пособие

по выполнению и варианты заданий

Уфа 2011

Методические указания предназначены для оказания помощи бакалаврам всех специальностей в изучении изображений резьбовых соединений, чтения и обозначения резьб на чертежах.

Рассматривается необходимый теоретический материал, включены варианты индивидуальных заданий и методические указания для их выполнения.

Составители: Валитова Э.Г., ст.преподаватель

Шулаева Т.В., доц., канд.техн.наук

Бахонин А.В., доц. Канд.техн.наук

Рецензент Иванов С.П., доц., канд.техн.наук

 Уфимский государственный нефтяной технический университет, 2011

1

1. Цель задания

1.1. Основной целью задания является закрепление знаний бакалавров по обозначению и изображению резьб, резьбовых соединений и крепежных изделий на чертежах в соответствии с действующими стандартами.

1.2. Научиться читать и выполнять чертежи разъёмных соединений. Задание предусматривает изображение общего вида ёмкостного аппарата и уплотнительного устройства, применяемых в машинах и аппаратах химических производств.

2. Содержание работы

2.1. Выполнить Общий вид ёмкостного аппарата, состоящего, из обечайки 1, нижнего днища 2, верхнего днища 3, фланцев 4 и 5, штуцеров; фланец 5 приваривается к верхнему днищу 3, фланец 4 приваривается к обечайке. Верхнее днище с приваренным фланцем крепится с помощью фланцевого соединения (фланцы, болты, гайки, шайбы и прокладки для обеспечения герметичности). Размеры аппарата взять по чертежу (рис.1).

2.2. Выполнить условные изображения болтового соединения на фланцах и соединения шпилькой на выводном штуцере.

2.3. В масштабе 1:1 выполнить болтовое соединение в конструктивном (полном) изображении в одной проекции по вариантам.

2.4. В масштабе 1:1 выполнить конструкцию выводного штуцера в двух проекциях. Слева соединение шпилькой изобразить конструктивно, справа  упрощение. Горизонтальную проекцию крышки взять конструктивно, в зависимости от размера гайки. Остальные размеры по чертежу. Задание по вариантам.

2.5. Выполнить чертёж болта, гайки и шайбы в двух проекциях, шпильки в одной проекции по размерам соответствующих стандартов.

2.6. Выполнить трубное соединение в двух изображениях с разрезом.

2.7. Нанести соответствующие условные обозначения и над-

2

писи, размеры в цифрах по стандарту (см.образец выполнения задания). Размеры обозначенные ** (звёздочкой) на чертеже не проставлять. Формат А3.

3. Общие положения

Всякая резьба представляет собой поверхность, образованную перемещением плоского контура по винтовой линии. профилем резьбы называют плоскую фигуру, полученную сечением винта резьбы осевой плоскостью.

Резьбы классифицируются по следующим признакам:

1. По форме поверхности:

 цилиндрические , нарезанные на поверхности цилиндра;

 конические, нарезанные на поверхности конуса.

2. По характеру поверхности:

 наружная резьба, образованная на наружной поверхности цилиндра из конуса;

 внутренняя, образованная на внутренней поверхности цилиндра или конуса.

3. По направлению резьбы:

 правая резьба, образованная контуром, вращающимся по часовой стрелке и перемещающимся в направлении от наблюдателя. На чертежах правое направление не указывается.

 левая резьба , образованная контуром, вращающимся против часовой стрелки и перемещающимся в направлении от наблюдателя. Обозначение левой резьбы LX.

4. По числу заходов:

 однозаходная , образованная одной винтовой ниткой;

 многозаходная , образованная несколькими винтовыми нитками.

5. По применению в технике:

 крепёжные , применяемые для скрепления деталей;

 ходовые , применяемые для передачи движения и усилия на винтах (в грузоподъёмных механизмах, винтовых прессах и др.)

6. По профилю:

 треугольные;

 трапецеидальные;

 круглые;

 прямоугольные.

3

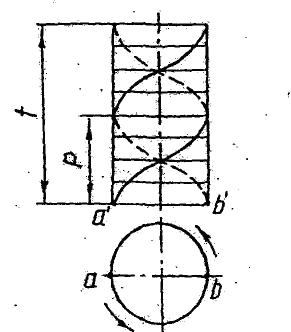

Рис. 1. Двухзаходная резьба

В двухзаходной резьбе начало витков (ниток) смещается на 180⁰ (рис.1), в 3-х заходной  на 120⁰, в 4-х заходной  на 90⁰.

Шаг резьбы Р  расстояние между двумя ближайшими впадинами или выступами, измеренное вдоль оси.

Ход резьбы f  расстояние между двумя ближайшими впадинами или выступами одного и того же витка, измеренное вдоль оси.

Для однозаходной резьбы f = P, для двухзаходной f = 2 P и т.д.
