22. Основные узлы реле, выполненных на оу

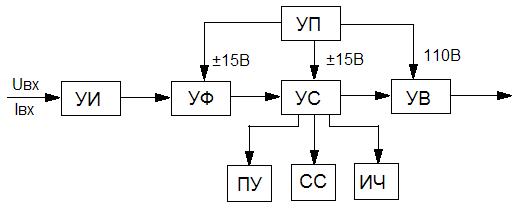

У реле, содерж. в своем составе ОУ, имеется ряд узлов, которыми не располагает электромех. реле.

У П – узел питания

УИ – узел измерения

УВ – узел выхода УИ содержит измерит. преобразов. (датчики) тока и напряжения, кот. подаются на узел измерения от TA и TV.

УФ - узел формирования. В нем получают из поступающих на вход сигналов спец. сформиров. напряж. Эти напряж. необходимы для реализ. соотв. характеристики реле.

УС – узел сравнения. Обычно состоит из 3 частей:

1. ПЧ – преобраз. часть. Синусоидальный либо выпрямленный сигнал преобраз. в прямоуг. импульсы, которые удобны для сравнения.

1. СС – схема сравнения. Прямоугольные импульсы сопоставл. между собой по амплитуде и по длительности.

2. ИЧ – исполнит. часть. Создает командный сигнал соответ. условиям срабат. реле.

УВ – узел выхода. Обеспечивает действие выходного реле при появлении на входе УС разрешающего сигнала на срабатыв.

УП – узел питания. Формирует стандартн. напр. ±15В для питания ОУ и 110В для узла выхода.

ИП (измер. преобр.) тока и напряжения явл. основными частями узла измерения. Наряду с основной функц. в них решается задача защиты полупров. части реле от ВЧ-наводок с пом. спецэкрана.

23. Датчики тока и напряжения

Датчики тока:

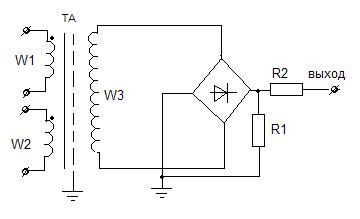

В  качестве нагрузки ДТ используются резисторы включенные через двухполупериодный выпрямитель, который осуществляет нелинейное преобразование сигнала.

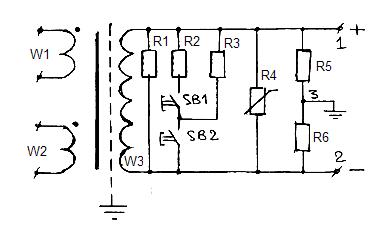

П одобные датчики примен. в реле сопротивления. Уровень напр. рег. ступенчато с пом. SB1 и SB2. Выходное напряжение снимается с рез R₅ и R₆. На них по отношению к нулевой точке формир. разнополярные напр.

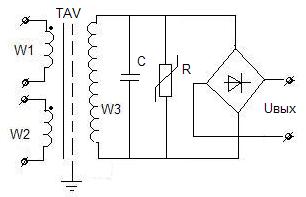

В ыходное сопротивление трансреактора пропорц. 1-ой произв. вх. тока.

TAV усиливает состав высших гармоник.

Датчики напряжения:

В о вторичную цепь датчика вкл. фазоповоротная схема. Угол поворота регулируется дискретно SB1-SB4.

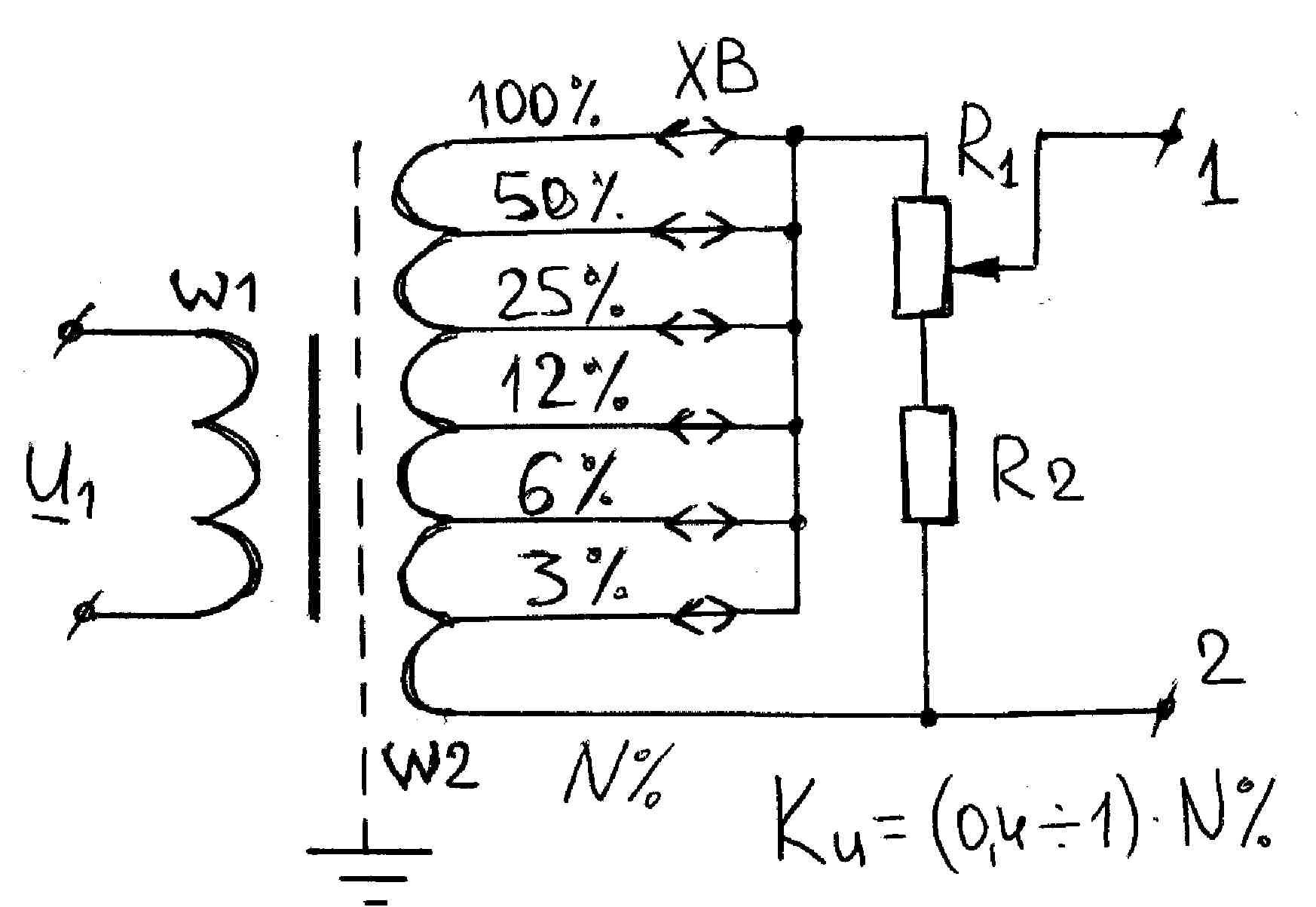

Если требуется осуществить регулировку выход. напр. в широких пределах, то вторичная обмотка промежут. трансф. выполн. с неск. отпайками и соотв. перекл. для грубого подбора ступеней регулир. (плавно регулир. с пом. R1)

.

24. Статическое реле тока рст.

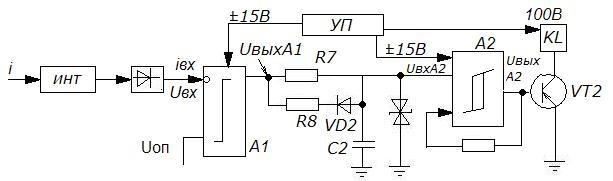

Измерительный узел представляет собой промежут. ТТ, а узлом формирования служит выпрямит. мост. Преобразующей частью узла явл. компаратор А1 выход. сигнал которого поступает на фазосравнит. цепочку R7, R8, VD2, C2. Пороговым элементом и исполнит. частью узла сравнения служит триггер Шмидта А2. Узел выхода содерж. транзистор VT1и выходное ЭМ реле KL. Рассмотрим более подробно работу узла сравнения. Этот узел работает по время-имп. принципу:

а) вх. сигнал должен превысить заданное значение.

б) должно обеспечив. определенное соотношение между временем превыш. зад. уровня и врем. когда вх. сигнал ниже уровня срабат.

Н а неинв. вход усилителя А1 через делитель напряж. поступает U_оп, значение которого опред. уставкой по току. На инвер. вход поступает напр. пропорц. току. Если U_вх<U_оп, то на выходе А1формир. прямоуг. импульс положит. полярности. Это напр. заряжает C2 через резистор R7. Макс. напр. на C2 огранич. стабилитроном до уровня 9 В. Получ. напр. поступ. на триггер Шмидта А2, на вых. котор. создается отриц. напряж. Если U_вх>U_оп, то на вых. усилит. А1 устанавлив. отриц. напр. Причем, если вх. сигнал превышает опорное напр. в течении небольш. промеж. врем., то С2 не успевает полностью перезарядится и происходит сниж. напр. на нем до 0. Это не позволяет триггеру переключиться. Если U_вх>U_оп в теч. устан. времени, то конд. С2 перезаряж на столько, что его отриц. напр. становится ниже уровня срабатыв. При это триггер Шмидта переключ. и на его выходе устанавл. полож. импульс, что приводит к срабат. промеж реле KL. После установления полож. напр. U_выхА2 на неинв. вход А2 по цепи ОС поступ часть этого напр., котор. формирует опорное напр. возврата. Время превыш. U_вх над U_оп необход. для срабат. реле находится на уровне 1.6 мс. За это время сигнал теоретич может изменится не более чем на 3%. Стат. реле надежно срабат. при больших погрешн. ТТ и погрешн. синосоид. сигнала. Коэф. возврата ≈0.9, время сраб. сост. примерно 1 полупериод.
