17.Реле с выпрямлением сигнала
Составляющая
4 и более высоких гармоник малы поэтому
имим пренебрегают и сигнал выпрям будем
считать следующим:
;
Постоянная
составляющая
пропорциональна ср. значению выпрямленного
напряжения,а переменную составляющую
нужно отфильтровать.В качестве фильтра
можно использовать либо ФНЧ 2го порядка
либо заграждающий фильтр.
В

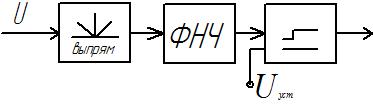

реле на выпрямит переменная составляющая
значительно меньше аналогичной
составляющей эл-магн реле.Это создает
возможность или лучше отфильтровать
переменную составляющую ,либо уменьшить
постоянную времени , что повысит
быстродействие реле.

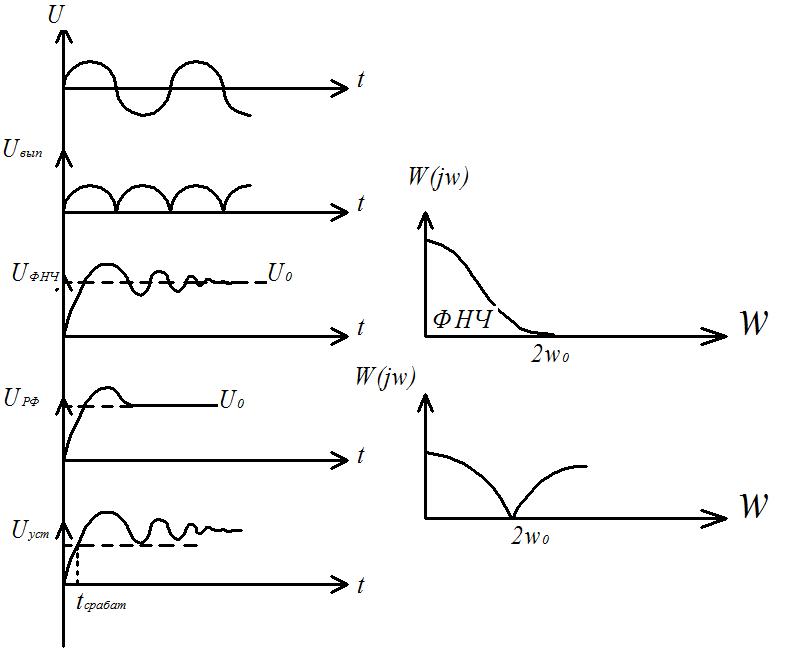

Если
сигнал помимо основной содержит высшие
гармоники , то они будут значительно
ослаблены ФНЧ , который пропустит только
постоянную составляющую :
Uнт от четных гармоник =0 =>нечетные гармоники влияют на работу реле, но их влияние снижается в k раз (k –номер гармоники) На четные гармоники реле не реагирует.
18.Реле направления мощности, на основе сравнения абсолютных значений двух напряжений.
Необходимо
сформировать 2 напряжения, которые
являются линейными ф-ми тока и напряжения
подводимых к реле:

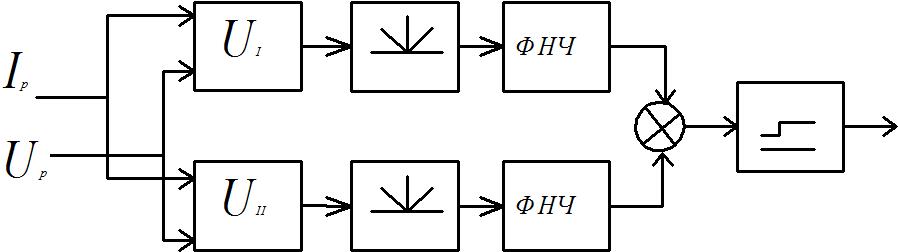

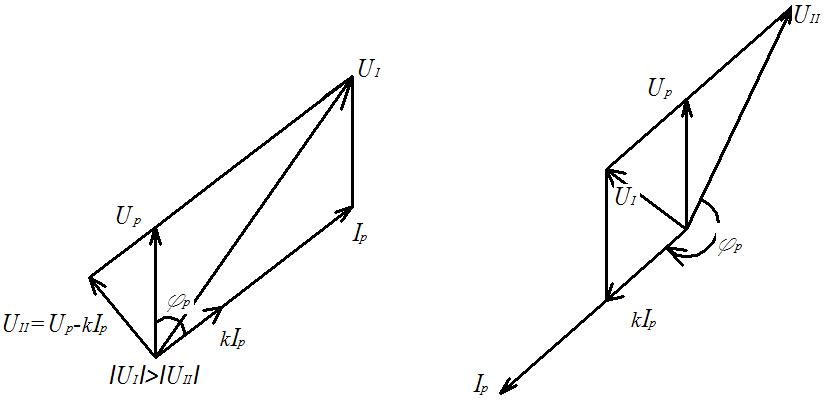

В первых блоках формируются напряжения UI и UII согласно приведенным уравнениям. Далее сигнал выпрямляется, а на выходе ФНЧ получаем постоянные составляющие, пропорциональные средним значениям синусоидального сигнала. В компараторе сигналы сравниваются и под действием их разности срабатывает реагирующий элемент.
Условие
срабатывания заключается в следующем:

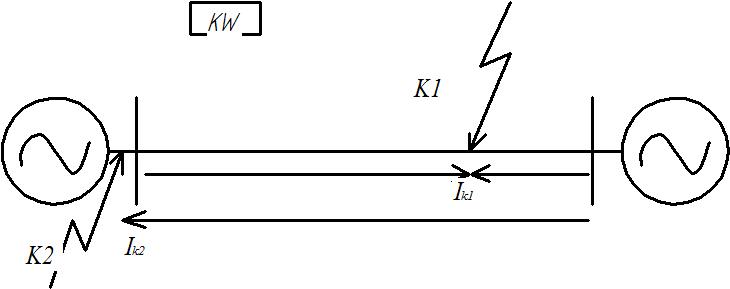

Реле ведет себя как реле нагр W и оно срабатывает если мощность направлена от шин в линию и не срабатывает в обратном направлении.
Принцип действия дистанционной защиты. Характеристики срабатывания реле сопротивления.
В
сетях с несколькими источниками питания
направленная зашита часто не обеспечивает
селективную работу, а главное не
обеспечивают быстродействие.
В этих случаях применяется ДЗ основой которой является реле сопротивления.

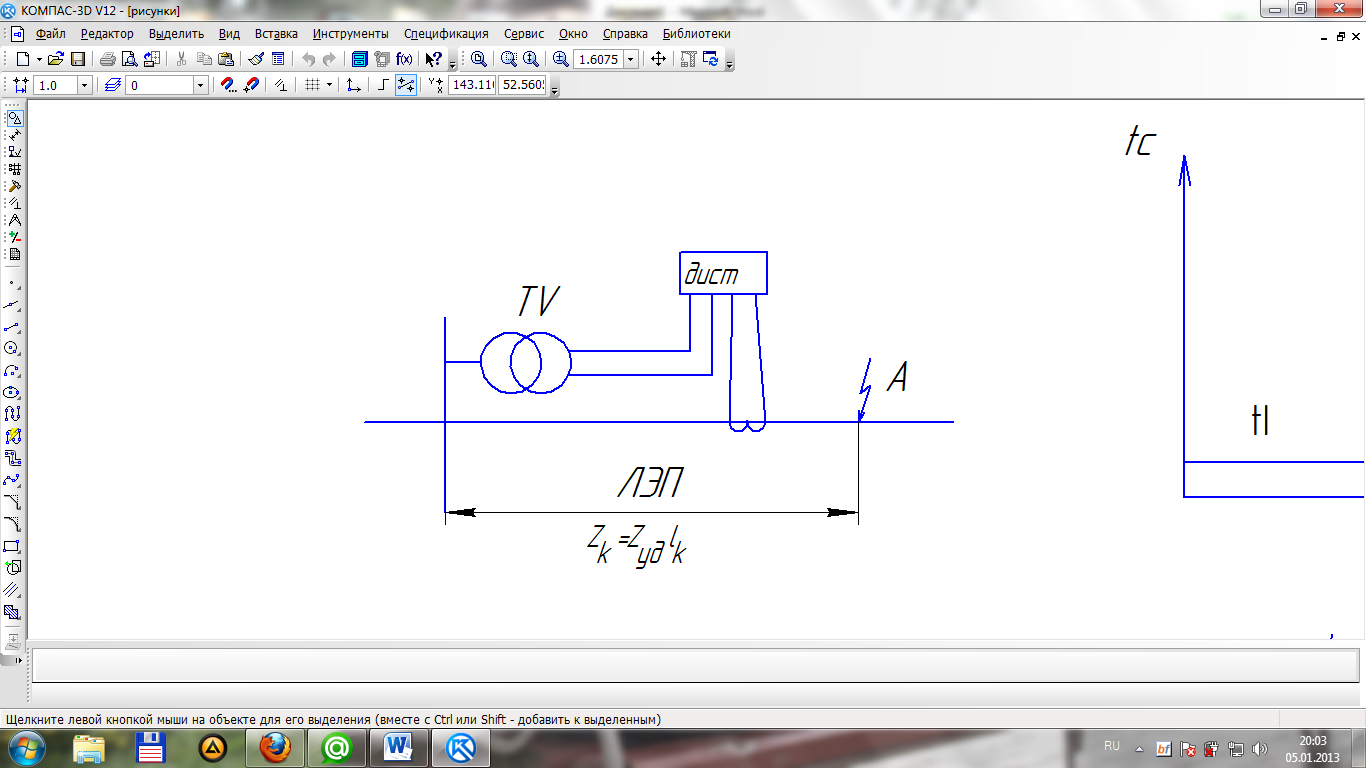

Дистанционной называется защита, выдержка времени которой автоматически изменяется в зависимости от удалённости точки КЗ от места установки защиты.
С
опротивление
пропорционально расстоянию и поэтому
основной параметр, который контролирует
ДЗ является сопротивление, а орган реле
сопротивления.

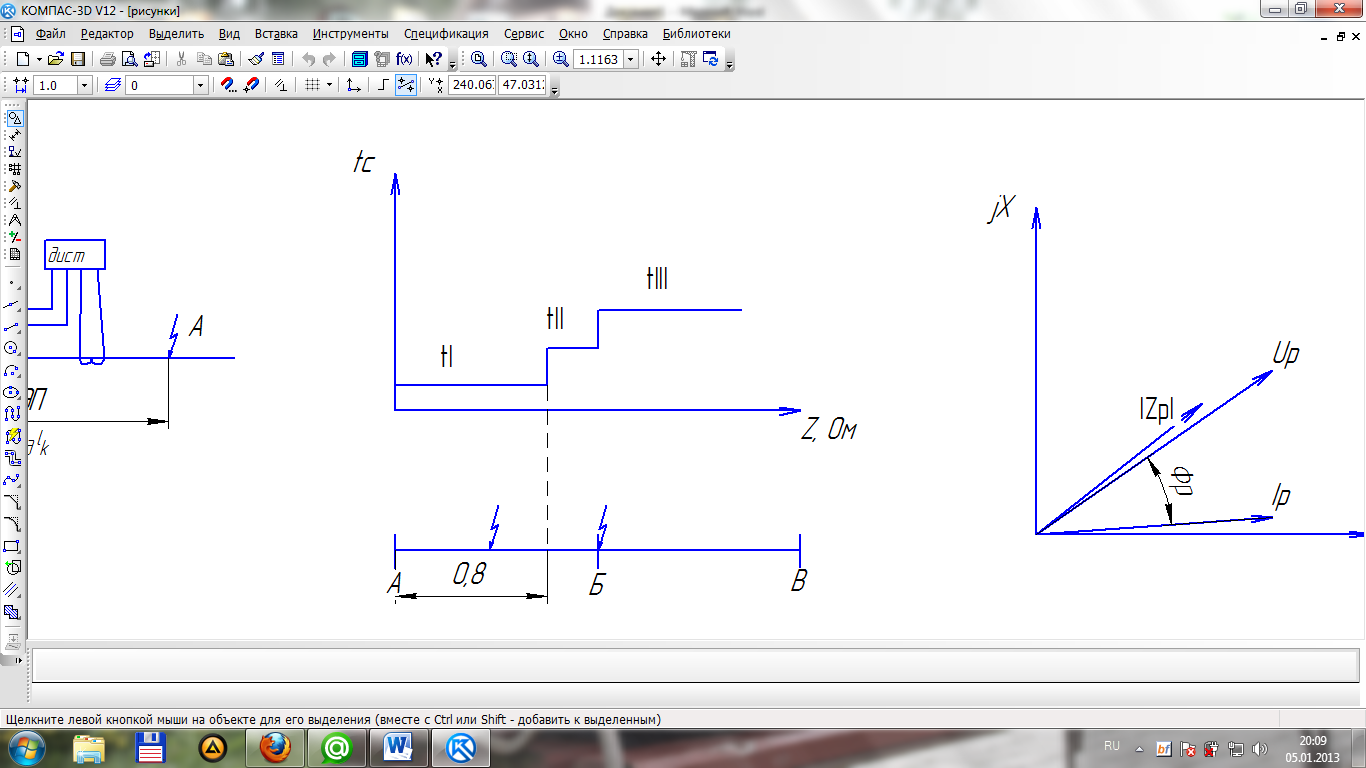

1 зона: 80-85% длины защищаемой линии.
2 зона: конец защищаемой линии, шины следующей подстанции и начало следующей линии.
3
зона: линия
для резерва на случай отказа её защит.
;
;
.

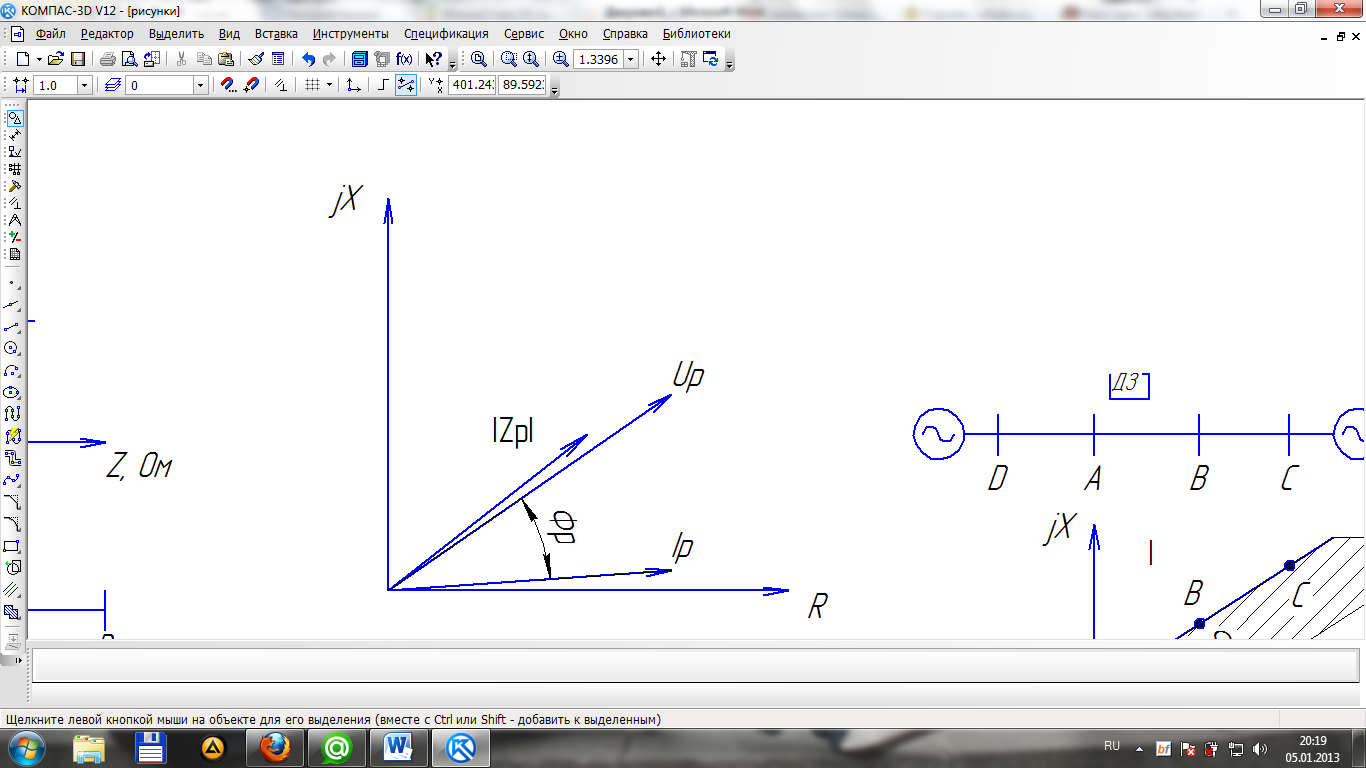

Характиристики срабатывания Реле сопротивления:
;
;
Угол
можно рассмотреть как фазовый сдвиг
между током и напряжением для линии.

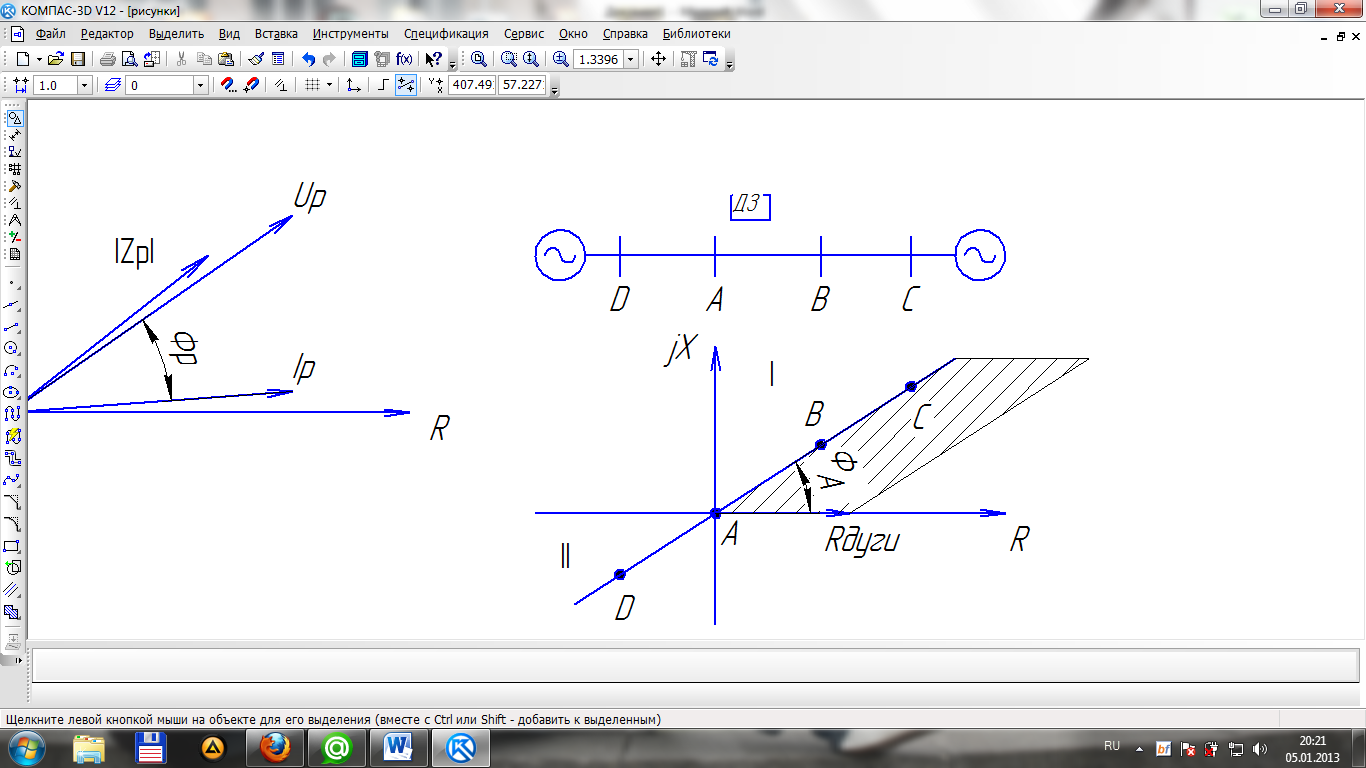

Любой участок сети можно также представить на комплексной плоскости, т.к. каждая точка линии характеризуется своими значениями R и X.
Н
ачало
линии, где устанавливается ДЗ совмещается
с началом координат комплексной
плоскости.
Координаты всех участков сети, защищаемых данной защитой, считаются положительными и располагаются в I-м квадранте.

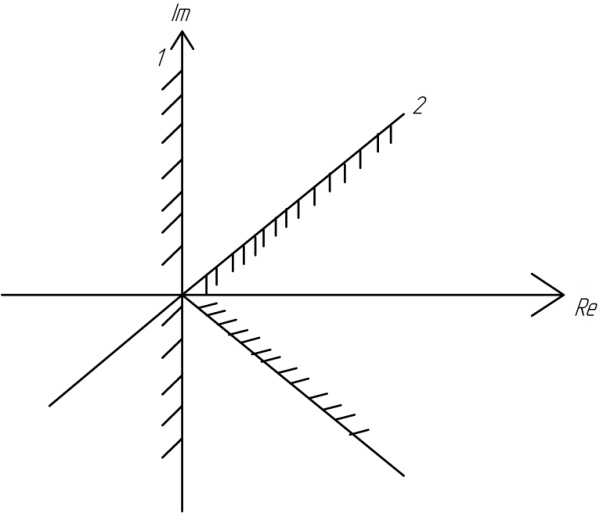

Соответственно в III-м квадранте располагается участок сети, на котором ДЗ не действует. Координаты считаются отрицательными.
20 Реле сопротивления на основе сравнения абсолютных значений двух напряжений.
Структурная схема реле такая же как и у реле направления мощности.
=0;
Сравниваемые
напряжения
и
выпрямляются, проходят через частотные
фильтры и вычитаются. На выходе схемы
.
Компаратор
сравнивает знак выходного напряжения
и если
происходит срабатывание реле.
называется
рабочим напряжением, а
– тормозным.
Нормальный
режим:
;
;
–рабочий
ток нагрузки
– реле не срабатывает
КЗ:
;
;
–реле срабатывает
Меняя
коэффициент в уравнениях для
и
получают следующие характеристики:
;
;
.
.

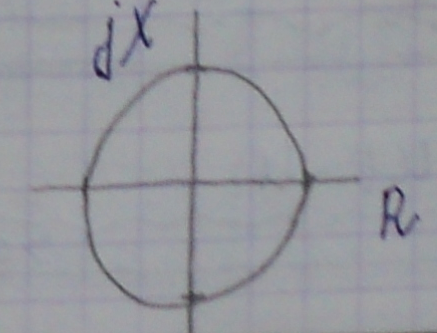

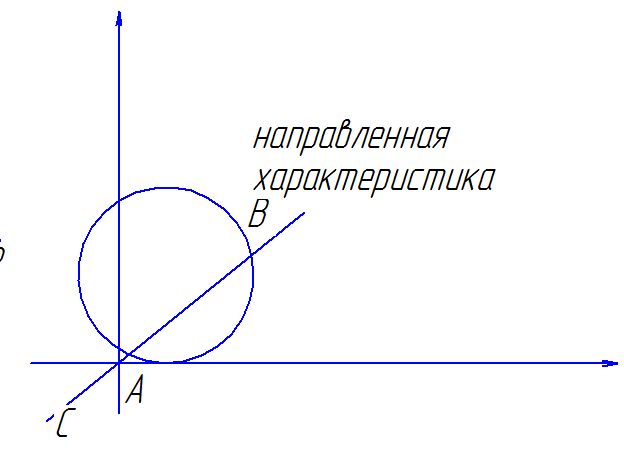

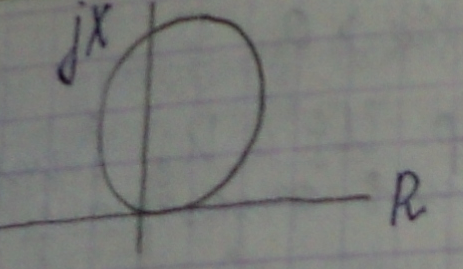

Ненаправленное реле сопротивления с круговой характеристикой:
;
–условие
срабатывания
;
можно рассматривать как абсолютное
значение сопротивления в зоне действия
защиты.
21 Реле сопротивления на основе сравнения фаз двух электрических величин.

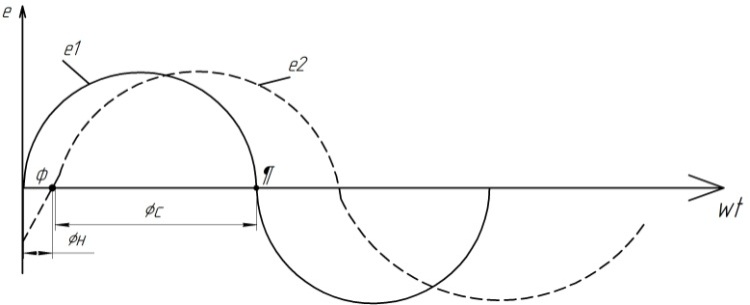

Сравнение
двух электрических величин по фазе
заключается в определении угла сдвига
фаз
внутри некоторой заданной области.

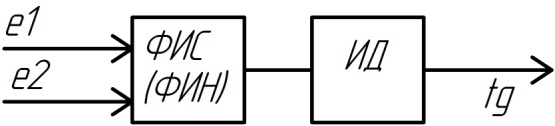

Для этих целей используются времяимпульсные схемы сравнения
ИД – измеритель длительности
ФИС – формирователь импульса совпадения
Сравниваемые
величины
и
подводят либо к формирователю импульса
совпадения либо к ФИН. В этих блоках
выявляют время совпадения либо
несовпадения знаков мгновенных значений
сравниваемых величин.

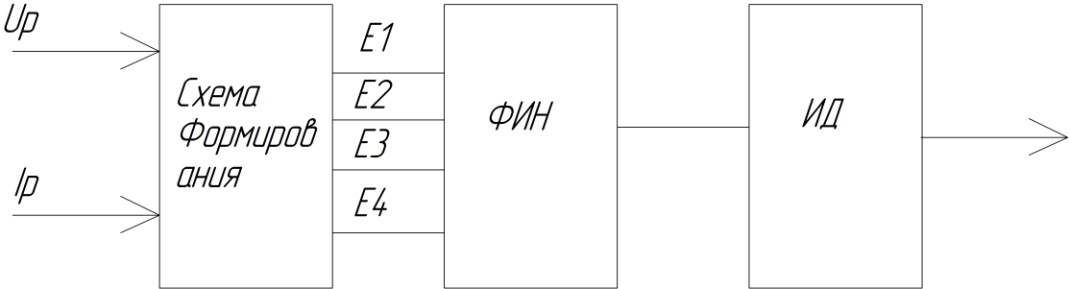

Выходной
сигнал поступает в ИД,
задаётся в ИД.
Выбирая
время
в измерителе длительности и соответственно
меняя при этом
можно получить различные характеристики
комплексной плоскости сопротивления

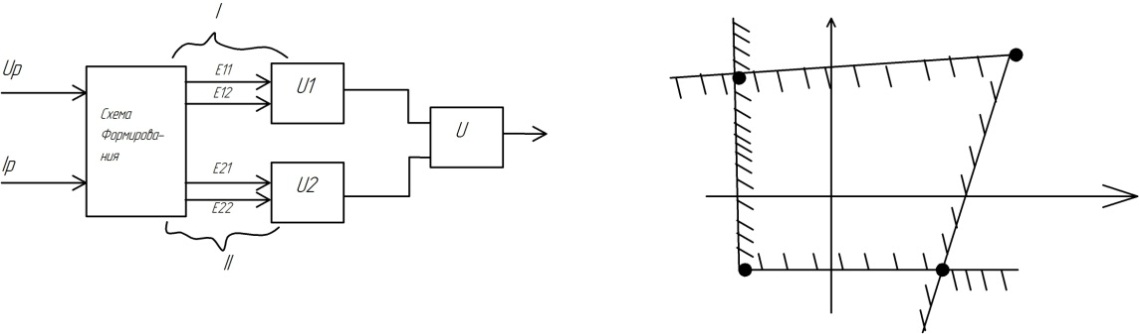

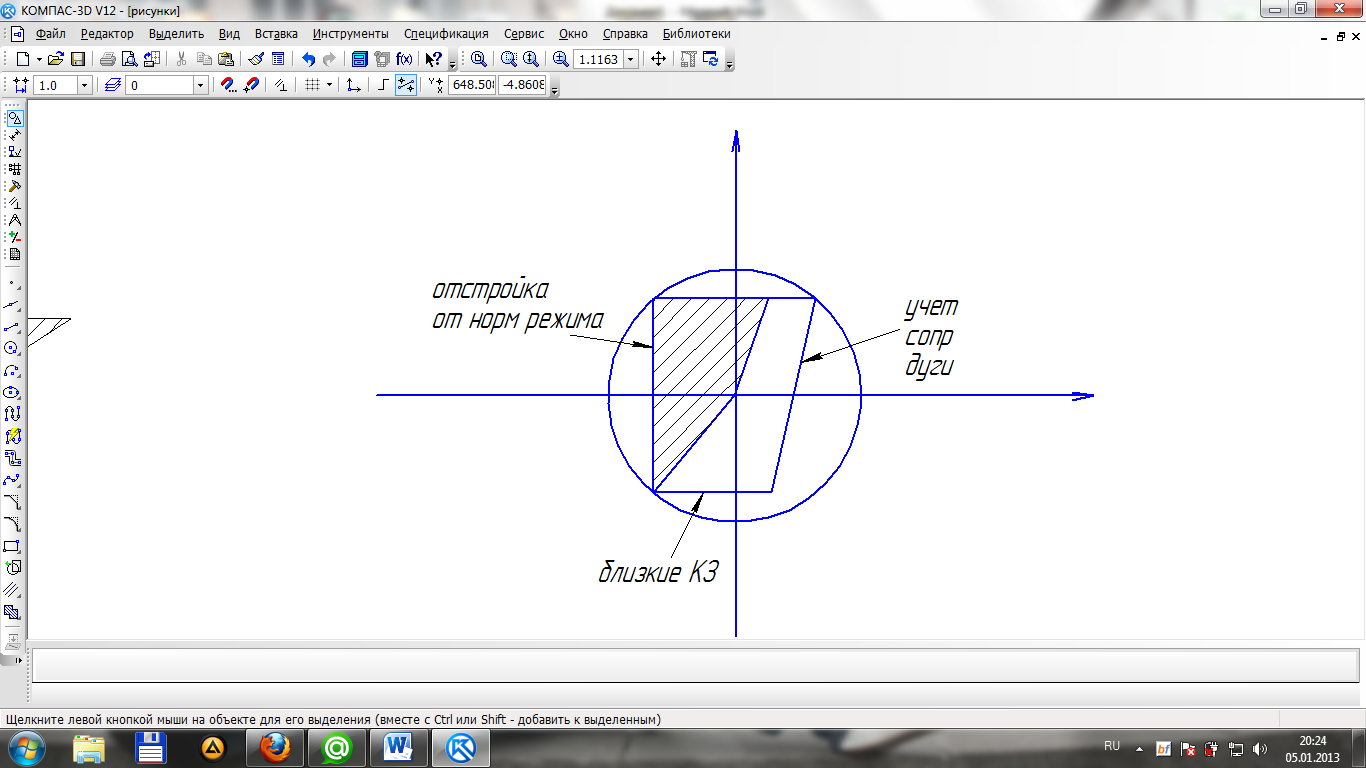

Четырёхугольная
характеристика
Основной
недостаток – сложность построения
структурной схемы, в которой присутствует
2 независимые схемы сравнения, каждая
из которых определяет свою часть
характеристики.
Представляет
практический интерес при котором
коэффциенты при
имеют одинаковый аргумент.
–
особые точки, расположенные в вершинах
многоугольника.
имеют одинаковые аргументы то их можно
принять действительными.
Фазовые
сдвиги между напряжениями
будут такими же как и между векторами
.

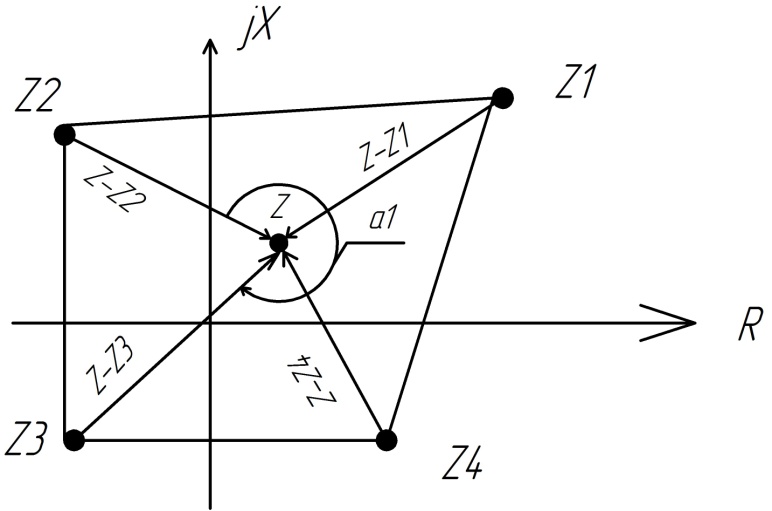

Если
точка Z=
располагается
внутри области, ограниченной
четырёхугольником, то систему разностных
векторов нельзя расположить в одной
полуплоскости

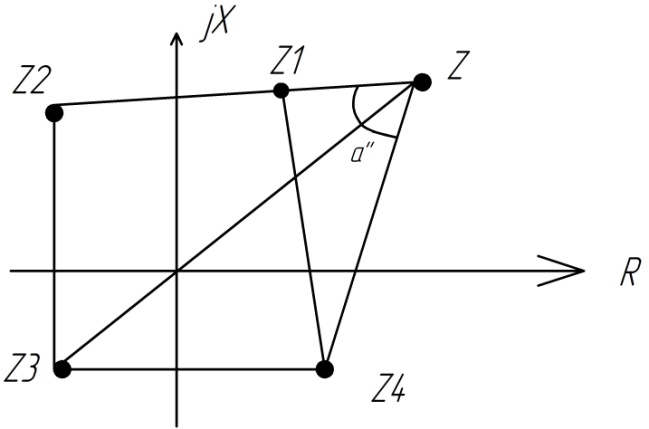

Поскольку
фазовые сдвиги между Е и Z
одинаковы, то эти напряжения должны
быть сдвинуты на угол больший
В
зависимости от величины угла
можно определять прохождение входного
параметра внутри либо вне характеристики
срабатывания.

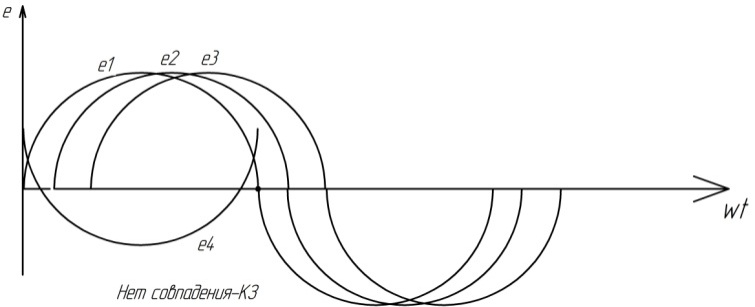

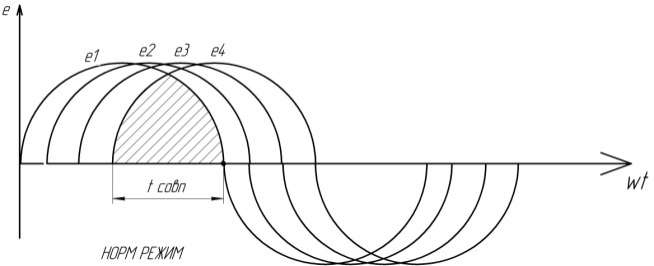

Фиксацию КЗ в заданной области можно производить измеряя импульсы совпадения знаков сравниваемых величин в течение полупериода.
ИД – измеритель длительности
ФИН – формирователь импульса несовпадения знаков
