30.Токовая направленная защита нулевой последовательности. Структура и логическая часть.

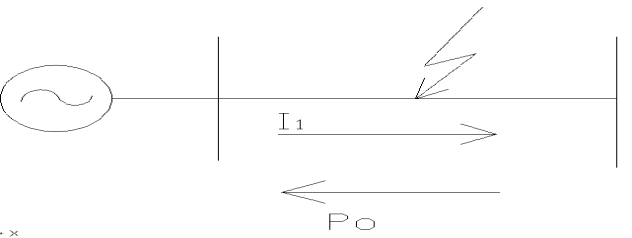

Нулевая последовательность в месте КЗ характеризуется наибольшим значением напряжения, а мощность направлена от места КЗ к источнику.
I1: I1 увелич;U1 уменьш.
P0: Umax, мощность от места КЗ.
В отличии от органа направления мощности прямой последовательности его недостаточная чувствительность имеет место при удалённом КЗ. В связи с этим в защите используется два органа направления мощности: разрешающий РНМ (от линии к шинам) и блокирующий орган направления мощности БНМ (от шин в линию).
Орган тока нулевой последовательности
М
УV

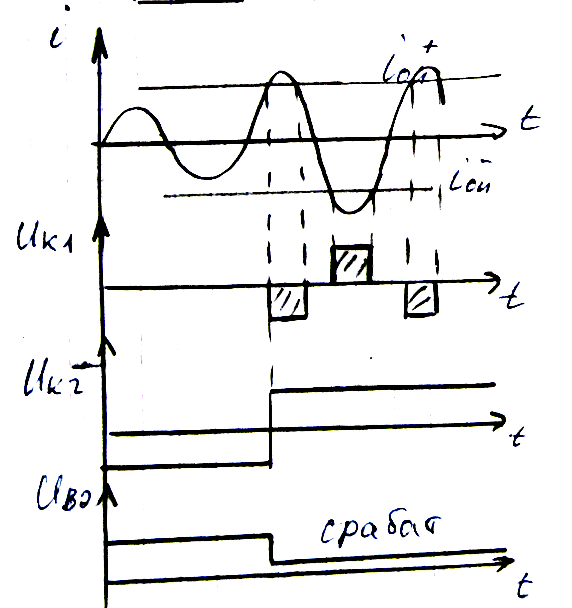

От датчика тока сигнал поступает на МУ,в котором регулируются уставки ion+ и ion-.Частотный фильтр отстраивает от высших гармоник и апериодич составляющей. Двухпороговый компаратор К1 формирует разнополярный импульс, а К2 преобразует двухполярные импульсы в однополярные и обеспечивает задержку на возврат при исчезновении их.
Положительное направление Uк2 является признаком срабатывания и этим напр открывает выходной транзистор выходного элемента.
Логическая часть токовой направленной защиты
На откл
3I0
3U0
3I0
Токовая направленная защита нулевой последовательности выполняется четырёхступенчатой.
1я ступень – отсечка без выдержки времени
2я и 3я ступень – отсечки с выдержкой времени
4я ступень – чувствительная защита – МТЗ
1я и 2я ступень выполняются только с разрешающим ОНМ. Они срабатывают при близких КЗ, где уровень 3U0 достаточно высок.
3я и 4я ступень выполняются с любым ОНМ. Время срабатывания задаётся с помощью элемента T. Причём любая ступень может быть направлена либо ненаправлена в зависимости от XS.
В защите используется 2 канала:
– основной – 1я-4я ступени – ОН через схему «ИЛИ» действует на общий выходной каскад
–дополнительный – два органа 4й ступени – действуют на выходной каскад.
Срабатывание выходного каскада происходит при поступлении сигнала по обоим каналам. Органы 4й ступени наиболее чувствительны и поэтому должны сработать в любом случае. Вероятность одновременного отказа двух реле 4й ступени маловероятно.
Функциональный и тестовый контроль
Функциональный контроль основан на анализе выполнения сигналов измерительных, логических и временных органах при входных воздействиях поступающих от защищаемых объектов.
Принцип работы:
Задаётся максимально возможное значение времени нахождения контролируемого органа в состоянии срабатывания tcmax. Если при отсутствии неисправности внешней сети tc>tcmax это свидетельствует о возникновении неисправности в этом органе.
Тестовый контроль осущ с помощью отдельных блоков, которые вырабатывают специальные тестовые сигналы и с помощью специальных дешифраторов распознаются те блоки, которые неуд тому или иному виду тестов.
