29.Шдэ 2802 (2801). Структура и логическая часть дистанционной защиты
ШДЭ 2801 содерж осн комплект защиты, в кот входят:
1)трёхступенчатая дистанционная защита,действующая при всех многофазных КЗ
2)четырёхступенчатая токовая защита нулевой последов
3)токовая отсечка от однофазных КЗ и блоков питания
ШДЭ 2802 дополнительно содержит резерв комплекта, в кот входит двухступенчатая дистанционная защита, двухступенчатая защита от замыкания на землю,блок питания.
1)трёхступенчатая дистанционная защита
ДН, ДТ – датчики напряжения и тока
Ф1,…,Фn – формирователи сравнивания величин
Реагирующий орган(РО).Различают первого вида, кот обеспечивает время несовпадения с заданным временем, а РО второго вида сравнивает время несовпадения с временем совпадения.
Причём первый орган предназначен для формирования прямоугольных характеристик, а второго для круговых характеристик.

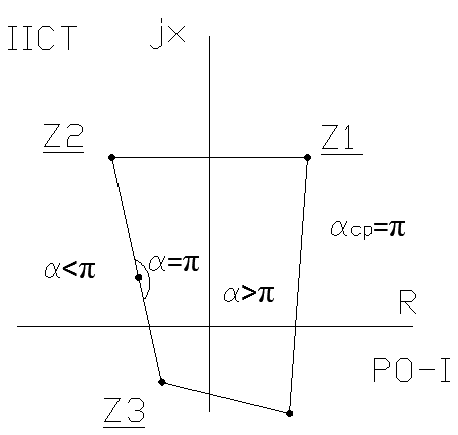

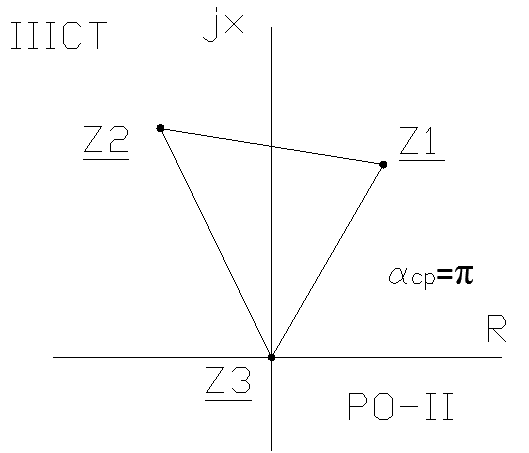

Характеристики срабатывания:

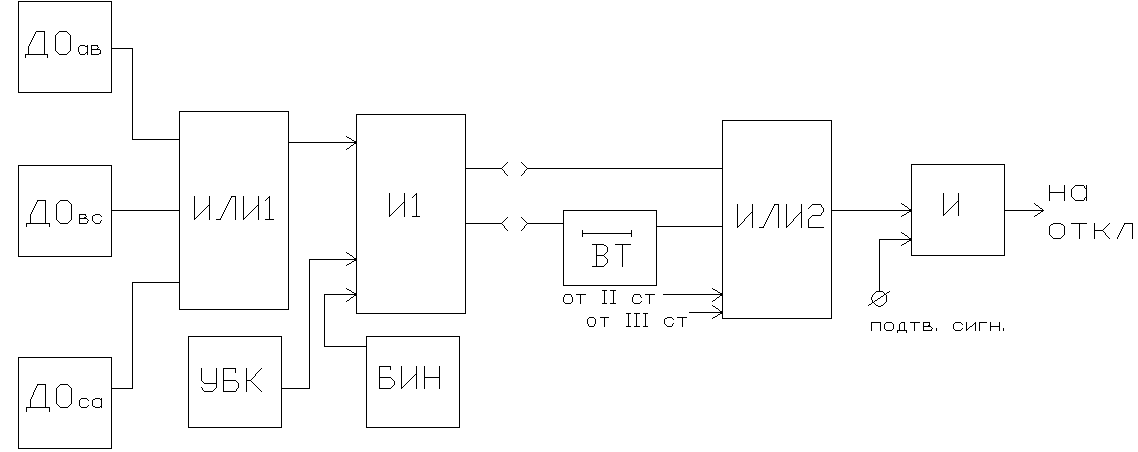

Логическая часть дистанционной защиты
Рассмотрим на примере I-й ступени:
С помощью накладки SX ввод или вывод выдержки времени. На элементе ИЛИ 2 кроме основного сигнала, заводятся сигналы от II и III ступени при их срабатывании. На второй вх сх U подаётся доп подтв сигнал и только при наличии двух сигналов логич эл U будет срабатывать.
УБК – устройство блокировки при качании.
Механические колебания ротора частей системы – качание.При качании вектор вх сопр может попасть в область срабатывания, хотя КЗ не произойдёт. Следовательно надо различать неопасный режим качания от режима КЗ. Основным фактором , по которым они различаются – наличие существенных изменений электронных величин за малые промежутки времени при КЗ и незначительные изменения при качании.

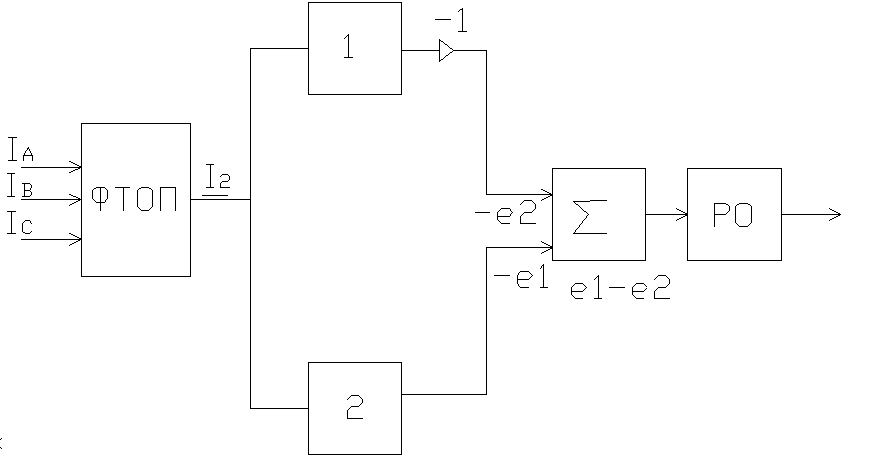

1 – инерционный элемент
2 – безинерционный элемент
С
выхода фильтра обратной последовательности
сигнал I2
поступает
на инерционный и безинерционный элементы.
На выходе инерционный эл сигнал
инвертируется и складывается суммуматоре
с сигналом е1.
В установившемся режиме U∑вых
=е1-е2≈0.
При КЗ I2 скачкообразно изменяется, в инерционном элементе начинается переходной процесс и сигнал на выходе существенно отличается.
При качаниях схема ведёт себя примерно так же, как и в установившемся режиме.
U∑вых – установившейся режим либо качания.
U∑вых – КЗ.
БИН – блокировка при неисправностях в цепях напряжения.
Неисправности в цепях напряжения (обрывы проводов, перегорание предохранителей) приводят к снижению напряжения на входе дистанционного органа во многих случаях почти до нуля.
R2=R3
R1≠R2 и R3

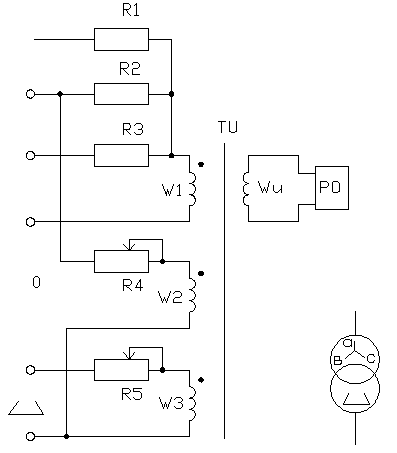

Через w1 протекает ток и создаёт магнитный поток в сердечнике трансформатора TV. Этот поток компенсируется потоком от обмотки W3.
Таким образом при любых КЗ не связанных с землёй магнитные потоки от w1 и w3 cкомпенсируются и реагирующий орган не работает.
При КЗ на землю возникший небаланс токов компенсируется обмоткой w2.
При любых видах КЗ имеется полная компенсация потоков и реагирующий орган не работает.
При обрыве цепи компенсация потоков нарушается и РО срабатывает.
БИН – 1 – нет обрыва.
УБК – 1 – нет качаний.
