Спец. способы проходки стволов Механизированная проходка стволов

Механизированная проходка стволов

Механизированная проходка - увеличение производительности и снижения себестоимости работ, которое было достигнуто с созданием техники по механизированной проходке стволов. Эта техника позволяет вести работы по проходке без штанги и транспортировке горной массы параллельно и постоянно. Применение данной техники возможно в следующих вариантах:

- проходка стволов со штангой и оборудованием для транспортировки материала с помощью воздуха;

- проходка стволов с бурением опережающей скважины с последующим её расширением (технология Рейсборен) ;

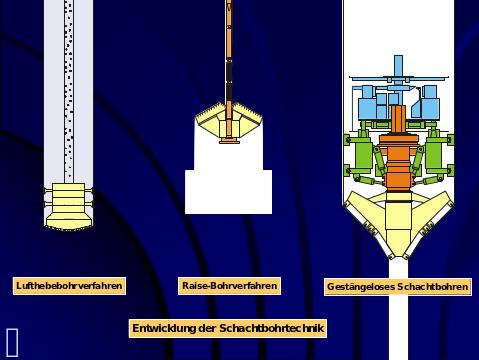

• проходка стволов способом бурения с буровой машиной без штанги с технологией предварительного бурения (Рейсборен) по технологии V-Mole (правая картинка);

• проходка стволов на полное сечение без предварительного бурения.

1. Техника бурения с помощью воздуха

Бурение со штангой и транспортировкой материала с помощью воздуха (левая картинка) представляет собой проходку ствола на полное сечение с постоянным транспортом материала на первой фазе и производства крепления на второй фазе. При бурении пульпа играет роль не только транспортировки материала и охлаждения, а также и стабилизации стенки ствола.

После проведения буровых работ крепление подаётся в ствол ещё заполненный пульпой.

Профессионально данный метод для проходки глубоких стволов ещё не подтвержден. Даже, если будет получено подтверждение, что данную технологию можно применять, всё равно остаётся под сомнением применение данного метода в будущем, так как неизвестно обеспечит ли этот метод поставленные цели и будет ли экономически целесообразным.

По сравнению с вышеназванной техникой за последние три десятилетия очень большой успех получила современная техника и технология бурения Рейсборен и безштанговая технология бурения стволов.

2. Техника бурения Рейсборен

Технология бурения Рейсборен (средняя картинка) это полно- механическое бурение со штангой для вертикальных стволов, которой необходимы следующие условия – породы должны быть устойчивыми и должен быть подсечной горизонт. Сначала бурится пилотная скважина строго вертикально с максимальным диаметром 380 мм и затем снизу расширителем разбуривается на конечный диаметр.

Ограничениями применения является то, что работы по креплению ствола возможно вести только после того как будет пробурен ствол.

Новые границы применения технологии Рейсборен были достигнуты в Южной Африке нашей фирмой партнером и проходческой организацией RUC. Ствол был пробурен на глубину более 1.100 метров с диаметром ствола 5 метров.

3. Техника безштангового бурения

3.1. Бурение на опережающую скважину

Для проходки глубоких стволов с диаметром более 5 метров применяется буровая машина без штанги (картинка справа). Условия для применения следующие: породы должны быть устойчивые и предварительно осуществлено бурение по технологии Рейсборен с диаметром от 1,2 до 2,4 метра вертикально с допустимым отклонением. Проходка, транспорт породы и возведение крепления происходят постоянно и параллельно.

Вертикальность ствола обеспечивается через управление буровой установкой с помощью лазерного луча. Глубина ствола не зависит от оборудования. Практически глубина может быть такой, насколько можно будет провести предварительное бурение по технологии Рейсборен.
