Проветривание при углубке стволов

Схема проветривания углубляемого ствола должна увязы­ваться со схемой проветривания шахты в целом. В зависимости от глубины ствола, направления вентиляционной струи по экс­плуатационному стволу, категории шахты по газу, схемы углубки ствола, возможно проветривание забоя сквозной струёй воздуха, способом нагнетания, всасывания с комбинированием этих спо­собов. Проветривание сквозной струей воздуха возможно при углубке со спуском породы по гезенку или скважине большого диаметра на подготовляемый горизонт.

В большинстве случаев при углубке стволов применяется нагнетательное проветривание. При углубке воздухоподаю-щих стволов продукты взрывных работ не должны попадать на све­жую струю, поэтому применяется комбинированная схема (рис. 4.10, а).

В

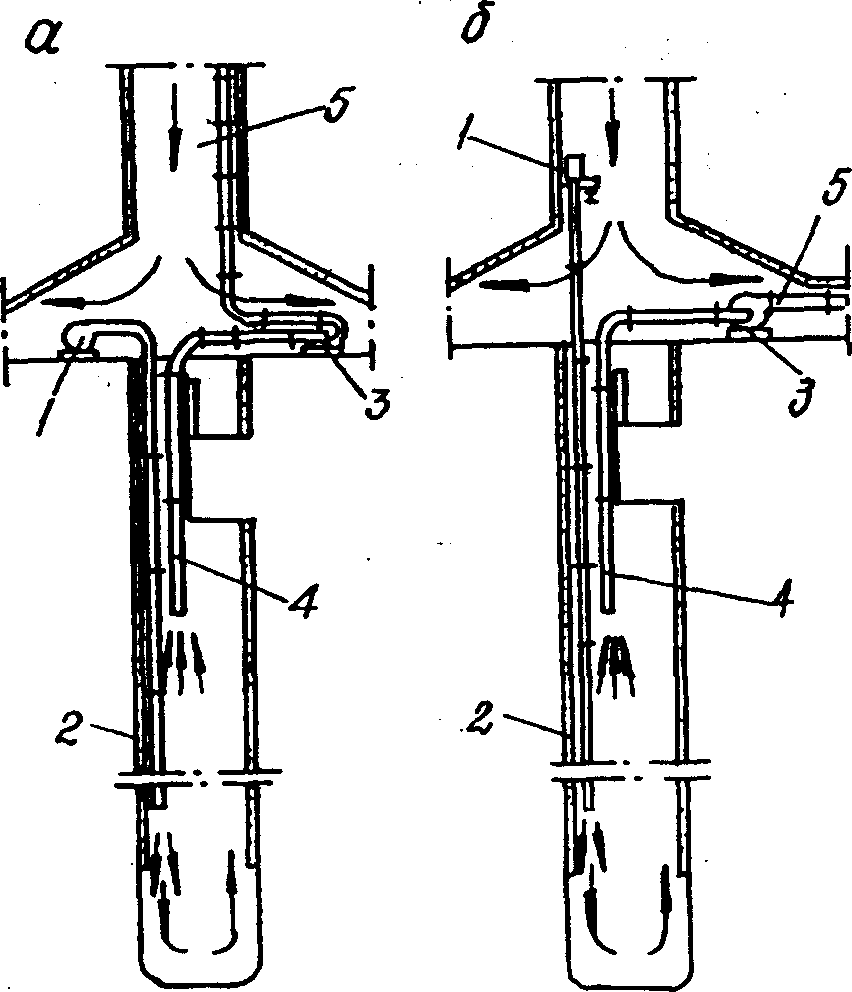

Рис. 4.10. Схемы проветривания углубляемого воздухоподающего ствола: 1 - вентилятор нагнетательный; 2 - трубы нагнетающие; 3 - вентилятор всасывающий; 4 - трубы всасывающие; 5 - трубы выдающие

ентилятор 1 устанавливается на свежей струе в сопряжении или в стволе на полке выше горизонта и по ставу труб 2 нагнетает свежий воздух в забой ствола. Вентилятор 3, установленный в том же сопряжении по трубопроводу 4 длиной 15-20 м, засасывает из ствола воздух и по ставу 5 выдает его либо на поверхность, либо к скиповому стволу или в вентиляци­онную выработку для обособленного проветривания электровоз­ного депо (рис. 4.10, б).

Скиповые и породоуглубочные стволы в вентиляционном от­ношении обычно нейтральны, но в некоторых случаях по ним выдается исходящая струя. Проветривание углубки таких ство­лов осуществляется нагнетательным способом. Вентилятор устанавливается либо на поверхности, либо на свежей струе на рабочем или вентиляционном горизонте. Вентиляционные тру­бы монтируют в стволе. Исходящая струя направляется на по­верхность по всему сечению ствола.

Расчет проветривания и выбор вентиляционного оборудова­ния производится аналогично, как при проходке стволов. Проветривание углубляемых стволов обычно осуществляется вентиляторами типа ВМ-4м, ВМ-5м, ВМ-6м с применением металлических и гибких прорезиненных труб диаметром 0,4-0,7 м.

Водоотлив при углубке стволов

При углубке стволов в зависимости от величины притока воды, как и при проходке стволов, водоотлив осуществляется проходческим бадьевым подъёмом и с применением насосов различной конструкции.

Откачка воды из забоя углубляемого ствола обычно осу­ществляется на рабочий горизонт при шаге углубки на один-два этажа. Проходческие лебедки для подвески насосов могут быть расположены на поверхности на вентиляционном, рабочем или углубочном горизонтах, в специальной камере у ствола и на пол­ках в стволе (рис. 4.9). Применение подвесных проходческих на­сосов на углубках стволов снижает темпы работ, поэтому они применяются только в том случае, когда нельзя осуществить бо­лее эффективные способы водоотлива.

Распространенным способом водоотлива при углубке ство­лов является спуск воды по скважине, на подготовляемый гори­зонт с последующей откачкой горизонтальными насосами на ра­бочий горизонт или непосредственно на поверхность. Такой спо­соб водоотлива возможно применить в том случае когда на под­готовляемом горизонте можно пройти выработку под центр углу­бляемого ствола. Бурение скважины для спуска воды в пределах ствола можно производить как сверху вниз, так и снизу вверх. При бурении сверху вниз буровой станок устанавливается у за­боя ствола на полке, что затрудняет производить одновременно с бурением скважины работы по оснащению ствола.

В Кузбассе при углубке стволов на шахтах «Красногорская», «Тайбинская», «Зиминка», «Центральная» и других сбоечно-буровой машиной СБМ-ЗУ была пробурена скважина диаметром 190 мм снизу вверх с расширителем прямого хода, армирован­ного пластинками победита. Очистка скважины по мере необхо­димости производилась буровой машиной. Бурение скважин снизу вверх имеет значительные преимущества перед бурением сверху вниз, так как позволяет иметь скважину большого диаме­тра, не требующую обсадки трубами; облегчает очистку скважи­ны, допускает полное совмещение работ по бурению скважины с работами по оснащению углубки ствола оборудованием.

Для бурения скважин снизу вверх диаметром 90, 130 мм на глубину 120 м Новогорловским машиностроительным заводом выпускаются буровые машины типа БИП-2 и ВИК-2 для бурения в породах средней крепости и Б100-200 в крепких породах. Буро вой шлам из скважин удаляется промывкой. При значительной обводненности действующей части ствола нельзя допускать попадания воды в забой углубляемой части ствола, что достигается водоулавливанием. Выбор способа водоулавливания определяется принятой схемой углубки.

При углубке с использованием всего сечения ствола, без устройства предохранительных сооружений, водоприток в дей­ствующей части ствола можно снизить путем проведения после­дующей цементации, а также устройства водоулавливающих ко­лец выше сопряжения ствола с рабочим горизонтом.

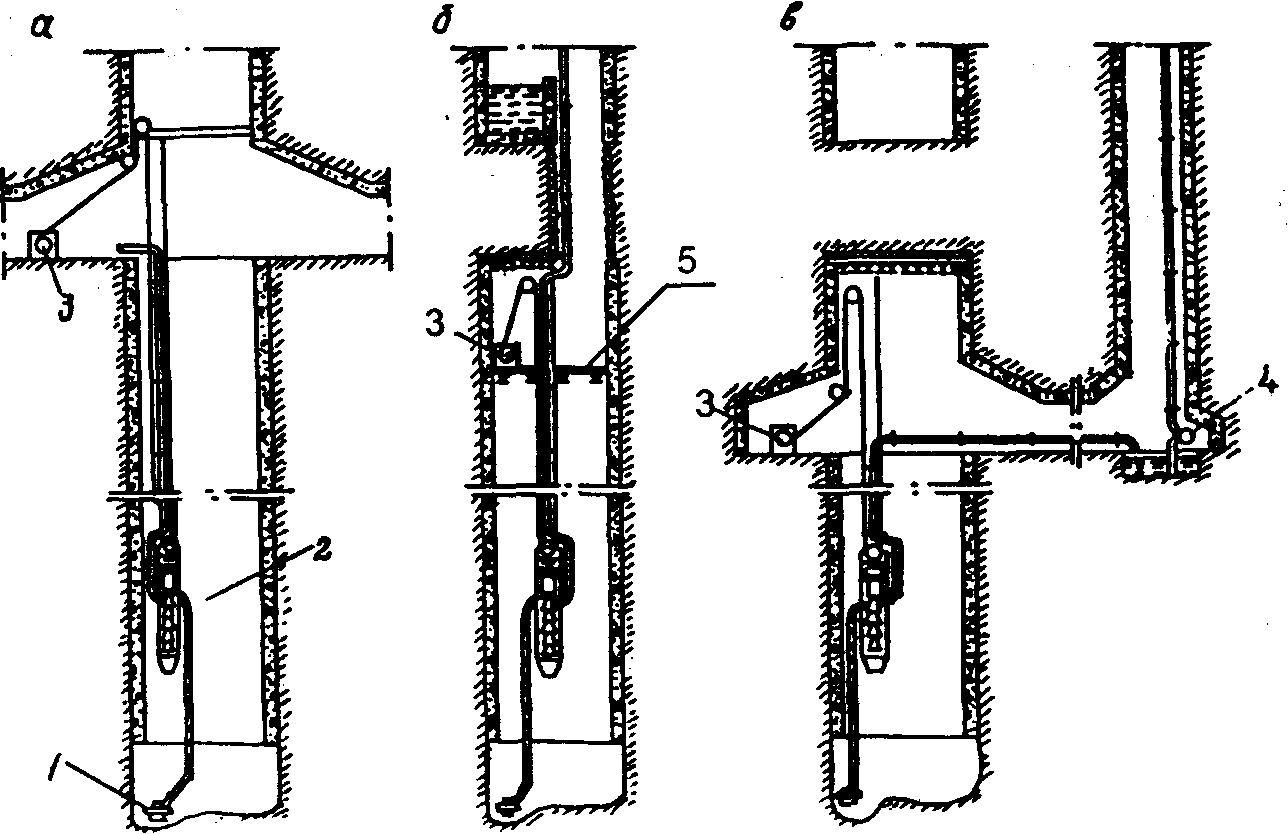

Рис. 4.9. Лебедка подвесного насоса установлена на:

а - рабочем го­ризонте; б - на специальном полке; в - на углубочном горизонте:

1 - забойный насос, 2 - бак подвесного насоса, 3 - лебедка,

4 - водосбор­ники перекачной станции, 5 - спец. полок для лебедки
