7. Самосинхронизация синхронных генераторов. Условия самосинхронизации сг.

При самосинхронизации операция по синхронизации Г носит упрощенный характер. Г разворачивается до синхронной скорости, включается выключатель Г-ра и сразу же после этого подается Iвозб на обмотку возбуждения Г. За 1-2 проворота Г втягивается в синхронизм. В ПУиТ допускается самосинхронизация Г для аварийных и нормальных режимов работы ЭС. Согласно ПТЭ способ самосинхронизации разрешается проводить в аварийных условиях на ТГ мощностью до 200 МВт и на ГГ до 500МВт и на Г большей мощности, если величина Iуд в момент включения не превышает Iном в 3 раза.

Для того, чтобы включить Г в сеть не сопровождающимися большими толчками I и качаниями, д.б. соблюдены следующие условия:

- Г не возбужден;

- АГП отключено;

- Uост на выводах Г не должно превышать 0,2 Uном;

- скольжение Г не должно превышать допустимых значений;

- ускорение Г в момент включения не должно превышать допустимых значений 0,5 Гц за 1 сек (у Г без успокоительной обмотки), 2-2,5 Гц (для ТГ и ГГ с успокоительной обмоткой).

8 Синхронные двигатели, принцип действия, достоинства и недостатки.

Синхронная машина, работающая параллельно с сетью автоматически переходит в двигательный режим, если к валу ротора приложить тормозной момент. При этом машина начинает потреблять из сети активную мощность и возникает электромагнитный вращающий момент. Частота вращения ротора остаётся неизменной жестко связанной с частотой сети по соотношению

n1 = n2 = 60 f / p, что является важнейшим эксплуатационным свойством синхронного двигателя.

Достоинства:

- возможность работы при cosφ= 1. это приводит к улучшению соsφ сети, а также к сокращению размеров двигателя, т.к. его ток меньше тока асинхронного двигателя той же мощности;

- возможность работы как генератор реактивной мощности;

- меньшая чувствительность к колебаниям напряжения, т.к. Ммах Ξ U, а у АД Ммах Ξ U²

- строгое постоянство частоты вращения независимо от нагрузки на валу.

Недостатки:

- сложность конструкции;

- сложность пуска;

- сложность регулирования частоты вращения, которое возможно только путем изменением частоты питающего тока.

9 Совместное действие апв и рз. Поочередное апв.

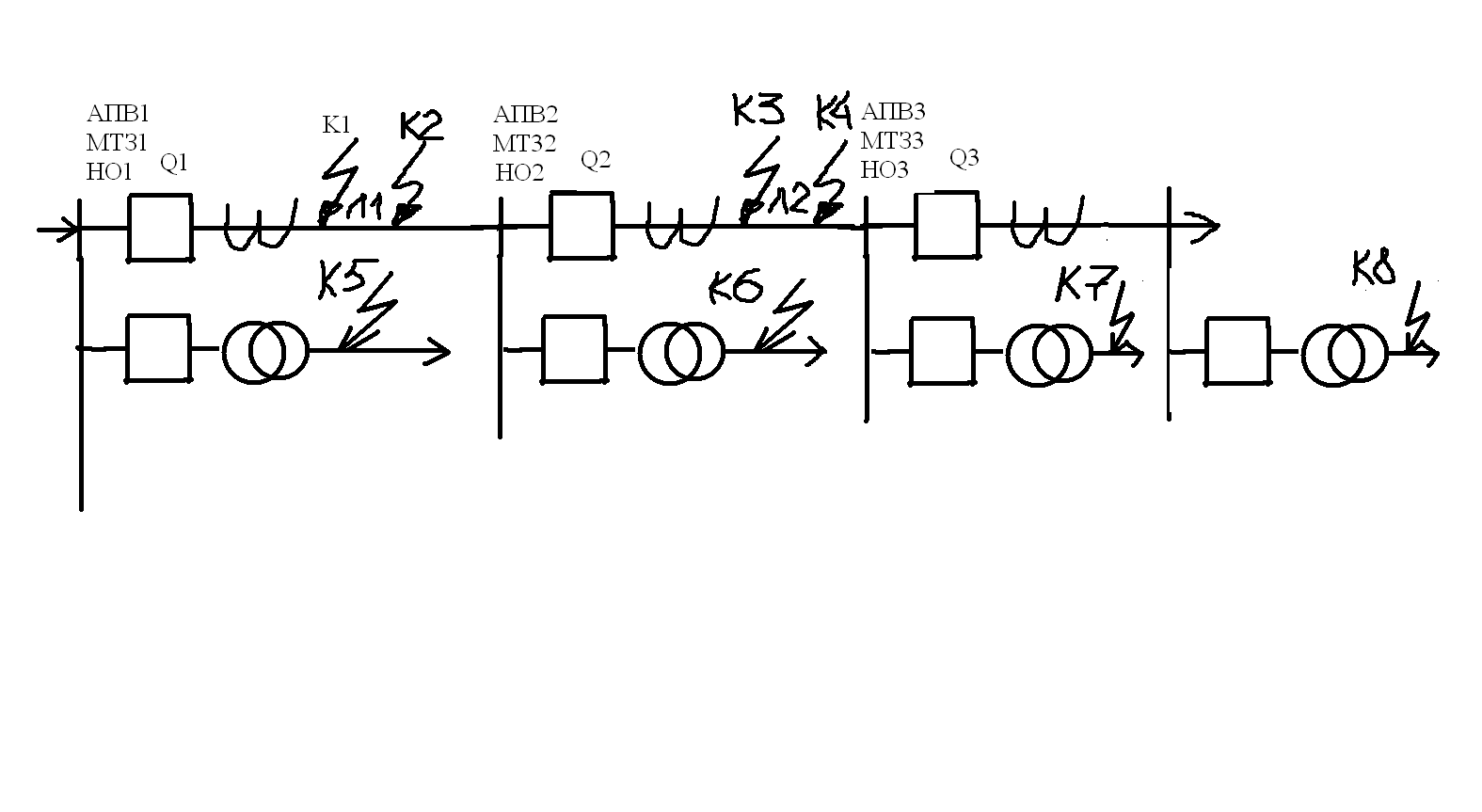

Для реализации поочередного АПВ время срабатывания каждой последующей линии выбирается на t больше времени УАПВ предыдущей линии. На каждой линии установлена неселективная отсечка или ускоренное действие селективной защиты. Изначально разрешено действие НО. Рассмотрим условие взаимодействия РЗ и АПВ. В этом случае на примере коротких замык К3 и К4. Ток срабатывания НО выбирают таким образом, чтобы зона действия НО охватывала защищаемую линию и часть смежной (чем меньшую, тем лучше). Поэтому при КЗ в точке К3, входящей в зону действия НО1, одновременно будут отключаться Q1 и Q2 неселективными отсечками НО1 и НО2. Первым будет включаться Q1 устройством АПВ1. При действии АПВ1 одновременно с включением Q1 продолжается разрешение на действие НО1 на время, достаточное для ускоренного отключения повреждения на Л1, а затем запрещает действие НО1 на время, достаточное для селективного отключения на Л1. Т.к. после включения Q1 , Q2 еще не включился. По линии Л1 не протекает ток повреждения и НО1 не действует. К моменту включения Q2 наступает запрет действия НО1 и поэтому при включении Q2 и возникновении тока устойчивого повреждения запускается МТЗ1. При включении Q2 устройство АПВ2 одновременно воздействует на НО2 как и УАПВ1 при включении НО1 и поэтому при включении Q2 будет продолжено разрешение действия НО2 и она ускоренно отключит Q2. Т. о. устойчивое повреждение в точке К3 отключается ускоренно (в 1-2 раза).

При повреждении в т. К4, находящейся вне зоны действия НО1, будет действовать НО2.
