47 Расчет установившегося режима трехфазного кз. Влияние и учет нагрузки.

Установившимся режимом называют такую стадию переходного процесса, при которой все возникшие в начальный момент КЗ свободные токи в синхронной машине затухли и измене­ние напряжения на ее зажимах под действием АРВ прекращено(через 3-5 сек после КЗ) Параметры короткозамкнутой цепи при установившемся режиме можно определить на основании характеристик холостого хода (х.х.х.) и КЗ синхронной машины, ее синхронных сопротив­лений в продольной и в поперечной осях, сопротивления рас­сеяния статора и предельного тока возбуждения.

Синхронное сопротивление генератора Xd=Xr(индукц. сопротивление рассеяния обмотки статора)+Xad(инд сопротивление продольной реакции статора)

Характеристика ХХ это зависимость ЭДС генератора от тока возбуждения E*=f(I*в) она выражается в относительных единицах.

Характеристика КЗ это зависимость установившегося тока КЗ от тока возбуждения

Предельный ток возбуждения – это наибольшее значение тока возбуждения при форсировке возбуждения

Влияние и учет нагрузки.

1 Предварительно нагруженный генератор имеет большую ЭДС, чем генератор, работающий на ХХ

2 Нагрузка влияет на величину и на распределение тока в схеме нагрузка шунтирует поврежденную ветвь и тем самым уменьшает внешнее со­противление цепи статора. Это приводит к увеличению тока генератора, уменьшению его напряжения и соответственно уменьшению тока в месте КЗ. С увеличением удаленности КЗ влияние нагрузки сказывается сильнее. А нагрузка, присоединенная непосредственно к точке КЗ, в установившемся режиме не играет никакой роли.

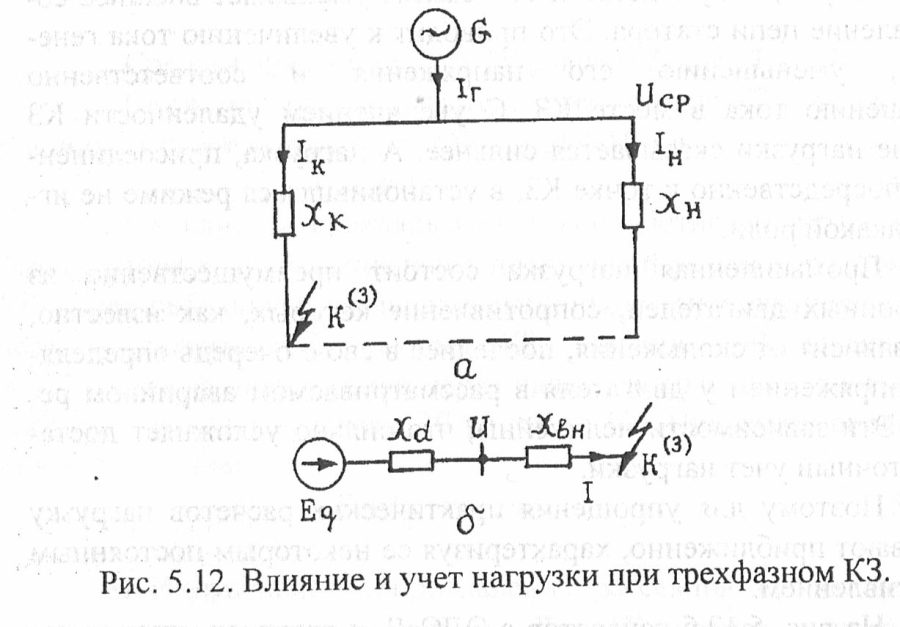

На рис-

U=E_q-Ix_d

U=Ix_вн

Х_*нагр=x_dUном/( Eq-Uном)

48 Основные и дополнительные средства защиты при напряжении до 1000в

Основные средства:

- диэлектрические перчатки;

- ремонтно-монтажные инструменты с изолирующими рукоятками;

- указатели напряжения;

- изолирующие штанги и электроизмерительные клещи.

Дополнительные средства:

- диэлектрические галоши;

- диэлектрические резиновые коврики;

- изолирующие подставки.

49 Основные элементы заземляющих устройств и требования пуэ к величине их сопротивления

Защитное заземление это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей электрического и технологического оборудования, которые могут оказаться под напряжением. Защитное заземление обеспечивает снижение напряжения между оборудованием, оказавшимся под напряжением, и землей до безопасной величины. Применяется в трехфазной трехпроводной сети напряжением до 1000 В переменного тока с изолированной нейтралью, однофазной двухпроводной, изолированной от земли, а также в двухпроводных сетях постоянного тока с изолированной средней точкой обмоток источника тока и выше 1000 В с любым режимом нейтрали.

Безопасность достигается благодаря тому, что:

• Человек, находясь вблизи заземленного электрооборудования, имеющего замыкание на корпус, и касаясь корпуса, окажется под воздействием только части полного напряжения напряжения прикосновения. Оно равно разности между напряжением, имеющемся на корпусе поврежденного электрооборудования, и напряжением на поверхности земли (пола), где находятся ноги человека;

• Происходит выравнивание потенциалов основания, на котором стоит человек, и заземленного оборудования (подъемом потенциала основания, на котором стоит человек, до значения близкого к значению потенциала заземленного оборудования).

Конструктивными элементами защитного заземления являются заземлители и заземляющие проводники. В качестве естественных заземлителей применяются:

• Расположенные под землей водопроводные и другие металлические трубопроводы, за исключением трубопроводов горючих жидкостей, а также горючих или взрывоопасных газов;

• Металлические конструкции зданий и сооружений, имеющие соединения с землей;

• Обсадные трубы, металлические шпунты гидротехнических сооружений;

• Свинцовые оболочки кабелей, проложенных под землей.

В качестве искусственных заземлителей применяются:

• Вертикально забитые стальные трубы длиной 23 м и диаметром 2562 мм; стальные прутки диаметром 1012 мм, стальные уголки 6060 мм и близкие к ним;

• Горизонтально уложенные стальные полосы и круглые проводники.

Сопротивление заземляющего устройства для установок напряжением до 1000 В не более 4 Ом; если мощность источника тока меньше 100 кВА, то не более 10 Ом.

Заземление электроустановок не выполняется при номинальном напряжении 36 В и ниже переменного и 110 В и ниже постоянного тока во всех случаях, кроме взрывоопасных установок.

Присоединение заземляющих проводников к заземлителям и заземляемым конструкциям выполняется только сваркой, а к корпусам аппаратов и машин сваркой или болтовым соединением.
