31.Асинхронные двигатели с фазным ротором. Их достоинства и недостатки

Обмотка ротора такая же как и обмотка статора. Концы фаз обмотки выводятся на контактные кольца, которые жестко связаны с ротором. К контактным кольцам через щетки включается активное сопротивление. Включение активного сопротивления во время пуска приводит к увеличению пускового момента, а во время работы позволяет регулировать скорость вращения. Кроме того, в обмотку ротора можно вводить добавочные ЭДС, что также позволяет регулировать скорость вращения.

32.Асинхронные короткозамкнутые двигатели с улучшенными пусковыми характеристиками.

Двигатели с короткозамкн. обмоткой ротора имеет лучшие рабочие хар-ки (большие значения КПД, cosφ, большая надежность работы и т.д.), но его пусковые хар-ки хуже, чем двигателя с фазным ротором и для их улучшения были разработаны двигатели с двойной “беличьей клеткой” и с глубоким пазом ротора.

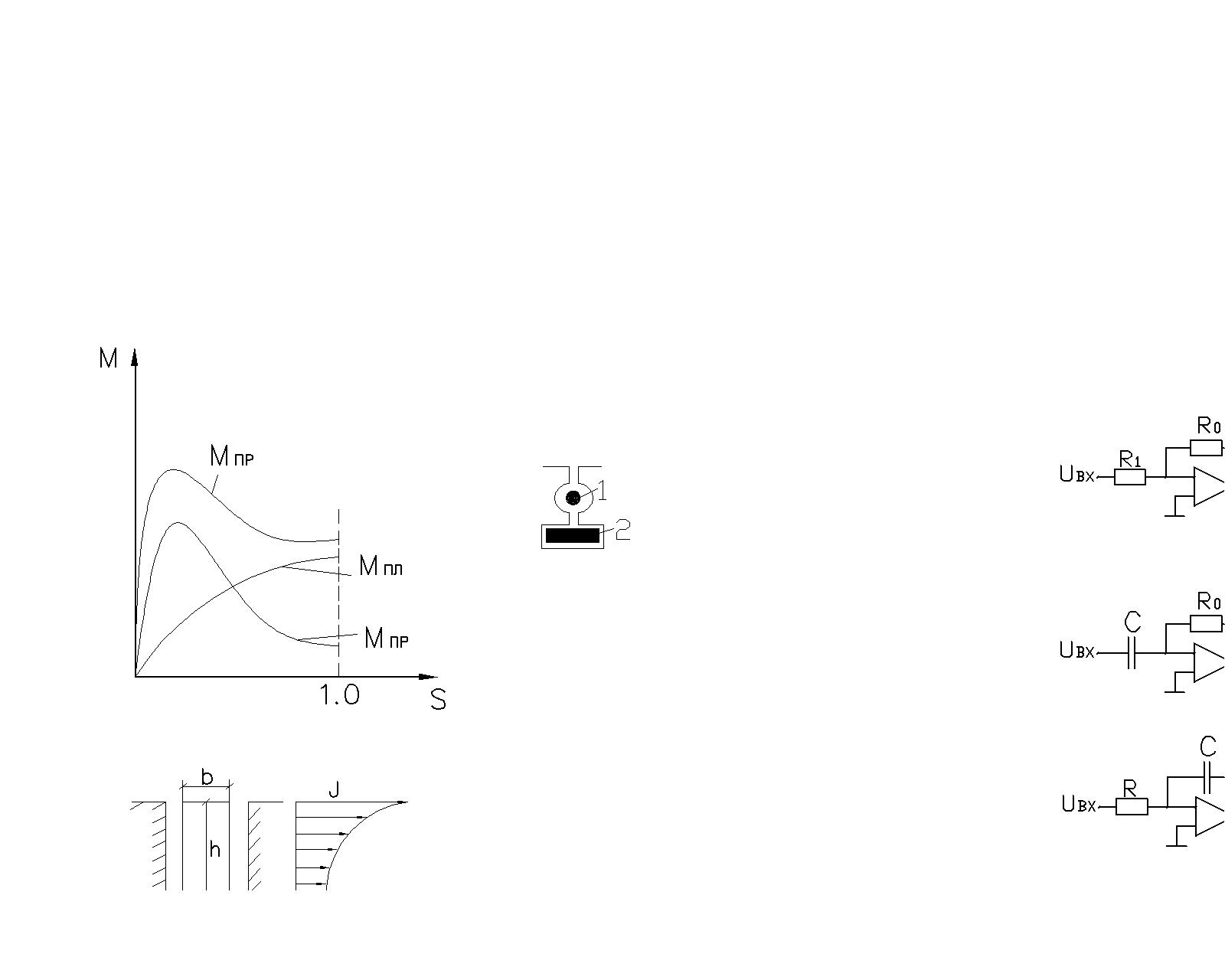

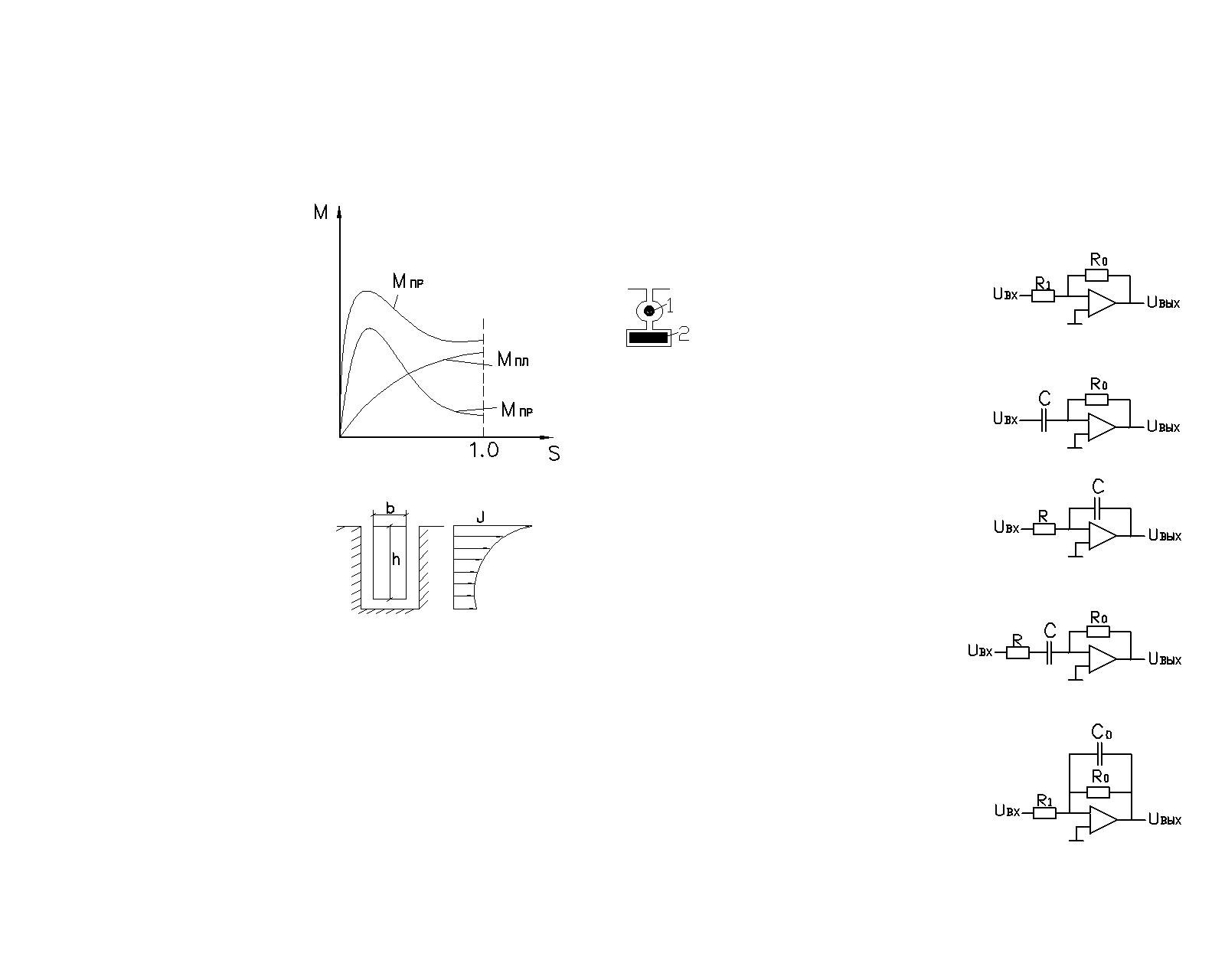

а ) пусковая обмотка (1) имеет меньшую площадь поперечного сечения, выполнен. из материала с повышенным сопротивлением. Рабочая обм. (2) вып-на из обычных материалов. Во время пуска двигателя в ход, когда f₁=f₂ индукт. сопрот. рабочей обм-ки значит. больше индукт. сопрот. пусковой Х_2Р>>Х_2П, тогда .

Поскольку пусковая обмотка обладает большим акт. сопрот., то по ней протек. больший пусковой ток и как следствие созд. больший пуск. момент. Для размещ. обмотки требуются большие размеры двигателя, увеличение затрат цветных металлов и => увеличение стоимости.

Несколько понижен cosφ по отношению к нормальному исполнению.

б ) Принято считать h/b>10, h>30мм (стержень ротора однородный). В глубокопазном двигателе во время пуска используется вытеснение тока на поверхность проводника. Когда f₁=f₂, нижние слои обладают большим инд. сопрот., в связи с этим ток на поверхности проводника распред-ся неравномерно. В этом случае сечение используется не полностью. После запуска f₂ снижается, инд. сопрот. также сниж-ся и ток по высоте распределяется равномерно. Такой тип двигателей обладает прим-но одинаковыми пусковыми хар-ми что и двухклеточный, но он более дешевый.

33.Виды ответственности за нарушение правил техники безопасности при эксплуатации электроустановок

Осуществляет контроль за соблюдением законодательства и технических норм и правил по охране труда. Внутриведомственный надзор осуществляется министерствами и ведомствами, которым подконтрольно предприятие. Высший надзор осуществляет генеральный прокурор.

Виновные лица привлекаются к следующим видам ответственности:

• общественная;

• дисциплинарная, заключающаяся в строгом выполнении трудовой и производственной дисциплины. Мерами наказания являются: замечания, выговор, перевод на нижеоплачиваемую работу, смещение с должности, увольнение по статье;

• административная, ответственность перед органами госнадзора, инспекцией труда. Предусматривает штраф;

• материальная, заключается в полном или частичном возмещении материального ущерба;

• уголовная, наступает в соответствии с уголовным кодексом и предусматривает штраф, лишение свободы.
