1 Защита генератора от замыканий на землю в одной точке обмотки возбуждения

На генераторах небольшой мощности такая защита не устанавливается. Такие повреждения выявляются на них при периодических проверках. Защита предусматривается на мощных турбо- и гидрогенераторах. На гидроген-рах защита выполняется с действием на отключение. На турбогенераторах защита действует на сигнал, за исключением генераторов с выпрямительными системами возбуждения, где защита действует на отключение.

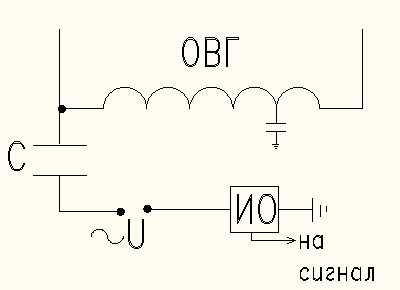

Защита выполняется по принципу наложения на обмотку возбуждения напряжения от постороннего источника.

(Если есть замыкание на землю в ОВГ, в цепи с измерительным органом( ИО) протекает ток через ёмкость С и Совг, это плохо, следует чем больше Совг, тем больше ток)

Конденсатор С предотвращает протекание постоянного тока при повреждениях.

Недостаток схемы: снижение чувствительности при увеличении Совг по отношению к земле.

Для повышения чувствительности частоту накладываемого напряжения уменьшают до 12-18 Гц. Это дорого, поэтому такой способ сложен.

Обеспечить независимость чувствительности от ёмкости обмотки возбуждения по отношению к земле можно наложением напряжения прямоугольной формы.(нужен формирователь импульсов на базе ОУ)

Основное достоинство защиты: отсутствие мёртвых зон и работоспособность как на вращающемся, так и на остановленном генераторе.

Для отстройки от случайных замыканий защита может выполняться с выдержкой времени.

2 Защита трансформаторов без выключателей на стороне высокого напряжения

Такие схемы использ-тся на подстанциях в распр. сетях 35-220 кВ. При этом тр-ры подкл. к ист. питания по блочной схеме линия-тр-р либо через отделители(3ф. раз-ли с дистанционным управлением). Питание защит тр-ров(рассматриваемых подстанций) осуществляется на переменном опер. токе.

Для отключений повреждений в тр-ре при блочной схеме применяются следующие способы:

1)Непосредственное реагирование защиты линий на к.з., возникшее в тр-ре.

Использ-ние з-ты линии как основной з-ты тр-ра неэффективно вследствии её недостаточной чувствительности к повреждениям внутри бака. Поэтому, такое решение допускается только для трансформаторов малой мощности.

2) Воздействие сработавших защит тр-ра на короткозамыкатель, создающий искусственное к.з. у вводов высшего напр-я тр-ра, с последующим отключением этого к.з. защитами линии.

3) Более универсальным является использование телеотключения. При возникновении повреждений в тр-ре отключающая команда от защит тр-ра по специальным каналам связи передаётся на отключение выключателей линии. В бестоковую паузу отключается отделитель, после чего выключатели линии могут быть включены повторно. Телеотключение особо эффективно, когда питающие линии имеют в/ч каналы связи. Это определяется тем, что блокирующие в/ч сигналы и в/ч сигналы отключения могут передаватся по одному каналу.

П ри подключении тр-ра к источнику питания с помощью отделителя для откл-ния в нём повреждений наиб. широко используется способ, заключающийся в создании искусственного к.з. на выводах ВН тр-ра при срабатывании его защит. Ликвидация этого к.з. защитами питающего конца линии, отключение отделителя в бестоковую паузу и повторное включение линии под напряжение после отключения отделителя. Для этого требуется обеспечить отключение отделителя в бестоковую паузу. Устройства для этого делят на 2 основные группы:

а) Разрешающие отключение отделителя при отсутствии тока в цепи короткозамыкателя, а также отсутствии напржения и тока в фазах отделителя. Все виды контроля действуют по схеме «и». Введение контроля напряжения предотвращает подачу команды на отключение отделителя при работе газовой защиты, когда токи повреждения могут быть весьма малы.

б) Разрешение отключения отделителя при отсутствии тока в цепи короткозамыкателя. Применяется для тр-ров небольшой мощ-ти.
