117. Определить неисправность асинхронного двигателя с фазным ротором, если он запускается при незамкнутой цепи ротора.
Межвитковое КЗ в цепи ротора
118. Для каких целей используются контакторы и пускатели. Отличия. Требования.
Контакторы используются в системах управления электроприводами для включения и отключения приемников электроэнергии.
Электромагнитные пускатели предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с к.з. ротором. При наличии тепловых реле пускатели осуществляют также защиту электродвигателей от перегрузок недопустимой продолжительности.
Различия:
1)Габариты (контактор больше), для слаботочных цепей используются только пускатели.
2)Конструкция. Любой контактор имеет в своем составе мощные пары силовых контактов, оснащенные дугогасительными камерами. Собственного корпуса контактор не имеет и монтируется в специальных, закрытых помещениях.
Силовые контакты пускателя всегда укрыты пластиковым корпусом, следовательно, он имеет более высокую степень защиты (можно устанавливать повсеместно). Дугогасительных камер нет (нужно использовать в менее мощных цепях).
3)Назначение. Основное назначение пускателей – запуск асинхронных трехфазных двигателей переменного тока. Поэтому любой пускатель имеет три пары силовых контактов, а его контакты управления предназначены для удержания пускателя во включенном состоянии.
Контактор предназначен для коммутации абсолютно любой силовой цепи переменного тока. Поэтому и количество полюсов, то есть пар силовых контактов, у контактора бывает разным – от двух до четырех.
119. Допустимое число включений в час двигателя постоянного и переменного тока. Дать объяснения. В системах Г-Д допускается 2000-1500 включений в час.
Если используется реостатное включение, то у ДПТ 1000 вкл. в час,
а у СД 800 вкл. в час. У АД с к.з. ротором с 2-ой беличьей клеткой 500 вкл. в час, у обычных 300.С торможением противовкл. 200-500.
Эти значения получаются путем решения уравнения энергетического баланса, где учитываются коэффициенты теплоотдачи, время работы и т.д.
, где
- потери мощности; ε – ПВ; ΔАП – энергия потреб. при пуске; ΔАт – при торможении;
=0,5
120. Цифровые счётчики с коэффициентом пересчёта К=2.
Счетчик - это устройство для подсчета числа входных сигналов.
В ЭВМ счетчики используются для образования последовательности адресов команд, для счета количества циклов выполнения операций и т.д.
С точки зрения теории автоматов, счетчик - это цифровой автомат, внутреннее состояние которого является функцией количества поступивших входных сигналов.
Количество переключающих сигналов, которое надо подать на вход счетчика для того чтобы счетчик вернулся в исходное состояние, равное числу состояний счетчика, называется коэффициентом пересчета или модулем счетчика – Ксч . Счетчик называется двоичным, если Ксч = 2m, где m - целое число, m>0, и десятичным, если Ксч = 10p , где р - целое число, р > 0. Счетчики чаще всего строятся на триггерах различных типов, которые являются элементарными счетчиками с модулем 2.
Любой счетчик с модулем Ксч может быть использован как делитель частоты входных сигналов с коэффициентом деления Ксч .
По порядку изменения состояний могут быть счетчики с естественным и произвольным порядком счета. В первых счетчиках значение кода каждого последующего состояния отличается на 1 от кода предыдущего состояния.

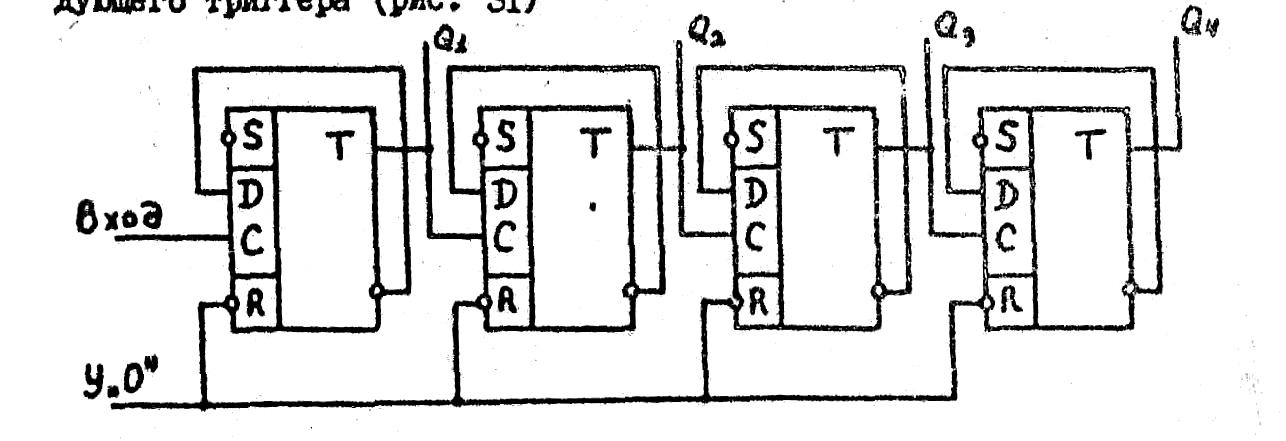

По способу переключения триггеров во время счета счетчики делятся на асинхронные и синхронные. Первые называются еще счетчиками с последовательным переносом, т.к. переход каждого триггера из одного состояния в противоположное происходит последовательно во времени. Входной переключающий сигнал непосредственно воздействует лишь на первый триггер, и каждый триггер вырабатывает переключающий сигнал для следующего соседнего триггера.
Синхронные счетчики называются еще счетчиками с параллельным переносом, т.к. в них входной переключающий сигнал непосредственно воздействует на все триггеры счетчика, что обеспечивает одновременность переходов триггеров.
