107.Мультиплексоры. Принцип построения.

Мультиплексором называется комбинационное устройство, предназначенное для коммутации в нужном порядке сигналов с нескольких входных шин на одну выходную. С помощью мультиплексора осуществляется временное разделение информации, поступающей по каналам. Его можно уподобить бесконтактному многопозиционному переключателю.

Входы мультиплексора делятся на информационные, адресные и разрешающие. На информационные входы подаётся информация, передаваемая на выход мультиплексора. Адресные входы служат для выбора нужного информационного входа, а на разрешающий вход подаётся разрешающий сигнал, разрешающий подключение выбранного входа на один общий выход. Разрешающий вход, как правило, один, а число информационных и адресных входов взаимосвязано. Если число адресных входов n, то с их помощью можно коммутировать 2ⁿ каналов, т. е. число информационных входов 2ⁿ. Наличие разрешающего входа позволяет синхронизировать работу мультиплексора работой других узлов, а также наращивать его разрядность.

108. . Методы гашения дуги в Эл аппаратах.

1. возд-е на столб Эл.дуги. в Эл аппаратах широко примен большие ДУ с узкой щелью. Для увел-я эфф-ти охлаж-я ширина щели делается меньше диам-ра дуги. По мере втягив-я дуги в щель она приобретает форму зигзага. При этом увел-ся не только длина дуги, но и отвод тепла от нее.

2. перемещ-е дуги под действием маг поля. Дуга явл своеобр-м проводником с током, кот может вз-ть с маг полем. Сила вз-я м/у током дуги и маг полем перемещает дугу, создается маг дутье.

3. гашение дуги с пом. дугогасит-й решетки. Для этого исп-ся одноэлектродное падение напр-я в аппаратах пост тока и околокатодная Эл прочность в аппаратах перем тока.

4. гаш-е дуги высоким давлением. С ростом давл-я возрастает плотность газа, при этом увел теплопровод-ть и отвод тепла от дуги.

5. гаш-е дуги в потоке сжатого воздуха. Сжат воздух облад-т высокой плот-ю и теплопровод-ю. омывая дугу с большой скоростью, он охлаждает ее.

6. гаш-е дуги в трансформаторном масле.

7. -//- в вакуумной среде.

8. -//- с помощ полупровод-х приборов.

109. Схемы преобразователей постоянного тока на тиристорах (в схемах меняем диоды на тиристоры)

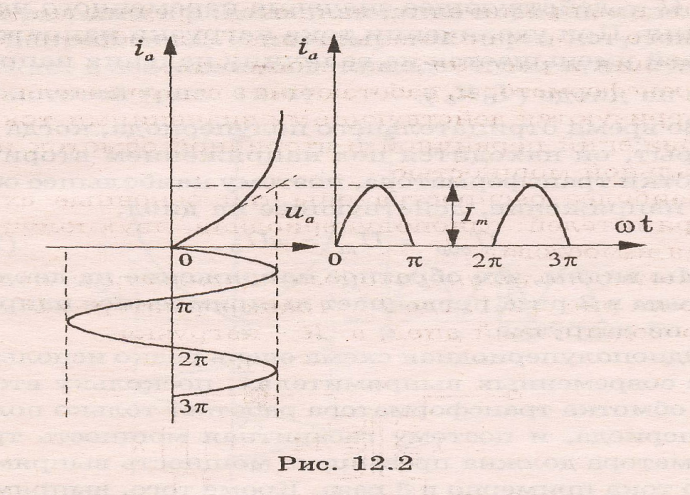

А) Однофазный однополупериодный выпрямитель.

Схема однополупериодного выпрямителя изобра­жена на рис. 12.1, где Т - трансформатор, VD — по­лупроводниковый диод, a R - нагрузка.

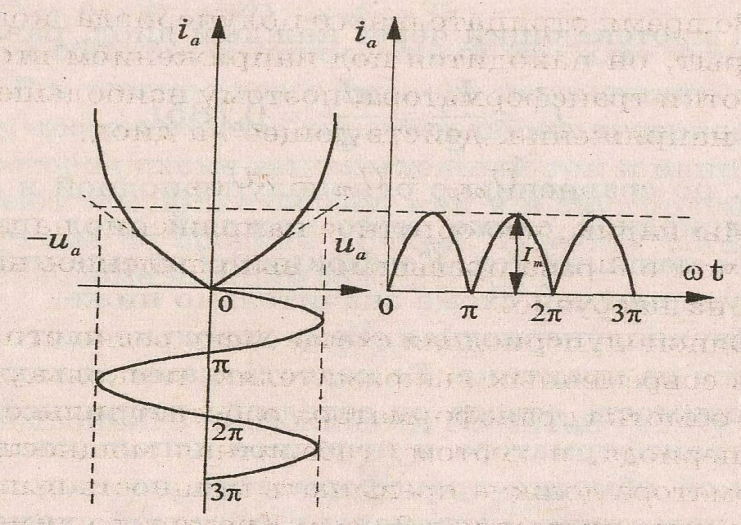

Б) Однофазный двухполупериодный выпрямитель с нулевой точкой.

Ha pиc. 12.3 изображена двухполупериодная схема, где Т - трансформатор с отводом от середины вторичной обмотки, VD₁ и VD₂ - полупроводниковые диоды, a R - нагрузка.

В) Однофазный мостовой двухполупериодный выпрямитель.

Мостовая схема выпрямления изображена на рис. 12.5 и состоит из трансформатора Т и четырех дио­дов: VD₁ - VD₄.

Г) Трёхфаный нулевой выпрямитель.

Рассмотрим теперь трехфазные схемы выпрямления. Простейшая трехфазная схема выпрямления тока с нейтральной точкой изображена на рис. 12.6а.

Д) Трёхфаный мостовой выпрямитель

М остовая трехфазная схема выпрямления переменного тока изображена на рис. 12.7. В ней сочетаются принципы мостовой схемы и схемы многофазного выпрямления. В этой схеме нулевая точка трансформатора для выпрямления не нужна и поэтому первичные и вторичные обмотки могут быть соединены как звездой, так и треугольником.
