93. Апериодическое звено (аз). Характнристики.

В ТАУ к линейному типовому звену относят АЗ 1 порядка, оно принадлежит к позиционной группе типовых звеньев, при кот-ой при подаче на вход звена пост. величины, на вых. устан-ся с теч-м вр-ни пост. вел-на. Физ. аналог.:

T dy/dt + y = kx – ур-ие звена

W(p) = k/(1+pT)

h(t) = k(1-e^-t/T)l₀(t)

w(t) = dh/dt = ke^-t/Tl₀(t)

94 Датчики тока . Требования Типы.

Параметры датчиков

1. чувствительность 2. порог мертвой зоны 3. инерционность 4. класс точности

Требования

- Не должен вносить погрешности в измерения

- Требования по параметрам

Датчики бывают: по исполнению(эл.мех, индукц., фотоэлектр, гидравл. и т.д.) по принципу действ( импульсн., аналог, параметрич.) по назнач. (пути, электр. величин, углов, силовые и т.д.)

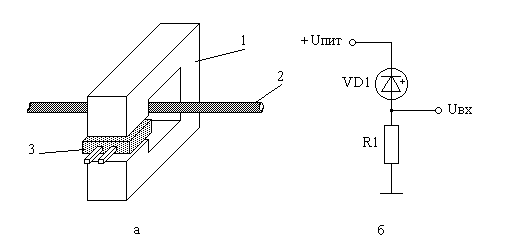

Датчик тока состоит из кольцевого концентратора 1, выполненного из трансформаторной стали и расположенного вокруг контролируемой цепи 2; магнитодиода 3, расположенного в зазоре кнцентратора. При протекании тока через проводник вокруг него образуется электромагнитное поле, которое замыкается через концентратор, что приводит к срабатыванию магнитодиода рис. а. Электрическая схема датчика изображена на рис. б. Достоинством такого датчика является полная электрическая развязка управляющих и исполнительных цепей.

На рис. Ниже приведена схема датчика тока. Датчик построен на основе стандартного трансформатора тока ТТ. При протекании через него номинального тока на нагрузочном резисторе R_Ш падает напряжение порядка 1 В. Это напряжение подается на светодиоды оптопар U4 и U5, включенные встречно – параллельно. При этом одна оптопара работает на прямой полуволне, другая – на обратной. Сигнал с оптопар, сформированный буферными элементами DD4.1 и DD4.2, на выходе схемы объединяется элементом ИЛИ, собранном на элементах R15 и VD7.

Таким образом, на выходе схемы будет присутствовать лог. 1 при протекании через датчик тока, большего 0,6I_Н.

95. Пути улучшения использования основных фондов

Анализ и обобщение опыта работы передовых промышленных предприятий позволяют определить следующие основные пути улучшения использования основных фондов.

1. Техническое совершенствование и модернизация оборудования: увеличение его мощности, механизация и автоматизация вспомогательных и транспортных операций, оснащение станков копировальными устройствами, замена устаревшей техники новой и т.п.

2. Увеличение времени работы оборудования в календарном периоде (смена, сутки, декада и т.д.). Этому способствует тщательный уход за оборудованием, его своевременный и качественный ремонт, правильное осуществление технологического процесса, сокращение затрат рабочего времени на подготовительно-заключительные операции, повышение сменности работы.

3. Увеличение количества и удельного веса действующего оборудования в общем его составе.

4. Повышение интенсивности работы оборудования. Этому способствует совершенствование технологии и обеспечение непрерывно-поточного производства, увеличение скорости обработки материала, обеспечение работы без простоев и штурмовщины.
