64. Способы построения десятичных счетчиков.

Счетчики предназначены для подсчета числа входных импульсов. Основным элементом при построении счетчиков являются триггерные устройства. Один триггер образует один разряд счетчика. n - триггеров образуют n - разрядный счетчик. Так как каждый триггер имеет два устойчивых состояния, то n - триггеров имеют 2n состояний. Основным параметром любого счетчика является его емкость (коэффициент пересчета, модуль счета).

Ксч = 2n - максимальное число состояний счетчика, включая нулевое состояние. Количество импульсов, которое может быть подсчитано n – разрядным счетчиком равно N = 2n – 1 (исключается нулевое состояние).

Счетчики можно классифицировать:

*1. По основанию системы – двоичные и десятичные. *2. По способу организации счета – асинхронные и синхронные. *3. По направлению переходов – суммирующие, вычитающие, реверсивные. *4. По способу построения цепей сигналов переноса – с последовательным, сквозным, групповым и частично – групповым переносом.

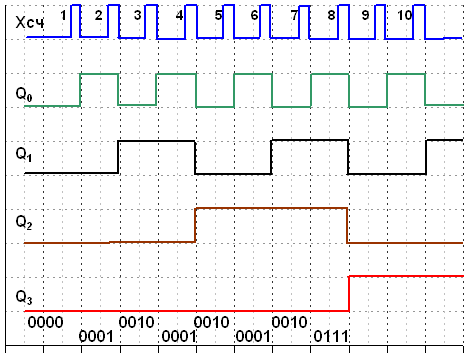

Асинхронный двоичный счетчик с последовательным переносом.



0.

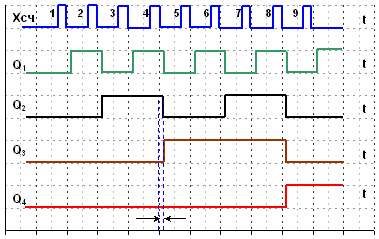

Рассмотрим работу 4-х разрядного синхронного двоичного счетчика со сквозным переносом.

 Синхронный двоичный счетчик с параллельным переносом.

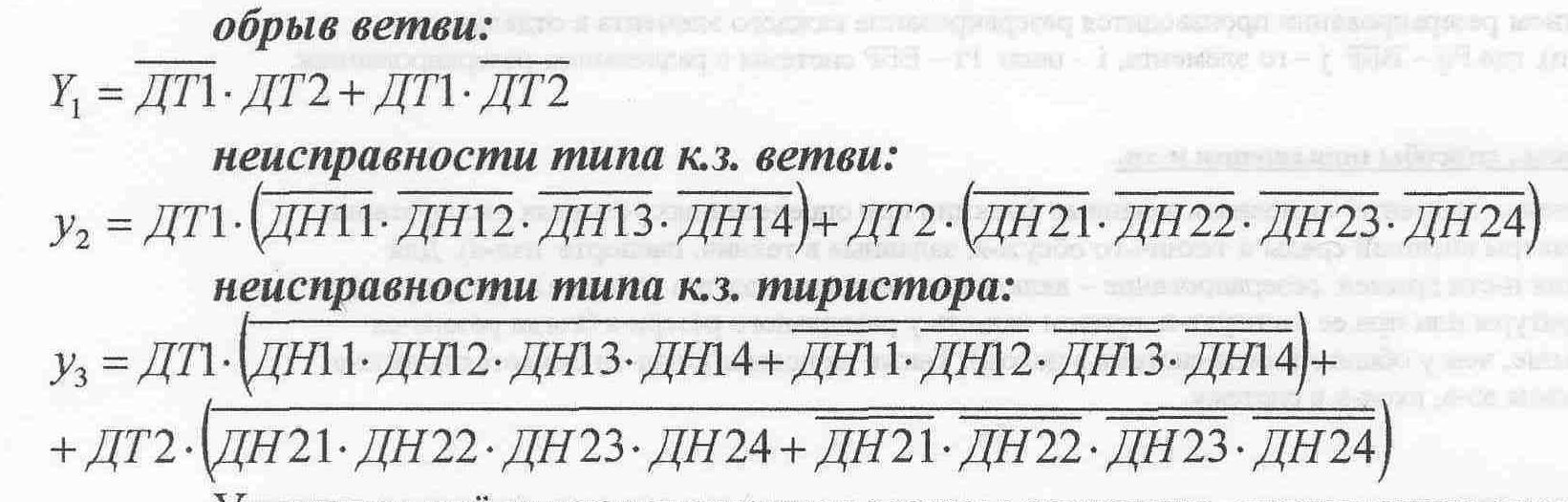

65. Произвести синтез системы контроля исправностью работы тиристора.

66. Калькуляция себестоимости

Калькуляция себестоимости единицы продукции затрат предприятия на производство и реализацию единицы конкретного вида продукции, распределенные по соответствующим статьям калькуляционного листа.

Статьи калькуляции:

1.Сырье и материалы (затраты на материалы и их транспортировку, определяются исходя из норм их расхода)

2.Покупные (затраты на покупные комплектующие изделия и комплектующие изделия полуфабрикаты и их транспортировку)

3.Топливо для технологических целей (затраты на топливо, расходуемое непосредственно

для технологических нужд)

4.Энергия для технологических целей (затраты на энергию, расходуемую непосредственно )

для технологических нужд.

5. Основная заработная плата производственных рабочих (рассчитывается в соответствии с отработанным временем. При использовании тарифной системы)

6. Дополнительная заработная плата рабочих (премия)

7. Начисления на заработную плату

8.Расходы по содержанию и эксплуатации оборудования

9.Расходы по освоению новых видов продукции (перемещению грузов, износу инструментов)

10.Цеховые расходы

11.Цеховая себестоимость (Затраты на управление и обслуживание производства в данном цехе)

12.Общехозяйственные расходы (Затраты, которые связаны с управлением)

13.Производственная себестоимость

14.Коммерческие расходы (Расходы, не связанные с производством, но способствующие технико-экономической деятельности )

15.Полная себестоимость (затраты на тару, упаковку готовой продукции, доставку продукции потребителю).

67. Дать определение интерфейса.

В состав микропроцессорной системы или микро-ЭВМ помимо микропроцессора, в зависимости от ее назначения, может входить различное число устройств постоянной и оперативной памяти и периферийных устройств – внешних запоминающих устройств на магнитных лентах и дисках и разнообразных устройств ввода-вывода (дисплеев, печатавших устройств, аналого-цифровых и цифро-аналоговых преобразователей, различных датчиков и приемников информации и т.п.). При этом должна обеспечиваться возможность связи между этими устройствами и обмена информацией между ними с необходимой скоростью.

Устройства микропроцессорной системы связываются друг с Другом при помощи сопряжений, называемых интерфейсами.

Интерфейс представляет собой совокупность линий и шин, сигналов, электронных схем, алгоритмов (протоколов) процедур, обеспечивавших обмен информацией между устройствами системы. Производительность, надежность и эффективность использования МП-системы определяется не только характеристиками входящих в ее состав устройств, но в очень большой степени характеристиками интерфейсов, связывающих устройства системы.
