47. Усилители типы требования.

Требования: - быстродействие, - надёжность – Кус ,- Uвх , - Большое входное напряжение, малое выходное

Для медицинской техники требуются малошумящие прецизионные многоканальные ОУ с

минимальным энергопотреблением в миниатюрных корпусах. Все большие требования по точности, шумам, искажениям и другим параметрам предъявляются также и к аналоговым

ИМС для бытовой электроники.

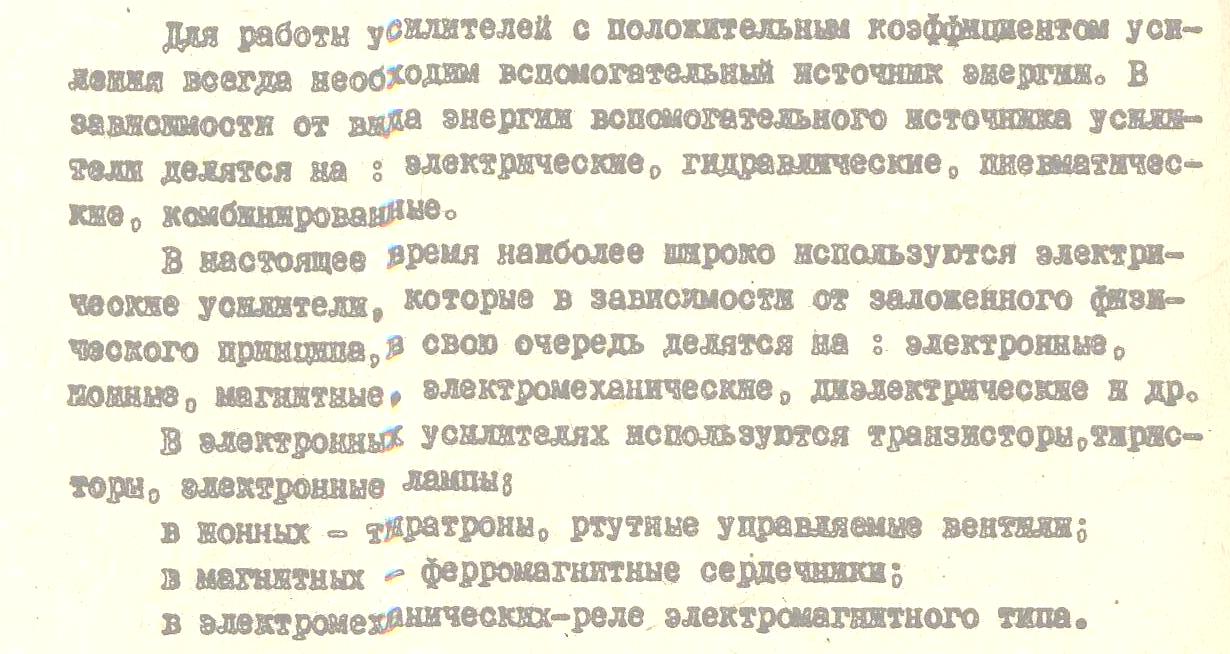

Усилитель - элемент системы управления, предназначенный для усиления входного сигнала до уровня, достаточного для срабатывания исполнительного механизма, за счёт энергии вспомогательного источника, или за счёт уменьшения других характеристик входного сигнала.

48. Преобразователи частоты с явно выраженным звеном постоянного тока.

АИтН- автономный инвертор тока или напряжения

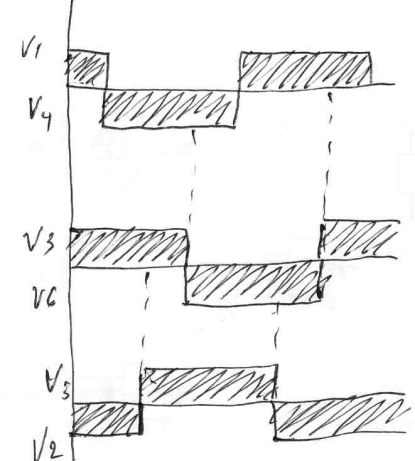

АИН

1) Одновременно работают 3 тиристора

2) Скважность открытого состояния тиристоров составляет 180 электрических градусов

3) Тиристоры коммутируются между собой из разных групп

4) Возможен реверс

5) Рекуперация электрической энергии невозможна

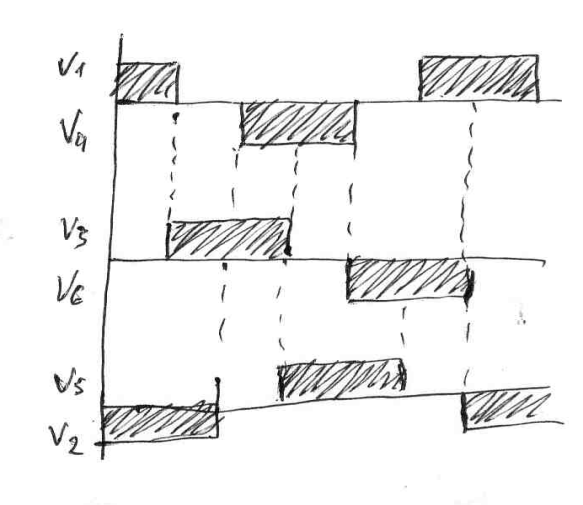

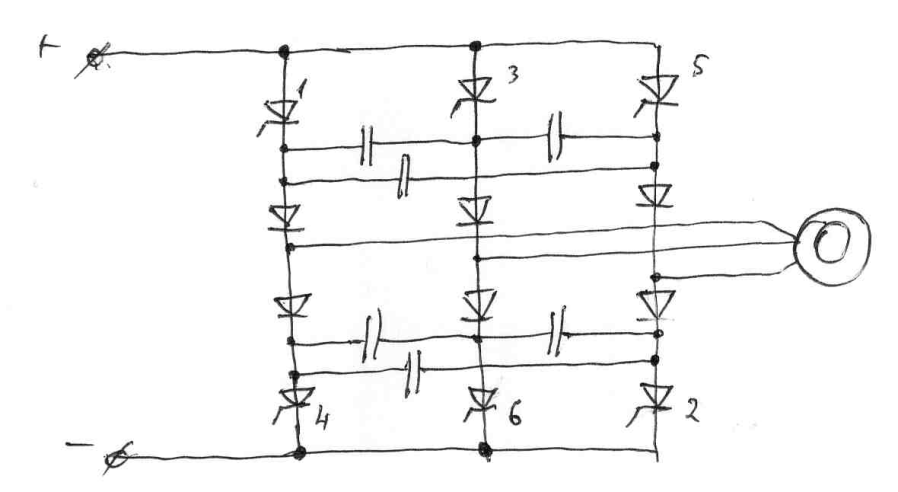

АИТ

1)В АИТ’е одновременно работают 2 тиристора

2) Скважность открытого состояния тиристоров составляет 120 электрических градусов

3) Тиристоры коммутируются между собой в пределах одной группы(анодной, катодной)

4) Возможен реверс

5) Рекуперация электрической энергии возможна

49. Особенности электропитания цехов с металлорежущими станками.

Питание по цеховым сетям с прокладкой кабелей в газовых трубах в углублениях, для избежания мех. воздействия. А также по токопроводам, собирающимся из секций, каждые 700мм ответвления. В цехах питается от понизительного трансформаторами напряжением 3,6,10 кВ/330В. По степени бесперебойности нагрузка металлорежущих станков в основном относятся ко 2-й категории, за исключением крупных станков, где дорогая деталь может быть испорчена неожиданным отключением станка от сети. На цеховой подстанции, обычно установлены 2 трансформатора, питающиеся по 2 –м линиям от разных распределительных подстанций.

50. Как запустить трехфазный асинхронный двигатель от однофазной сети.

Наиболее простой базируется на подключении третьей обмотки через фазосдвигающий конденсатор.

При применении пусковых конденсаторов имеется возможность увеличить пусковой момент до величины Мп/Мн=1,6-2. Однако, при этом значительно увеличивается емкость пускового конденсатора, из за чего вырастают его размеры и стоимость. Для достижения максимального пускового момента, величину емкости необходимо выбирать из соотношения, Xc=Zk, т. е. емкостное сопротивление равно сопротивлению короткого замыкания одной фазы статора. По причине высокой стоимости и габаритов всего фазосдвигающего устройства конденсаторный пуск применяется лишь при необходимости большого пускового момента. В конце пускового периода пусковой обмотки необходимо отключить, в противном случае пусковая обмотка перегреется и сгорит. В качестве пускового устройства можно применять индуктивность— дроссель.

В однофазную сеть трехфазный двигатель можно подключить «в звезду» или «в треугольник». Лучших результатов можно добиться при подключении «в треугольник». Ёмкость конденсатора рассчитывается по следующей формуле: C=k*I/U где C – ёмкость конденсатора (мкФ), I- номинальный ток двигателя(А), U – напряжение 220В, k – коэффициент. При подключении двигателя в звезду k=2800, а в треугольник k=4800. При запуске двигателя под нагрузкой, на время запуска, необходимо включить параллельно рабочему конденсатору пусковой емкостью в 1.5-2 раза большей чем у рабочего. После запуска двигателя этот конденсатор необходимо отключить.

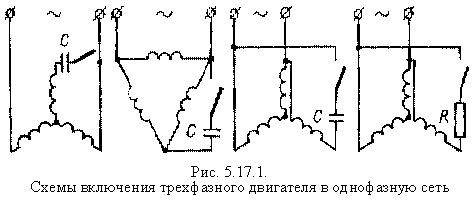

Н а рис. показаны четыре различные схемы подключения двигателей. Здесь две статорные обмотки включаются в сеть последовательно, образуя обмотку возбуждения. Третья фазная обмотка является пусковой, поэтому она содержит фазосдвигающий элемент. Второе обязательное условие для двухфазных двигателей здесь можно выполнить достаточно точно путем правильного подбора конденсатора С. Первое условие здесь выполнено неточно, т.к. пространственный сдвиг между обмотками составляет не 90°, а 120°. Вследствие этого, двигатель теряет примерно 50-60% своей номинальной мощности.

Для пуска и управления трехфазным асинхронным двигателем от однофазной сети, можно применять преобразователь частоты с питанием от однофазной сети. Пуск трехфазного асинхронного двигателя от однофазной сети с помощью преобразователя частоты является одним из самых перспективных. Поэтому именно он наиболее часто используется в новых разработках систем управления регулируемыми электроприводами. Принцип его лежит в том, что, меняя частоту и напряжение питания двигателя, можно в соответствии с формулой, изменять его частоту вращения.

Достоинства: -позволяет значительно снизить пусковой ток, так как электродвигатель имеет жесткую зависимость между током и вращающим моментом, - можно регулировать в больших пределах значения пускового тока и момента; -. можно регулировать обороты двигателя и самого механизма, уменьшая при этом значительную часть потерь в механизме.

Недостатки: достаточно высокая стоимость самого преобразователя и периферийных устройств к нему. Появление несинусоидальных помех в сети и снижение показателей качества сети.
