21. Прокладка кабельных линий электропередачи

Кабельной линией электропередачи называется устройство для передачи электрической энергии по одному или нескольким параллельным кабелям с соединительными, концевыми и стопорными муфтами, а также подпитывающими аппаратами.

Кабельные линии могут прокладываться в грунте, в земляных траншеях, воде или в кабельных сооружениях (в воздухе).

Кабельное сооружение предназначено специально для размещения в ней кабелей и представляет собой кабельные туннели, каналы, блоки, этажи, двойные полы, кабельные эстакады, галереи, камеры, подпитывающие пункты (необходимые для маслонаполненных кабелей).

Кабельные каналы – это закрытое и частично или полностью заглубленное в грунт, пол либо перекрытие непроходное сооружение, предназначенное для размещения в нем кабелей. Наибольший размер сечения кабельного канала 1200 ×1200 мм, к его стенкам крепятся полки или подвески, на которые в один ряд укладываются кабели. При этом силовые кабели напряжением выше 1 кВ укладываются вдоль одной стенки на верхних полках. Заглубление каналов в грунте осуществляется на 300…700 мм.

Кабельные туннели – это закрытое сооружение с расположенными в нем вдоль стен опорными конструкциями для размещения на них кабелей и кабельных муфт, со свободным проходом по всей длине (размер прямоугольного сечения туннеля 1500 × 2100 мм), позволяющим производить прокладку кабелей, их осмотр и ремонт.

Коллекторы – инженерное сооружение, предназначенное для прокладки не только электрических кабелей, но и трубопроводов, теплопроводов, водопроводов, труб канализации.

Кабельный блок – сооружение с трубами (каналами) для прокладки в них кабелей с относящимися к нему колодцами.

Кабельный колодец – это кабельная камера, имеющая люк для входа в нее. Кабельная камера – подземное сооружение, закрытое объемной бетонной плитой, предназначенное для укладки кабельных муфт или для протяжки кабелей в блоки. По форме кабельные колодцы бывают прямыми, угловыми, Т-образными и крестообразными.

Кабельная эстакада – это наземное или надземное открытое горизонтальное или наклонное протяженное кабельное сооружение. Надземная кабельная эстакада, применяемая в основном на промышленных предприятиях, представляет собой конструкцию, состоящую из опор, на которых размещаются полки для укладки кабелей. Кабели на эстакадах подлежат защите от воздействия солнечной радиации. При эстакадной прокладке кабеля обеспечивается удобство монтажа и эксплуатации, малая вероятность механических повреждений.

Закрытая полностью или частично проходная кабельная эстакада представляет собой кабельную галерею.

22. Монтаж термоусаживаемых соединительных кабельных муфт

В настоящее время в качестве соединительных и концевых муфт применяются термоусаживаемые муфты. Основой их служат термоусаживаемые полимеры. Термопласты, используемые для производства муфт, обладают способностью к усадке при нагревании и приобретают исходную форму. Широкий диапазон термоусаживаемых отдельных частей позволяет использовать муфты одного типоразмера для нескольких типов кабелей и сечений жил.

При нагревании термоусаживаемых муфт, например с помощью газовой горелки, происходит их усадка и плотный водонепроницаемый охват кабеля, причем термоплавкий клей заполняет все пустоты. Кабельная муфта создает в месте соединения новую изоляцию, полностью отвечающую требованиям к изоляции кабеля.

Отличительные особенности термоусаживаемых муфт по сравнению с ранее применявшимися свинцовыми – более высокая стоимость, в 2 – 2,5 раза меньшие затраты времени на монтаж (до 3 ч), в 3 раза больший срок службы.

Для соединения кабелей и создания единой электрической цепи выполняют разделку их концов и соединения жил.

Разделка конца кабелей состоит из последовательных операций ступенчатого удаления от него защитных и изоляционных частей. Соединение и оконцевание жил кабеля выполняют либо опрессовкой соединительных гильз и кабельных наконечников, либо с помощью соединительных гильз или наконечников кабельных с болтами со срывающимися головками.

Технология монтажа соединительной термоусаживаемой муфты на напряжение 6…10 кВ следующая:

разделываются концы кабелей (рис. 7.29), т.е. снимается наружный покров, броня и оболочка кабеля. Ленты бумажной изоляции, прилегающие к оболочке и жилам, проверяются на влажность. Для этого сухим пинцетом отрезки указанных лент обрывают и погружают в парафин, нагретый до 150 °С. Признаком влаги является потрескивание и появление пены. Концы бумажной фазной изоляции закрепляются бандажом из поливинилхлоридной ленты;

разводятся друг от друга жилы кабеля; в образовавшуюся после развода жил пустоту в корешке кабеля вставляется конусный вкладыш, который в дальнейшем расплавляется при монтаже термоусаживаемой перчатки;

на каждую из жил надеваются термоусаживаемые трубки и производится их усадка;

на разделанные и изолированные концы кабеля надевают до упора в корешок кабеля и усаживаются термоусаживаемые перчатки;

соединяются концы жил кабеля с помощью соединительных гильз и болтов со срывающимися головками;

устанавливаются и усаживаются манжеты, обеспечивающие изоляцию соединительных гильз;

между жилами устанавливаются и закрепляются с помощью изоляционной ленты легкоплавкий заполнитель междуфазного пространства (4 бруска);

надевается и усаживается трубка герметизации, обеспечивающая изоляцию соединительных гильз и удержание заполнителя междуфазного пространства от вытекания;

поверх трубки герметизации устанавливается проводящий экран из алюминиевой фольги;

провод заземления припаивается к броне и оболочке кабеля с двух сторон и укладывается поверх экрана;

по центру муфты устанавливается и усаживается наружная защитная труба.

7.8.3. Монтаж термоусаживаемых концевых кабельных муфт

Монтаж термоусаживаемых концевых кабельных муфт начинается с разделки конца кабеля. При этом длина разделки определяется с учетом удобства подключения жил кабеля к шинам или аппаратам. Операции при разделке конца кабеля такие же, как и при монтаже соединительных муфт. После проверки бумажной изоляции на влажность и ее закрепления на концах жил, жилы кабеля разводятся друг от друга, в корешок кабеля вставляется конусный вкладыш, и на жилы кабеля усаживаются с помощью пламени газовой горелки трубки фазной изоляции. Далее монтируется перчатка, наконечники кабельные (присоединяются к жилам с помощью болтов со срывающимися головками), манжеты концевые, т. е. трубки, изолирующие корпус кабельных наконечников.

Провод заземления припаивается к броне кабеля и оболочке и места пайки закрываются поясной термоусаживаемой манжетой.

Испытания концевых муфт постоянным или переменным напряжением проводят на опытных образцах кабельных линий длиной 3 м, которые представляют собой отрезки кабеля со смонтированными на них испытуемыми концевыми муфтами.

Испытания концевых муфт на электрическую прочность и воздействие факторов окружающей среды проводят совместно с такими же испытаниями соединительных термоусаживаемых муфт.

Кроме этого, испытания на влагоустойчивость концевых муфт проводят путем выдержки муфт в камере при относительной влажности (95- 98) % и температуре (35 2) 0С не менее 48 ч.

После извлечения из камеры и выдержки в нормальных климатических условиях в течение 1 ч муфты должны выдержать испытание постоянным напряжением 60 кВ в течение 10 минут.

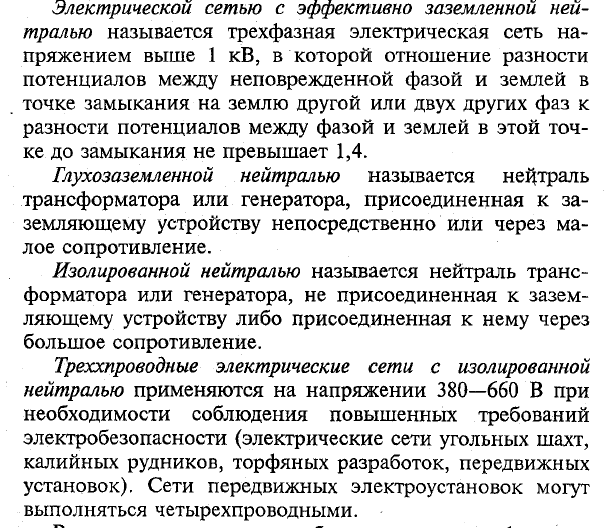

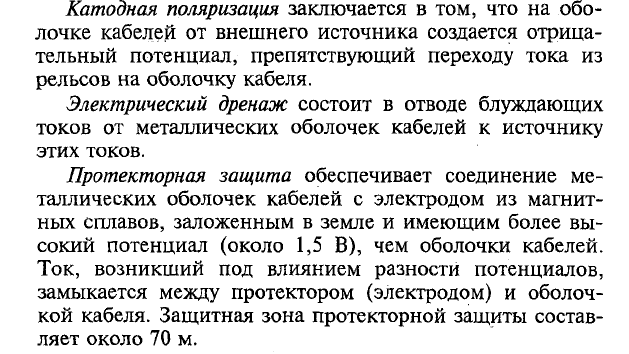

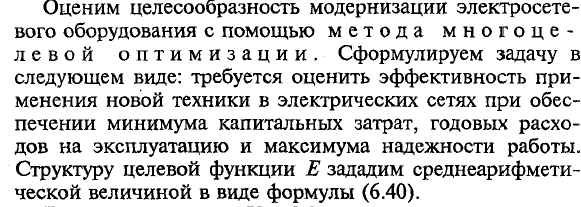

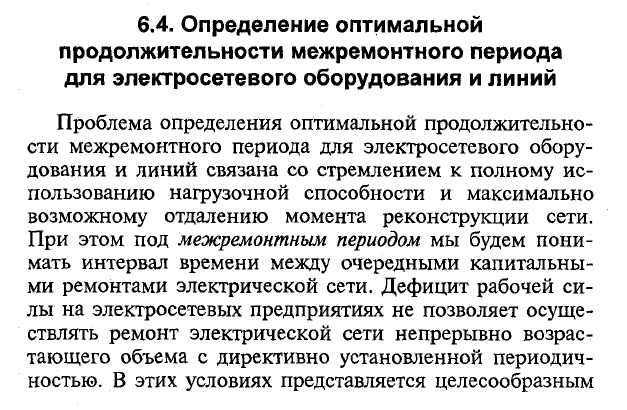

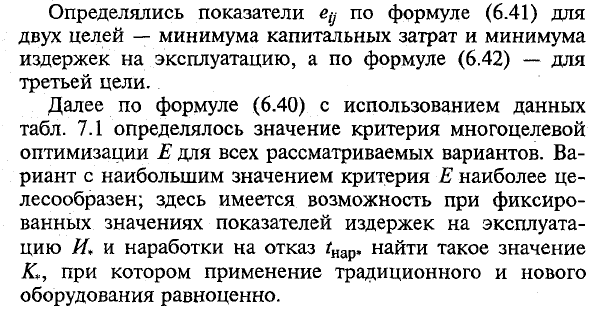

30. Оценка эффективности мероприятий повышения пропускной способности


