3.2.6 Экспериментальные данные в режиме работы по п.7б (тумблеры sa4 включен, остальные выключены)

Таблица 6 – Экспериментальные данные в режиме работы по п. 7б

∆RP/RP	0,9	0,85	0,8	0,75	0,7	0,65	0,6	0,55	0,5	0,45
F, кГц	0,197	0,398	0,430	0,515	0,550	0,533	0,614	0,695	0,734	0,827
δ,%	0,000	15,840	11,245	13,059	8,827	1,693	0,363	0,967	2,781	0,000
γ,%	0,208

Максимальная относительная приведенная погрешность δ=15,840%

.

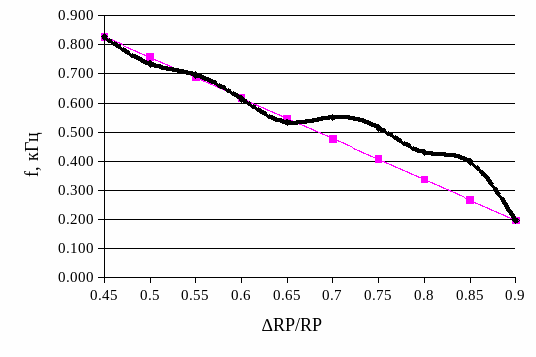

Рисунок 8 – График характеристики «вход-выход» в режиме работы по п.7б

3.3 Осцилограммы работы преобразователя в режиме работы по п.7б (тумблеры SA4 включен, остальные выключены)

Параметры магазина сопротивлений: RP1=100 Ом, RP2=1,9 кОм.

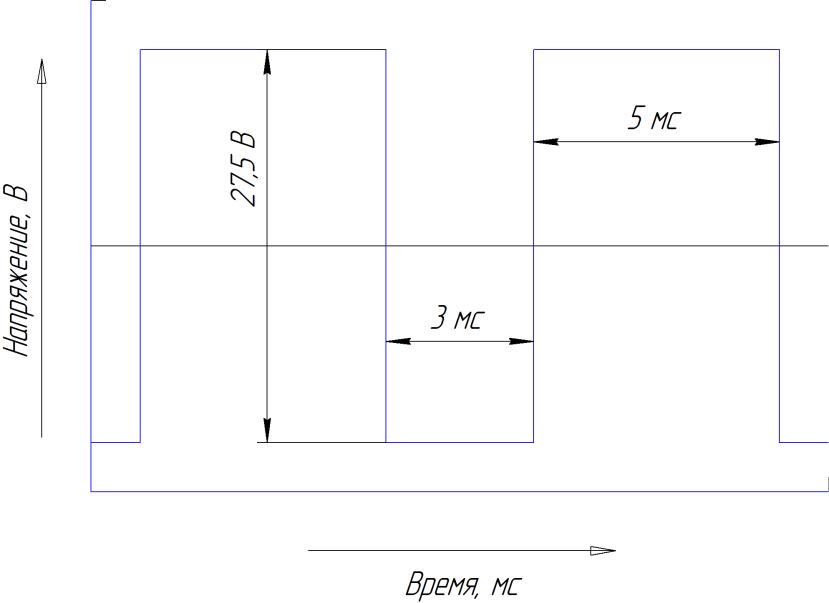

Рисунок 9 – Осциллограмма работы преобразователя на выходе RP

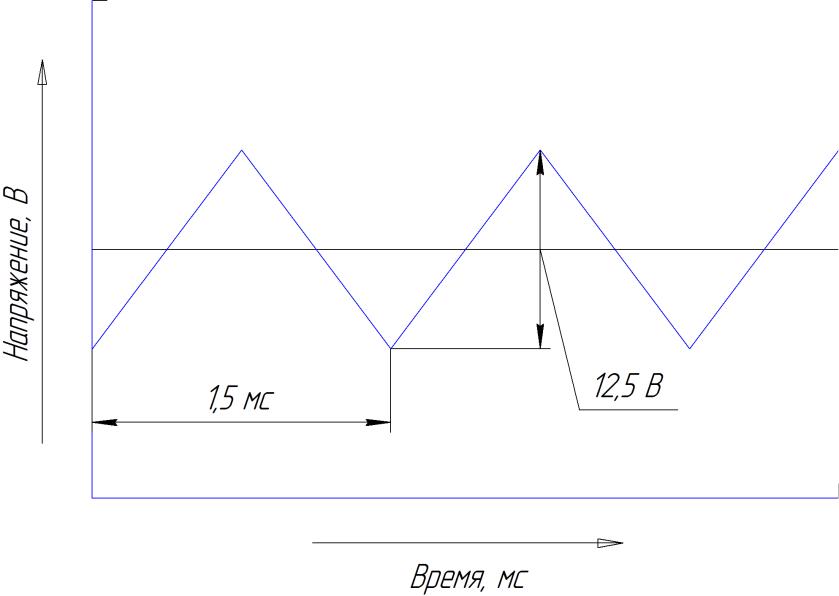

Рисунок 10 – Осциллограмма работы преобразователя на выходе НИ

Параметры магазина сопротивлений: RP1=500 Ом, RP2=1,45 кОм.

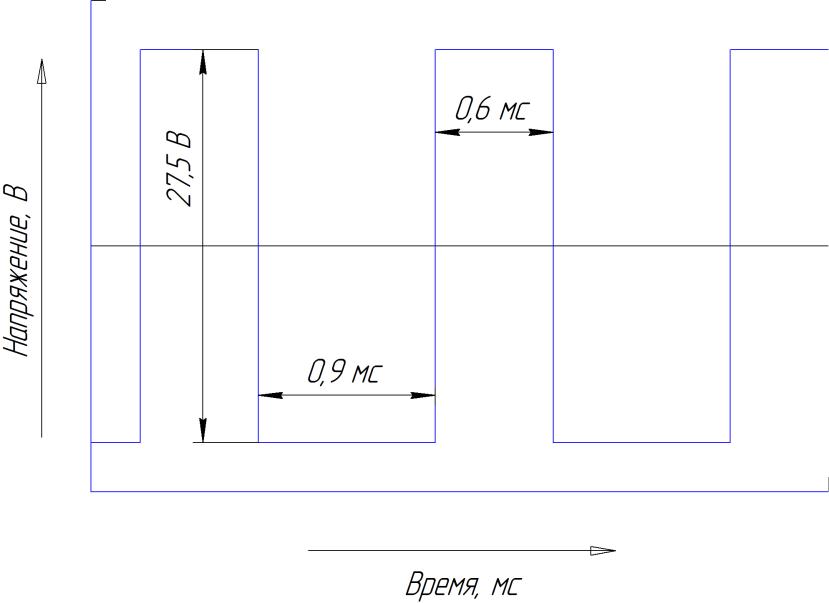

Рисунок 10 – Осциллограмма работы преобразователя на выходе RP

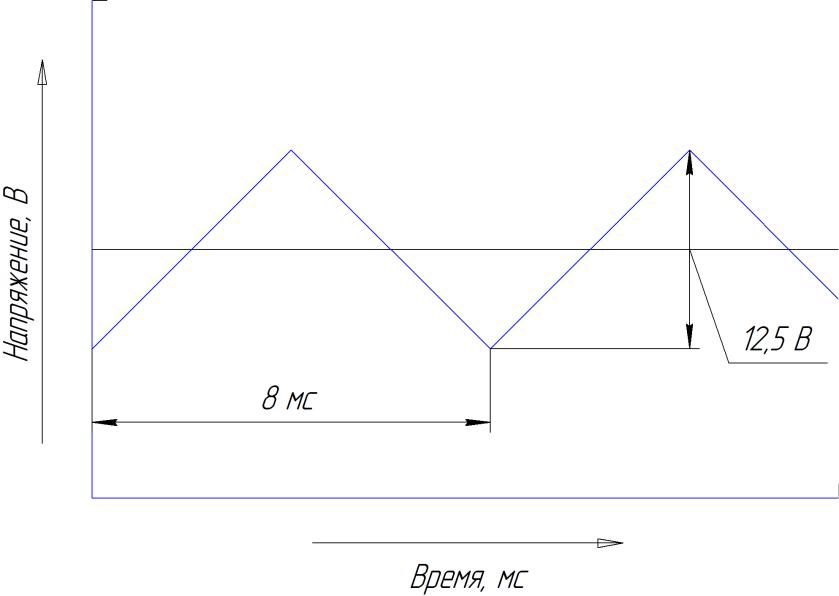

Рисунок 11 – Осциллограмма работы преобразователя на выходе НИ

4 Вывод

В данной работе было проведено ознакомление с работой унифицирующего преобразователя «сопротивление-частота».

Были исследованы его точностные параметры. Максимум погрешности преобразования в большинстве режимов находится в начале диапазона. Максимальная относительная приведенная погрешность δ составила 24,848% в режиме работы по в режиме работы по п.7a (тумблеры SA3 включен, остальные выключены).

Была исследована линейность характеристики «вход-выход» в зависимости от различных постоянных времени время задающих цепей и выходного сопротивления источника образцового напряжения. В результате расчетов было получено, что погрешность нелинейности преобразователя в различных режимах γ не превышает 0,4%.
