Министерство образования и науки Российской Федерации

Федеральное государственное образовательное учреждение

среднего профессионального образования

Томь-Усинский горноэнерготранспортный колледж

РАССМОТРЕНО И ОДОБРЕНО

на заседании цикловой комиссии

общепрофессиональных и специальных автомеханических

дисциплин

Председатель цикловой комиссии

_________ Скрипченко Н.Ф

(подпись)

протокол № 08 08 .09.2011

УТВЕРЖДАЮ

Зав. отделом контроля качества

М.В. Григорьева

(подпись) (инициалы, фамилия)

04.10.2011

(дата)

Методические указания

по проведению практического занятия № 08

Тема: 3.8. Проветривание горных выработок при их проведении.

Составление паспорта проветривания забоя подготовительной выработки

По дисциплине: СД.ДС .01 Горное дело

Продолжительность: 2 часа

Для специальности: 140613 Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (специализация 01)

Автор: Скрипченко Н.Ф.

2011

Практическое занятие № 08

Тема: 3.8. Проветривание горных выработок при их проведении.

Составление паспорта проветривания забоя подготовительной выработки

Цель: Изучение способов проветривания тупиковых выработок при нормальных режимах работы в условиях шахты «Прогресс».

Входной контроль

  1. Задачи службы ВТБ.

  2. Периодичность определения расхода воздуха в выработках шахты.

  3. Исходя из чего и какими правилами устанавливается скорость движения воздуха?

Теоретический материал

СОСТАВЛЕНИЕ ПАСПОРТА ПРОВЕТРИВАНИЯ ЗАБОЯ ПОДГОТОВИТЕЛЬНОЙ ВЫРАБОТКИ

Основной задачей вентиляции тупиковых выработок является подача в забой достаточного количества воздуха, обеспечивающего скорость его движения, достаточную для эффективного проветривания как призабойной части, так и всей выработки в целом. Скорость движения воздуха устанавливается Правилами безопасности, исходя из необходимости исключения местных и слоевых скоплений метана, удаления из проводимой выработки в кратчайшее расчетное время ядовитых продуктов взрыва и создания нормальных температурных условий в выработке.

КРАТКАЯ ХАРАКТЕРИСТИКА ШАХТЫ «ПРОГРЕСС»

Шахта «Прогресс» сдана в эксплуатацию с проектной мощностью 1800 тыс. тонн в год.

Шахтное поле вскрыто главными центральными стволами: скиповым, клетевым и клетевым №2, а также вентиляционными: северным и южным.

По метанообильности шахта относится к сверхкатегорной. По внезапным выбросам и по пыли – не опасная. Приток воды по шахте составляет: нормальный – 350-400 м3/час, максимальный – 500 м3/час.

Шахтой разрабатывается пласт h8, запасы 650 тыс. тонн/год, с преобладающей мощностью 1,1-1,3 м. Система разработки на вскрытой части запасов пласта h8 комбинированная и столбовая. В очистных забоях выемка угля осуществляется комбайнами РКУ-10 с креплениями очистного пространства механизированными крепями 2КД-90. Способ управления кровлей - полное обрушение.

Подача свежего воздуха в шахту осуществляется по двум клетевым стволам, каждый диаметром 8 м. В околоствольном дворе свежий воздух распределяется на северную и южную панели. Исходящая струя из южной панели поступает на южный вентиляционный ствол к вентиляционной установке, оборудованной двумя вентиляторами главного проветривания типа ВЦД - 31,5. Исходящая струя из выработок северной панели и уклонного поля поступает на северный вентиляционный ствол, который оборудован двумя вентиляторами главного проветривания типа ВЦД - 32М.

СОСТОЯНИЕ ТЕПЛОВОГО РЕЖИМА ШАХТЫ «ПРОГРЕСС»

Параметры микроклимата во всех действующих и планируемых к вводу в работу лавах и тупиковых подготовительных выработках по сочетанию температуры, относительной влажности и скорости воздуха на рабочих местах не удовлетворяют требованиям Правилам безопасности в угольных шахтах.

На основании шахтных обследований температурного режима горных выработок, анализа материалов шахтных депрессионных съемок, изучения горнотехнических решений, паспортов отработки лав и проведения, подготовительных выработок установлены основные источники нагрева рудничного воздуха. В реальных условиях шахты при температурах окружающего горного массива 37-40 0С основными причинами формирования неблагоприятного микроклимата в лавах и тупиковых подготовительных выработках являются:

  • недостаточные расходы воздуха для проветривания выемочных участков, лав и тупиковых подготовительных выработок;

  • большая протяженность и разветвленность воздухоподающих выработок;

  • обводненность воздухоподающих выработок;

  • применение неэффективных по тепловому фактору схем проветривания выемочных участков и технологических схем очистной выемки;

  • неудовлетворительное состояние участковых воздухоподающих и вентиляционных выработок;

  • неудовлетворительное состояние гибких вентиляционных трубопроводов для проветривания тупиковых подготовительных выработок.

Недостаточная обеспеченность рабочих мест воздухом, является одной из основных причин формирования неблагоприятных тепловых условий, и обусловлена как сложностью шахтной вентиляционной сети, так и неудовлетворительным состоянием вентиляционных сооружений.

Фактические значения внешних утечек воздуха на южном, северном и скиповом стволах, являющимися вентиляционными стволами шахты, превышают нормативные значения утечек воздуха на 25-30 %.

Из-за неудовлетворительного состояния гибких вентиляционных трубопроводов к забоям тупиковых подготовительных выработок поступает 100-150 м/мин воздуха. Вследствие недостаточных расходов воздуха в призабойных зонах тупиковых выработок формируются неблагоприятные тепловые условия даже при их протяженности 70-100 м.

Обводненность основных воздухоподающих выработок и участковых выработок приводит к интенсивному тепло- и влагонасыщению воздуха, поступающего на проветривание выемочных участков.

Нормализация тепловых условий в лавах и подготовительных выработках шахты возможна на основе выполнения комплекса мер по снижению нагрева воздуха и искусственному его охлаждению.

СПОСОБЫ ПРОВЕТРИВАНИЯ ТУПИКОВЫХ ВЫРАБОТОК ПРИ НОРМАЛЬНЫХ РЕЖИМАХ

Проветривание выработок за счет общешахтной депрессии

Проветривание тупиковых выработок должно производиться с помощью вентиляторов местного проветривания (ВМП) или за счет общешахтной депрессии.

При проветривании за счет общешахтной депрессии подача воздуха в забой тупиковых выработок производится за счет работы вентиляторов главного проветривания с применением продольных перегородок, вентиляционных труб, скважин и параллельных выработок.

Продольные перегородки (рис.1а) применяются тогда, когда к забою нужно подать большое количество воздуха при небольшой длине выработок (не более 60 м). Продольные перегородки возводятся из прорезиненной ткани, досок, кирпича и др. Основное требование к перегородкам - воздухонепроницаемость. Для борьбы с потерями воздуха перегородки должны покрываться цементным раствором или глиной, торкретбетоном или пенополиуретаном. Продольные перегородки используются редко.

Проветривание тупиковых выработок с помощью жестких вентиляционных труб (рис.1 б, в) может быть осуществлено в сочетании с перемычкой. Так как сопротивление труб сравнительно велико, этот способ применяется для проветривания коротких выработок. В зависимости от конкретных условий по трубе может подаваться свежий воздух или удаляться загазированный.

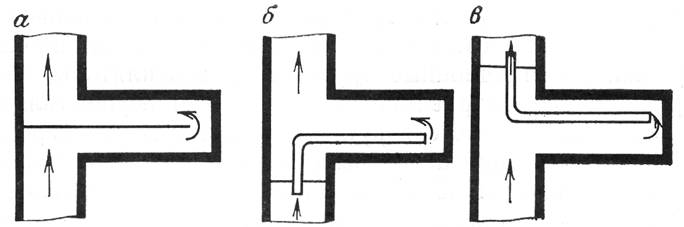

Рис. 1. - Схемы проветривания тупиковых выработок за счет общешахтной депрессии с применением продольной перегородки (а) и вентиляционной трубы, подающей воздух в забой (б) и отсасывающей воздух из забоя (в).

Проветривание с использованием параллельных выработок применяется тогда, когда выработка большой длины проводится по полезному ископаемому и для ее проветривания требуется подавать значительное количество воздуха. В этом случае рядом с основной выработкой проводится вспомогательная выработка. Через определенные промежутки (10-20 м) выработки сбиваются между собой. По мере проведения новых сбоек между выработками в старых сбойках должны возводиться перемычки, покрываемые воздухонепроницаемыми составами.

Основное достоинство всех перечисленных способов подачи воздуха в тупиковые забои за счет общешахтной депрессии - непрерывность действия вентиляции в течение суток и отсутствие в выработке механических возбудителей тяги, что обеспечивает надежность и безопасность работ.

Проветривание выработок с использованием вентиляторов местного проветривания

При проветривании выработок с помощью вентиляторов местного проветривания применяют следующие способы вентиляции: нагнетательный, всасывающий и комбинированный.

Нагнетательный способ проветривания – наиболее распространен. Достоинство его заключается в том, что проветривание призабойного пространства осуществляется деятельной струей свежего воздуха, выходящего из трубопровода с большой скоростью. По Правилам безопасности на газовых угольных шахтах конец трубопровода должен располагаться на расстоянии от забоя <8 м, а в негазовых и рудных шахтах – на расстоянии <12 и <10 м соответственно.

К достоинствам нагнетательного способа проветривания относится и то, что в призабойное пространство (где имеет место максимальное газовыделение и находятся люди) поступает свежий воздух, что облегчает создание безопасных условий труда. По мере движения воздуха от забоя к устью в него выделяется из поверхности выработки газ. Содержание газа в исходящем потоке непрерывно повышается вплоть до выхода воздуха в выработку, проветриваемую за счет общешахтной депрессии.

Если подача нагнетательного вентилятора, установленного на сквозной выработке, больше расхода подаваемого по ней воздуха, то часть исходящего воздуха будет вновь засасываться вентилятором и направляться по трубопроводу в забой. Такое явление носит название рециркуляции воздуха. Для предотвращения рециркуляции Правила безопасности предписывают устанавливать вентилятор на расстоянии >10 м от устья проветриваемой выработки. При этом подача вентилятора должна быть <70% расхода воздуха, движущегося по сквозной выработке.

Недостаток нагнетательного способа проветривания заключается в том, что при ведении взрывных работ ядовитые газы взрыва движутся по выработке. Поэтому люди могут войти в выработку только тогда, когда содержание ядовитых газов в ней в пересчете на условную окись углерода составляет 0,008 % по объему.

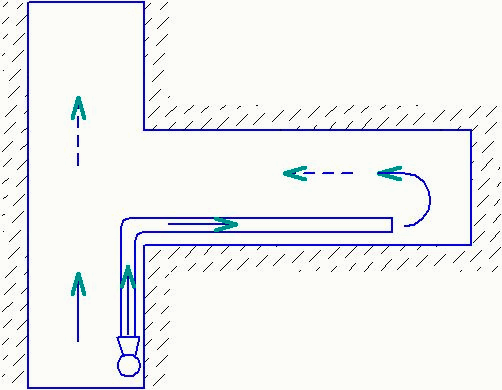

Рис. 2. - Схема проветривание выработок нагнетательным способом с использованием вентилятора местного проветривания.

Всасывающий способ проветривания применяется на угольных и рудных шахтах, не опасных по газу. Достоинство его заключается в том, что несвежий воздух отводится из призабойного пространства по трубопроводу, а так как свежий воздух поступает к забою по выработке, то большая ее часть незагазована. Эффективность проветривания выработки всасывающим способом зависит от расстояния между концом всасывающего трубопровода и забоем. По мере увеличения этого расстояния в призабойной части образуется застойная зона и продолжительность проветривания выработки резко возрастает.

Основной недостаток этого способа проветривания заключается в трудности выдерживания расстояния от забоя, так как конец трубопровода находится в зоне разлета кусков породы и вероятность его повреждения весьма высокая.

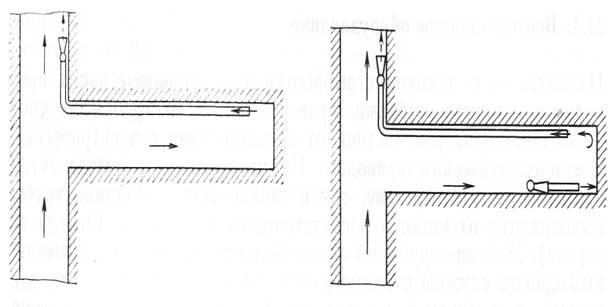

Рис.3. Схема проветривание выработок всасывающим и нагнетательно-всасывающим способом с использованием вентилятора местного проветривания.

Комбинированный (нагнетательно-всасывающий) способ проветривания чаще применяется при скоростной проходке на негазовых шахтах. В нем сочетаются достоинства нагнетательного способа (активное перемешивание газов в призабойной зоне) и всасывающего (ограниченный объем проветривания). При комбинированном способе проветривания используется один или два вентилятора. В случае использования одного вентилятора он работает вначале на всасывание, а после удаления высококонцентрированного газового облака из забоя по трубопроводу в исходящую струю вентилятор переключается на нагнетание. При использовании двух вентиляторов основной вентилятор устанавливается вблизи устья выработки (на расстоянии >10 м) и работает на всасывание. Второй вентилятор (вспомогательный) снабжается коротким нагнетательным трубопроводом и устанавливается в выработке вблизи забоя. Подача нагнетательного вентилятора должна быть на 20-30 % меньше количества воздуха, которое поступает во всасывающий трубопровод. Для предотвращения распространения газового облака в сторону устья иногда в выработке на расстоянии 30-50 м от забоя устанавливается перемычка.
