Подготовка прибора к диагностированию
Установить диагностируемый автомобиль на пост диагностики. Отключить зажигание. Предупреждение: ни в коем случае нельзя отсоединять разъем ЭБУ при включенном зажигании или работающем двигателе! Отсоединить разъем от штатного электронного блока управления двигателем. Подсоединить разъем к прибору. Подсоединить к прибору сетевой шнур. Второй конец сетевого шнура подсоединить к сетевой плате ноутбука (компьютера). Прибор готов к проведению диагностики.
Интерфейс диагностической программы
Требования к ноутбуку (компьютеру):
Минимальные требования:
- процессор Pentium II 600 МГц;
- ОЗУ 64 Мбайт;
- Ethernet адаптер 10 BASE-T;
- видеоадаптер 800х600, 256 цветов;
- CD-ROM для инсталляции программы;
- ОС Windows XP.
Рекомендуемые требования:
- процессор Pentium IV 1,8 ГГц;
- ОЗУ 1 Гбайт;
- Ethernet адаптер 10/100 BASE-T;
- видеоадаптер 1024х768, High-Color;
- CD-ROM для инсталляции программы;
- ОС Windows ХР/VISTA/7.
Для того чтобы установить диагностическую программу на компьютер, необходимо с компакт-диска с программным обеспечением запустить файл Setup.exe. На экране появится заставка, предлагающая установить программу.
Следуя сообщениям выводимым программой, указывайте параметры установки и нажимайте кнопку «Далее». Если какие-либо параметры были введены неверно, то можно возвратиться к предыдущим окнам, нажав кнопку «Назад». Если же Вам необходимо прервать инсталляцию, нажмите кнопку «Отмена».
Установка программы займет не более 20 с.
Начало работы с программой
Внимание! При первом запуске программы настройте связь с прибором.
Прибор работает с компьютером по сетевому протоколу TCP/IP, поэтому для его работы необходимо правильно настроить параметры этого протокола. Если компьютер уже подключен к локальной сети, то нужно только посмотреть его IP-адрес и маску подсети, чтобы правильно установить IP-адрес.
Установка ip-адреса компьютера (на примере Windows xp)
В окне Панель управления (Control Panel) дважды щелкните по иконке «Сетевые подключения» (Network):

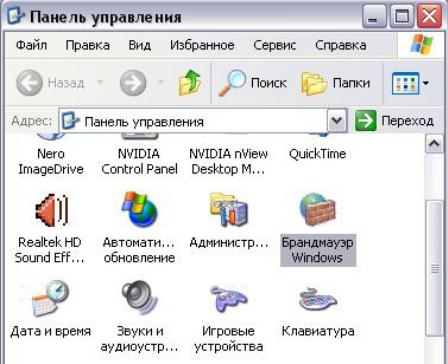

Рисунок 3 – Панель управления Windows XP

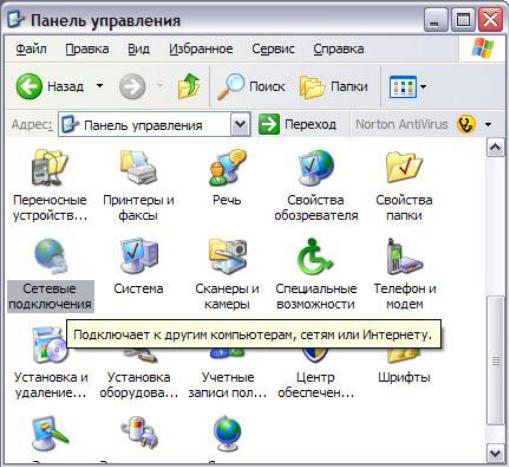

Рисунок 4 - Иконка «Сетевые подключения»
Нажатием правой кнопкой мыши выбрать из меню пункт «Свойства» рисунок 5:
Рисунок 5 – Выбор пункта «Свойства»
В появившемся окне «Подключения по локальной сети» выберите компонент «Internet Protocol (TCP/IP)» и нажмите кнопку «Свойства» рисунок 6.

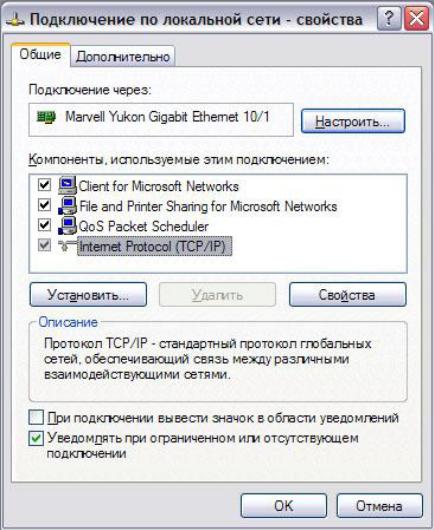

Рисунок 6 - Компонент «Internet Protocol (TCP/IP)»
Пометьте «точкой» «Использовать следующий IP-адрес». Определите значения полей IP-адрес (IP Address) и Маска подсети (Subnet Mask), затем нажмите кнопку «ОК» рисунок 7:

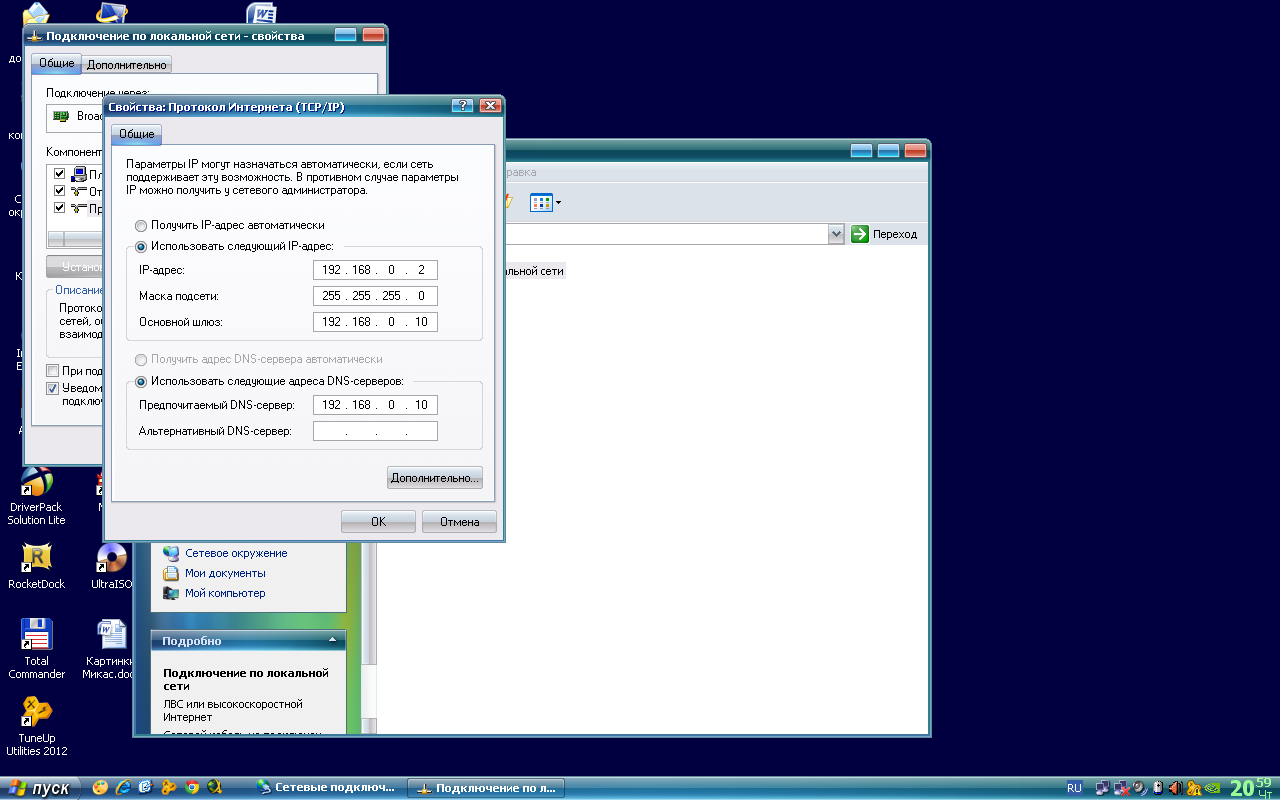

Рисунок 7 - Поля IP-адреса и Маски подсети
Введите IP-адрес: 192.168.0.2
Маска подсети: 255.255.255.0
Основной шлюз: 192.168.0.10
Предпочитаемый DNS-сервер: 192.168.0.10
Теперь IP-адрес компьютера считается установленным.
Установление связи с прибором
Перед началом работы необходимо убедиться, что питание прибора включено.
Для установки связи с прибором необходимо войти в меню «Связь с ЭБУ». Нажать на кнопку «Связь с ЭБУ». Установление связи с прибором будет характеризовать появление параметров работы двигателя в свободном поле интерфейса, а также снизу высветится «Статус ЭБУ» - «Включено». После чего программа готова к проведению диагностирования.
