Выбор электродвигателя

Определяем потребляемую мощность (Вт) привода (мощность на выходе)

Где T_н – номинальный крутящий момент на выходном валу привода

n_м – номинальная частота вращения выходного вала привода

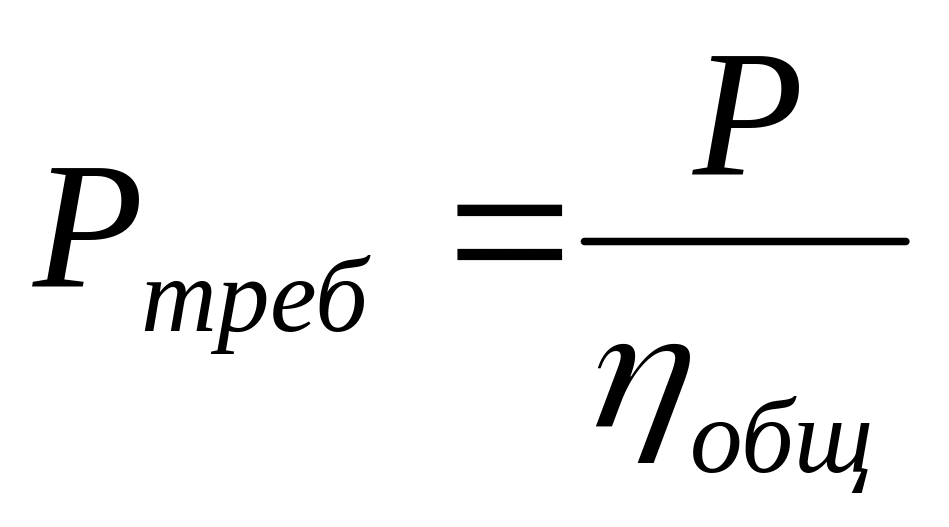

определяем требующую мощность электродвигателю

(по таблице№1.1 ([1])

Где η_з=0,98 – КПД зубчатой передачи

η_п=0,99 – КПД пары подшипников

η_ц=0,95 – КПД цепной передачи

η_р=0,97 – КПД ременной передачи

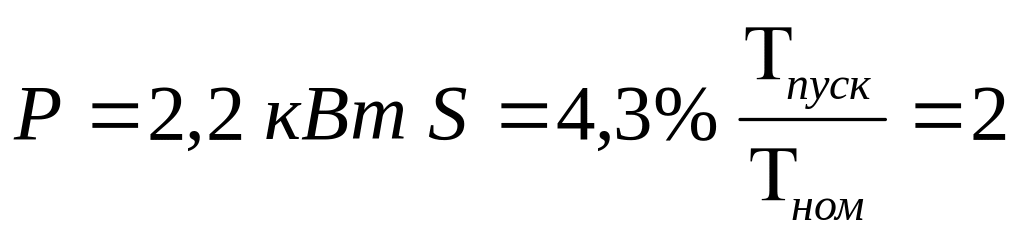

Подбор электродвигателя по каталогу выбираем электродвигатель 4А80В2У3

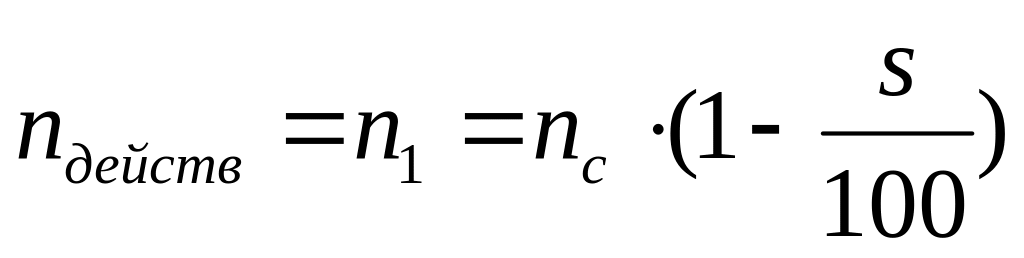

Определение действительной частоты вращения вала электродвигателя под нагрузкой, а также частоту вращения ведущего шкива ременной передачи.

об/мин

Передаточные числа

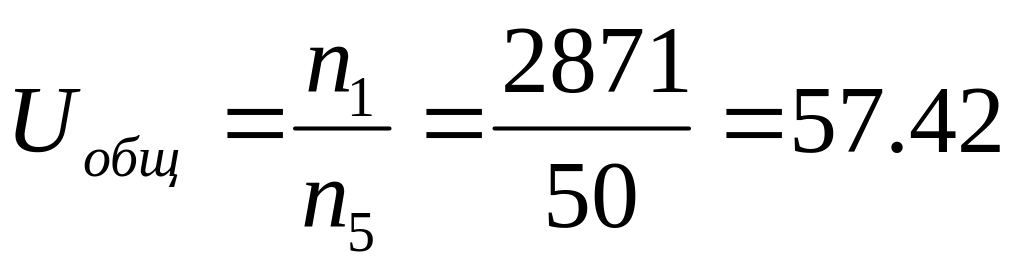

Общее передаточное число:

Где n₅=n_м – частота вращения на выходном валу

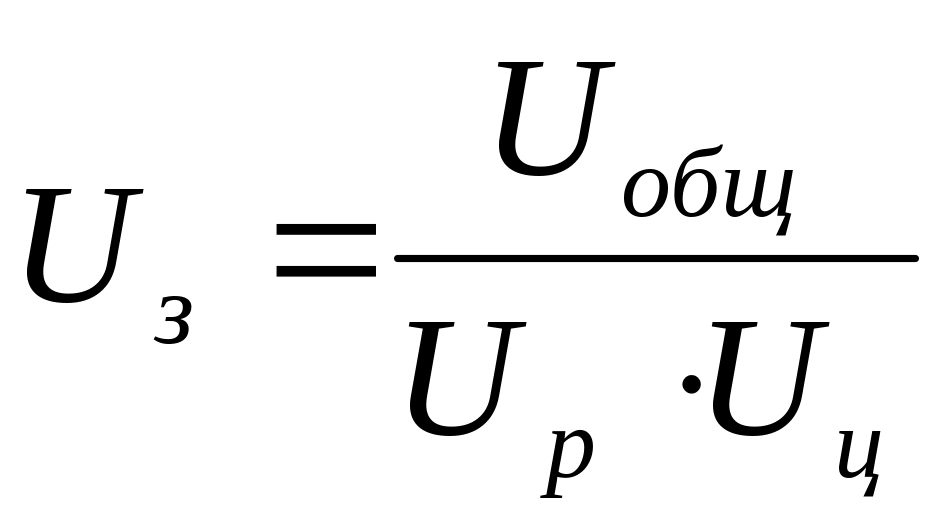

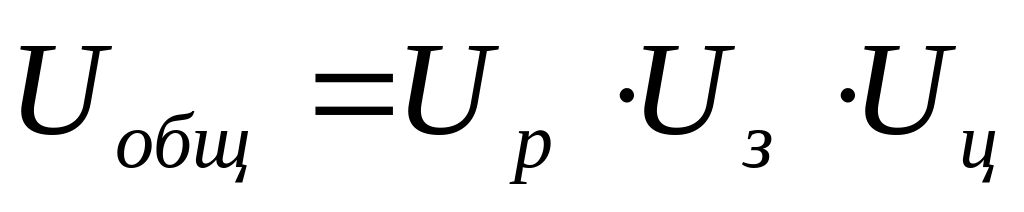

U_общ=U_рU_зU_ц

Где U_общ - передаточное число механизма

U_р – передаточное число ременной передачи;

U_з – передаточное число редуктора;

U_ц – передаточное число цепной передачи;

_{Так как редуктор двухступенчатый, то :}

_{U1 = 4 выбрали по ГОСТу 2185-66.}

_{В связи с этим передаточное отношение редуктора меняется и становится равным 16. Поэтому меняем передаточное отношение цепной передачи на 2,4 вместо 2,7.}

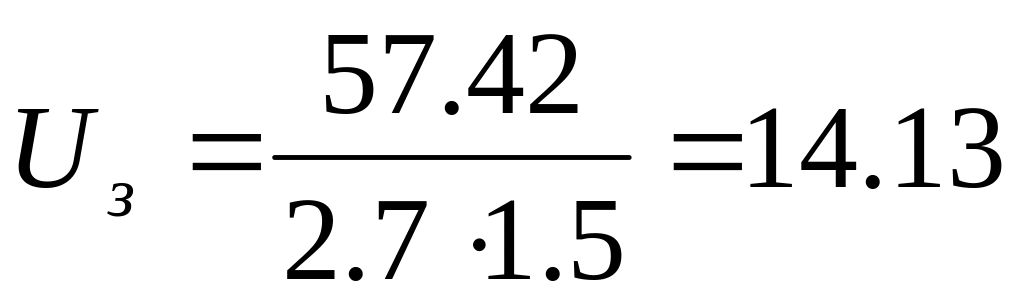

_{Проверяем передаточное отношение редуктора после внесённых изменений:}
