____________________Задание 1. Расчет многопролетной статически определимой балки
Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
Тульский государственный университет
Кафедра «Строительство, строительные материалы и конструкции»
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
по выполнению
контрольно-курсовой работы
ПЛОСКИЕ СТАТИЧЕСКИ
ОПРЕДЕЛИМЫЕ И НЕОПРЕДЕЛИМЫЕ
СИСТЕМЫ
по дисциплине «Теоретическая механика»
Раздел «Строительная механика»
Направление подготовки: 270300 «Архитектура»
Тула 2013 г.
СОДЕРЖАНИЕ
Задание 1. Расчет многопролетной статически определимой балки 3
Варианты заданий 3
Пример выполнения задания 4
Проведение кинематического анализа заданной расчетной схемы 4
Количественный кинематический анализ 4
Качественный кинематический анализ 4
Порядок расчета заданной расчетной схемы 5
Построение эпюры изгибающих моментов 6
II этаж балка 1–2 6
II этаж балка 5–6 7
I этаж балка 2–5 9
I этаж балка 6–7 11
Построение эпюры поперечных сил 13
Построение линий влияния опорных реакций и внутренних усилий кинематическим способом 15
Линии влияния вертикальных опорных реакций 16
Построение линии влияния и определение по ней значения опорной реакции
(
) в сечении 1(A) 17
Построение линии влияния и определение по ней значения опорной реакции
(
) в сечении 3(B) 18
Линии влияния усилий – изгибающих моментов в заданном сечении 20
Построение линии влияния и определение по ней значения изгибающего момента
в сечении K 20
Построение линии влияния и определение по ней значения изгибающего момента
в сечении S 23
Линии влияния усилий – поперечных сил в заданном сечении 25
Построение линии влияния и определение по ней значения поперечной силы
в сечении K 25
Построение линии влияния и определение по ней значения поперечной силы
в сечении S 28
Задание 1. Расчет многопролетной статически
Определимой балки
Варианты заданий. Для заданной расчетной схемы многопролетной балки:
Провести полный кинематический анализ.
Построить эпюры изгибающих моментов и поперечных сил.
Построить линии влияния и определить по ним значения:
опорных реакций:
и (варианты № 1, 2, 4–7, 9–12, 14–19, 22–26, 29, 30, 31, 32, 35, 36);
и (варианты № 3, 8, 13, 20, 21, 27, 28, 33, 34);
внутренних усилий:
и
(нечетные варианты);
и
(четные варианты).
Таблица 1.1
Длины участков расчетной схемы
№ варианта |
Длины участков |
№ варианта |
Длины участков |
||||||
k |
l |
m |
n |
k |
l |
m |
n |
||
1 |
0,5a |
2,5a |
2a |
2a |
19 |
3a |
a |
2a |
2a |
2 |
2,5a |
2,5a |
3a |
0,5a |
20 |
a |
a |
1,5a |
0,5a |
3 |
2a |
0,5a |
1,5a |
1,5a |
21 |
0,5a |
3a |
2,5a |
2,5a |
4 |
a |
a |
0,5a |
1,5a |
22 |
1,5a |
1,5a |
0,5a |
3a |
5 |
a |
3a |
2a |
2a |
23 |
2,5a |
3a |
a |
a |
6 |
2a |
2a |
2,5a |
1,5a |
24 |
1,5a |
1,5a |
2a |
0,5a |
7 |
2,5a |
3a |
a |
a |
25 |
a |
3a |
2a |
2a |
8 |
a |
a |
1,5a |
0,5a |
26 |
a |
a |
1,5a |
0,5a |
9 |
a |
0,5a |
1,5a |
1,5a |
27 |
0,5a |
1,5a |
3a |
3a |
10 |
2,5a |
2,5a |
0,5a |
3a |
28 |
2a |
2a |
a |
2,5a |
11 |
3a |
a |
2a |
2a |
29 |
2,5a |
1,5a |
3a |
3a |
12 |
a |
a |
1,5a |
2a |
30 |
2,5a |
2,5a |
a |
2a |
13 |
2,5a |
3a |
2a |
2a |
31 |
0,5a |
3a |
2a |
2a |
14 |
1,5a |
1,5a |
2a |
0,5a |
32 |
2,5a |
a |
2a |
0,5a |
15 |
3a |
0,5a |
2,5a |
2,5a |
33 |
2a |
0,5a |
2,5a |
2,5a |
16 |
a |
a |
1,5a |
2a |
34 |
a |
2,5a |
1,5a |
3a |
17 |
2a |
0,5a |
1,5a |
1,5a |
35 |
a |
a |
1,5a |
a |
18 |
0,5a |
0,5a |
a |
2a |
36 |
2a |
a |
a |
0,5a |

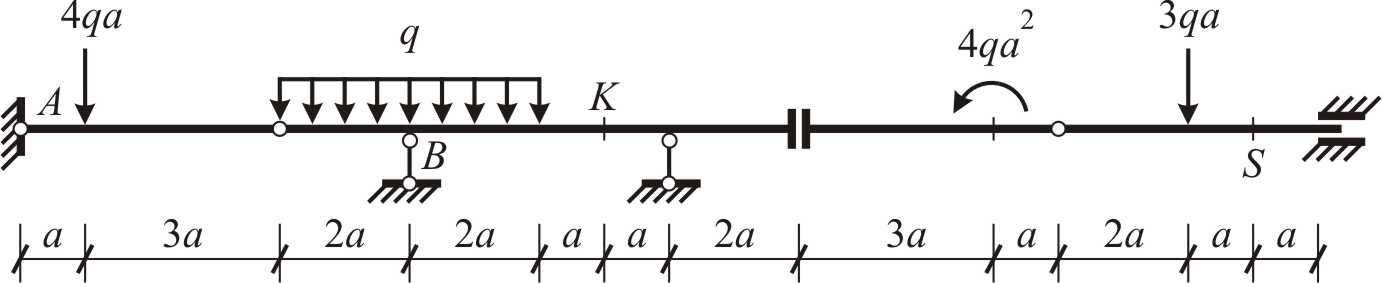

Пример выполнения задания. Дано: расчетная схема многопролетной балки (рис. 1.6).
Необходимо провести полный кинематический анализ; построить эпюры изгибающих моментов и поперечных сил, а также линии влияния опорных реакций , и внутренних усилий , , , ; сравнить результаты, вычисленные по линиям влияния и аналитическим способом.
Рис. 1.6
Решение
Многопролетная статически определимая балка представляет собой геометрически неизменяемую систему, состоящую из ряда простых однопролетных балок, соединенных между собой определенным образом.
