2. Заземление электронных средств

На эту тему дюде дофига информации, основнаые пункты: для обезопасивания оператора, для обеспечения помехоустойчивости фильтров питания (лекции костика), для обеспечения работы экрана (лекции кечиева)

Билет 6.

1. Конструкции печатных плат. Понятие линии передачи

Базовые разновидности печатаных плат: односторонние, двухсторонние, многослойные (МПП).

Для создания быстродействующих систем наиболее пригодны МПП:

• в многослойных печатных платах формируется практически полностью экранированная линия передачи.

• обеспечивается максимальная локализация электромагнитного поля, а следовательно, и максимальная точность расчетов электрических параметров через геометрию сечения.

• наличие большого числа слоёв позволяет реализовать практически любую топологию

Конструкции линий передач в печатных платах и в межблочных соединениях показаны на рис. 6.11. На рис. 6.12 показана общая модель линии передачи, а на рис. 6.13  модель линии передачи без потерь, которая приемлема до частот 1 ГГц.

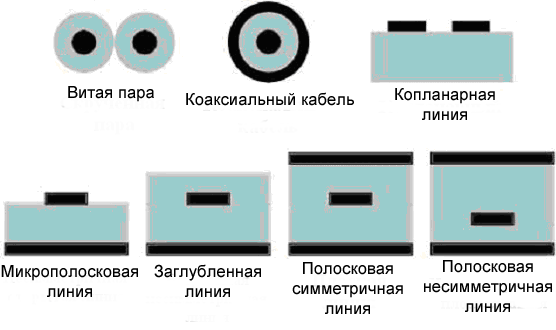

Рис. 6.11. Конструкции линий передач и печатных плат

Модель линии передачи

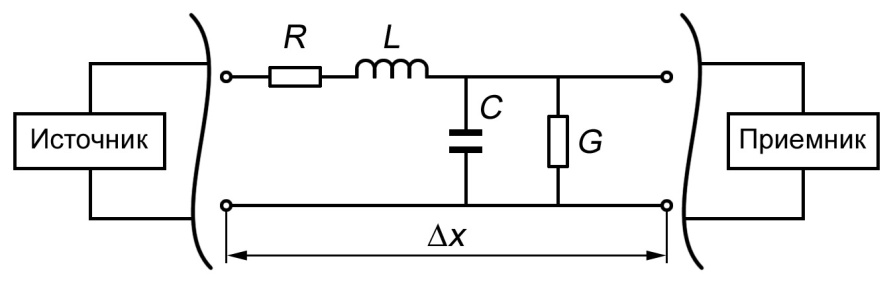

Рис. 6.12. Модель элементарного отрезка линии передачи

Рис. 6.13. Модель линии передачи без потерь

Проектирование прямого и возвратного пути тока  двуединая задача!

Ток всегда течет по пути с наименьшим полным сопротивлением

2. Физико-химические основы сварки.

Существует   три   состояния    вещества, отличающиеся     между     собой     силами взаимодействия атомов и молекул: твердое, жидкое и газообразное. Переход вещества из одного состояния в другое сопровождается большими затратами энергии, прикладываемой извне. Для твердого и жидкого состояния характерны небольшие расстояния между молекулами, между которыми действуют силы взаимного притяжения. По мере перехода вещества в жидкое, а затем в газообразное   состояние   эти   расстояния увеличиваются, а силы их взаимодействия снижаются. Этот процесс наглядно представлен во время сварки, когда металл плавится, частично переходит в газообразное состояние, а затем возникают обратные процессы, именуемые кристаллизацией.

Процесс плавления металла в зоне сварочного шва приводит к возникновению сложных физико-химических процессов и к образованию характерного соединения, отличающегося по своей структуре от основного металла.

Под физическими понимают процессы, которые не меняют строения элементарных частиц и не приводят к изменению химических свойств основного металла. К таким процессам относятся:

• прохождение электрического тока и тепловые колебания кристаллической решетки;

• переход основного и электродного вещества из твердого состояния в жидкое (плавление), перемешивание их между собой, кристаллизация металла в зоне сварочной ванны;

•  напряжения и деформации, возникающие в кристаллической решетке сварочного шва и прилегающей к нему зоны основного металла/

Химические процессы меняют свойства основного металла, в результате чего получаются новые соединения, имеющие отличные свойства. К основным химическим процессам относятся:

• химические реакции, возникающие в газовой и жидкой фазах и на их границах;

• образование оксидов, шлаков и других соединений, отличающихся своими химическими свойствами от основного металла.

Влияние физико-химических процессов, происходящих в сварочном шве на прочность соединения настолько велико, что следует рассмотреть этот вопрос более подробно.
