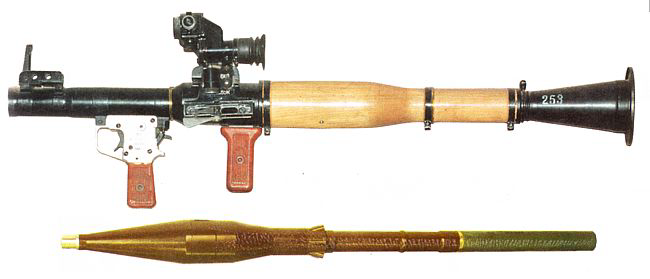

Ручний протитанковий гранатомет рпг-7в та 40 мм підствольний гранатомет гп-25.
1. Призначення, бойові властивості, загальна будова гранатомета рпг‑7в. Неповне розбирання і складання гранатомета.
Призначений
для боротьби з танками, САУ та іншими
броньованими засобами противника. Крім
того він може бути використаний для
знищення живої сили противника, яка
знаходиться у легких укриттях, а також
у спорудах міського типу.
При стрільбі з гранатомету використовуються постріли ПГ-7В, ПГ-7ВМ, ПГ-7ВЛ, ПГ-7ВР з надкаліберною протитанковою гранатою кумулятивної дії.
Граната має бронепробиваємість, яка дає можливість вести ефективну боротьбу зі всіма типами сучасних танків та САУ противника.
Найбільш дійсний вогонь з гранатомету по танкам, САУ та іншим цілям, які мають висоту 2 м і більше, на дальності прямого пострілу, яка дорівнює до 330 м (в залежності від пострілу).
Бойові властивості гранатомету
Калібр 40 мм
Калібр гранати:
ПГ-7 85 мм
ПГ-7М 70 мм
Прицільна дальність 500 м.
Дальність прямого пострілу по цілі висотою 2 м:
при стрільбі пострілом ПГ-7в 330 м.
при стрільбі пострілом ПГ-7ВМ 310 м.
Бойова швидкострільність 4-6 постр./хв.
Початкова швидкість гранати:
ПГ-7 120 м/с.
ПГ-7М 140 м/с.
Максимальна швидкість гранати 300 м/с.
Вага гранати з пороховим зарядом:
ПГ-7В 2,2 кг.
ПГ-7ВМ 2,0 кг
Вага гранатомета з ПГО-7 6,3 кг.
Збільшення ПГО-7 2,7
Поле зору ПГО-7 13°
Дальність взведення підірвача від дульного зрізу гранатомету 2,5-18 м.
Час самознищення гранати 4-6 сек.
Загальна будова.
Гранатомет складається із наступних основних частин та механізмів:
Ствол з механічним прицілом.
Ударно-спусковий механізм із запобіжником.
Бойковий механізм.
Оптичний приціл.
У комплект гранатомета входять запасні частини, інструмент і приналежності.
Порядок неповного розбирання та складання.
Зняти чохли – спочатку з казенної частини, а потім з дульної.
Від’єднати ударно-спусковий механізм.
Від’єднати бойковий механізм.
Від’єднати кришку корпусу ударно-спускового механізму.
Збирання гранатомета здійснюється у обратній послідовності.
Згідно Збірника нормативів з вогневої підготовки:
|
Н-ВП-13 РПГ-7В |
Н-ВП-14 РПГ-7В |
Відмінно |
40 с. |
55 с. |
Добре |
45 с. |
1 хв. |
Задовільно |
55 с. |
1 хв. 10 с. |
Загальна будова і принцип дії пострілів до гранатомета рпг-7в
Для стрільби з гранатомета РПГ-7в розроблені та використовується достатньо велика кількість різноманітних пострілів, що дозволяє постійно підвищувати його бойові можливості. З посиленням броне захищеності об’єктів на полі бою приймалися на озброєння більш потужні постріли – ПГ-7, ПГ-7В, ПГ-7ВМ, ПГ-7ВЛ, ПГ-7ВР. Крім того досвід бойових дій у локальних конфліктах виявів необхідність забезпечення можливості ураження також ї живої сили противника, тому були розроблені постріли з осколково-фугасною, термобаричною та зі снайперської гранатою.

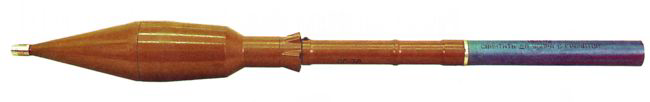

Постріли для гранатомета РПГ-7В складається із:
Гранати
Порохового заряду.
Протитанкова граната складається з таких основних частин:
головна частина з вибуховою речовиною;
підривник;
реактивний двигун;
стабілізатор ( у порошковому заряді).
При пострілі з гранатомета від удару бійка по капсулю-запалювачу запалюється порошковий заряд. Гази, що утворюються від згорання порошкового заряду , за допомогою турбінки надають гранаті обертальний рух і викидають її із каналу ствола зі швидкістю 120 м/с.
Після вильоту гранати із каналу ствола відкриваються пера стабілізатора, відбувається зведення підривника і на відстані , яка забезпечує безпеку гранатометника, запалюється порошковий заряд реактивного двигуна.
При горінні порошкового заряду реактивного заряду в наслідок витікання порошкових газів через соплові отвори утворюється реактивна сила і швидкість польоту гранати збільшується. Досягаючи наприкінці повного згорання заряду 300 м/с. У подальшому граната летить по інерції.
При зустрічі гранати з перешкодою ( ціллю) п’єзо елемент підривника стискується, в результаті чого виробляється електричний струм, під дією якого вибухає електродетонатор підривника, а потім розривний заряд гранати. Під час вибуху гранати утворюється кумулятивна ( зосереджена, спрямована) струмина, яка пробиває перешкоду ( броню), яка уражує живу силу, руйнує озброєння і обладнання, а також запалює пальне.
При пострілі гранатометом віддачі не має. Це забезпечується витіканням порохових газів назад через сопло і розтруб патрубка ствола.
