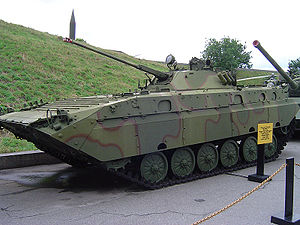

2. Підготовка стабілізатора до роботи в різних режимах.

Екіпаж повинен виконувати вимоги заходів безпеки.

Час безперервної роботи стабілізатора озброєння не повинен перевищувати 6 годин, а перерва між шести часовими циклами роботи повинна бути не менше 2 годин.

Перед вмиканням стабілізатора необхідно попередити екіпаж.

ЗАБОРОНЯЄТЬСЯ:

  • при вмиканні стабілізатора озброєння знаходитись у зоні повороту спареної установки і башти як внутрі, так і зовні машини;

  • мінятися містами у бойовому відділенні;

  • покидати бойове відділення, заряджати і розряджати гармату і спарений з нею кулемет, заміняти ланкозбірники без команди командира;

  • проводити обслуговування та ремонтні роботи на машині;

  • вмикати стабілізатор при напрузі бортової мережі нижче 22 В;

  • вмикати стабілізатор при встановленому приладі ТНП-350Б або піднятій воздухозаборній трубі;

  • від’єднувати і приєднувати роз’єми при увімкненій напрузі бортової мережі.

Не допускається довгочасна робота стабілізатора при непрацюючому двигуні, щоб не розрядити акумуляторні батареї.

Перед вмиканням стабілізатора:

  1. Перевірити чи нема перешкод повороту башти та підйому спареної установки.

  2. Переконатися у тому, що автомати захисту мережі ВН, ГН, ПРЕОБР. на КР – 25 увімкнені, вимикачі ПТР на блоці БУ-25-2С, ПАЗ на центральному щитку механіка-водія і ПРИВОД на пульту керування командира вимкнені, а всі люки на криші корпусу машини закриті.

  3. Зняти зі стопору башту, гармату та командирську башенку.

  4. В механічному режимі перевірити поворот башти, підйом та опускання спареної установки.

  5. Увімкнути на щітку механіка - водія вимикач "АКБ".

  6. Попередити екіпаж та десант машини подаванням команди: "Стабілізатор".

При вмиканні стабілізатора ввімкнути на пульті керування навідника - оператора:

  • вимикач "ПРИВОД"(при цьому через 6-20 секунд загоряються світлодіоди "ВН, ГН, АВТ (ПАВ);

  • тумблер "РЕЖИМ" у положення АВТ або ПАВ;

  • рукоятками "БАЛАНС" усунути уведення гармати по ГН та ВН;

3. Призначення, характеристика і загальна будова прицілів бпк-2-42, 1пз-3 та приладу спостереження ткн – 3б

Приціл БПК-2-42 призначений для спостереження за місцевістю, виявленню цілей, визначення дальностей, прицільної стрільби з гармати та кулемету, коректування стрільби.

Технічні характеристики:

- тип – бінокулярний, комбінований (денний, активно-пасивний нічний);

- марка – БПК-2-42.

Денна система:

- збільшення, кратність 6;

- кут поля зору 10º;

- перископічність 221мм.

Нічна система:

- збільшення 5,5;

- кут поля зору 6º 40' ;

- перископічність 248мм.

Середня дальність виявлення танку:

- в пасивному режимі 700м.;

- в активному режимі 800 м.

Приціл складається з таких основних частин:

- корпус;

- головка;

- коліматор;

- механізм вивірювання;

- окуляри;

- перетворювач напруги;

- механізм передачі кутів.

Конструкція окулярів забезпечує діоптрійну установку по оку від -3 до +5 діоптрій.

На корпусі приціла розташовані органи керування та сигналізації:

- рукоятка приводу шторки;

- рукоятка перемикання режиму роботи (пасивний, активний);

- рукоятка приводу діафрагми;

- рукоятка реостату яскравості сітки;

- лампи сигналізації про роботу приціла у пасивному або активному режимі;

- патрон осушення;

- налобник;

- кришка з запасними лампами;

- 2 аварійних вимикача (верхній – вимикає підігрів окулярів, нижній – систему захисту від світлових перевантажень).

Приціл 1ПЗ-3 призначений для пошуку повітряних цілей, слідкування за повітряними цілями і наведення гармати на них при стрільбі з місця; пошуку наземних цілей і наведення гармати і кулемету ПКТ на них при стрільбі, з місця і з ходу, з місця командира бойової машини.

Технічні характеристики:

- приціл командира перископічний, денний;

- тип – монокулярний;

- збільшення – 1,2 крат; 4 крат;

- перископічність – 310мм.;

- кут поля зору – при збільшенні 1,2 крат – 49º ;

- кут поля зору – при збільшенні 4 крат – 14 º;

- межі діоптрійної рухомості окуляру +- 4 дптр;

- напруга електроживлення – 27 В;

- кут наведення по горизонту – 360 º ;

- кут наведення по вертикалі – від - 6 º до + 75 º .

Загальна будова:

Приціл 1ПЗ-3 являє собою оптичний монокулярний перископічний прилад з головною призмою, що качається та змінним збільшенням і складається з наступних основних частин:

- корпус головки;

- корпус прицілу;

- механізм головної призми (з приводом та задаючим важелем);

- об’єктив;

- механізм сітки з механізмом вивірки;

- механізм світлофільтрів;

- галілеєва трубка;

- окулярна телескопічна система (з механізмом каретки, рухомим штрихом і пультом прицілу;

- налобник.

Панель пультамає:

- тумблер вмикання підсвічення сітки;

- тумблер вмикання захисних стекол головної частини;

- рукоятка регулювання яскравості ламп підсвічення.

Поле зору прицілуділянка простору, що обмежена тілесним кутом 49 º при збільшенні 1,2 або 4 крат. При збільшенні 4 крат. Поле має нерухому сітку з дистанційними шкалами, шкалою бокових поправок та ракурсними колами; рухому сітку, яка рухається у вертикальному напрямку з горизонтальним штрихом. Дистанційні шкали використовуються для вводу кутів прицілювання при стрільбі по наземним цілям. На сітці прицілу нанесені шкали ОФЗ, БР, ПКТ.

ТКН-3Б Комбінований (денний і нічний ) прилад спостереження командира забезпечує спостереження за місцевістю, пошук і виявлення цілей, визначення дальності до цілей, а також цілевказання і коректування вогню у денних та нічних умовах.

У комплект приладу ТКН-3Б входять:

  • прилад спостереження ТКН-3Б;

  • освітлювач ОУ-3ГА2.

Оптичні характеристики приладу ТКН-3Б

Тип бінокулярний

Марка ТКН-3Б

Перескопічність 200 мм

Денна система:

- збільшення 4,75-5

- поле зору 9,5-10°

Нічна система:

- збільшення 4-4,2*

- поле зору 7,75-8°

Дальність бачення вночі при нормальній

прозорості атмосфери:

- бортова проекція танку 400 м

- лобова проекція танку 300 м

Джерело інфрачервоного світла освітлювач ОУ-3ГА2

Розміщення на люку командира.

Загальна будова приладу:

    1. Механічна частина.

    2. Електронно-оптична частина.

    3. Електрична частина.

Механічна частина складається:

  • корпус;

  • вузла поворотного дзеркала;

  • головка прицілу;

  • рукоятки;

  • механізм шторки;

  • налобник;

  • діафрагма.

Електронно-оптична система складається:

  • електронно-оптична система нічного бачення;

  • денна оптична система.

Електрична система складається:

  • високовольтний блок живлення;

  • провід.

Нічна електронно-оптична система призначена для спостерігання цілей та місцевості вночі при облученні їх інфрачервоним освітлювачем ОУ-3ГА2.

Денна оптична система призначена для спостерігання цілей і місцевості вдень.
