Система управління вогнем бмп-2 (сув бмп-2)

1. Призначення , властивості та склад сув бмп-2. Розміщення елементів сув в бойовому відділенні. Режими роботи стабілізатора.

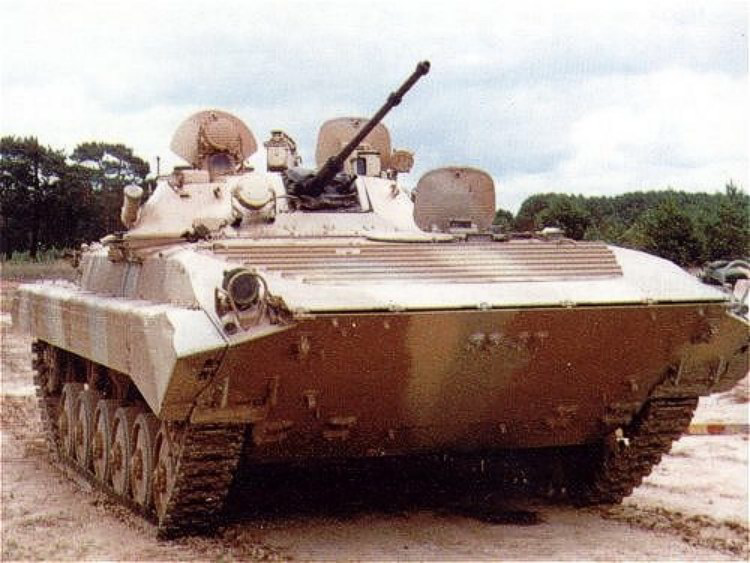

Система управління вогнем (СУВ) БМП-2 призначена для:

- спостереження за місцевістю та розвідки цілей;

- наведення гармати, кулемета, протитанкового комплексу та ведення вогню;

- цілевказання та коректування вогню.

Структура і склад СУВ БМП-2

	СУВ
П рилади управління вогнем				Прилади спостереження і прицілювання

Стабілізатор озброєння		Прилади спостереження		Прилади прицілювання
Механічний привод наведення
Система цілевказання		ТКН – 3Б		БПК-2-42
Система управління ракетою 9М113 (9М111)		ТНПО – 350Б		1ПЗ-3
		ТНПО – 170		9Ш119М1
		ТНПТ – 1
		ТНП - 165

Стабілізатор озброєння електромеханічний двоплощинний. Наведення гармати і спареного кулемета відбувається від пультів управління командира машини і навідника-оператора (окремо). Стабілізатор озброєння може працювати у двох режимах АВТОМАТ і НАПІВАВТОМАТ, які відрізняються між собою точністю стабілізації і швидкістю наведення озброєння.

Механічний привод наведення є тільки у навідника-оператора і складається із підйомного механізму і механізму повороту башти.

Система цілевказання забезпечує наведення озброєння у сторону цілі при увімкненому стабілізаторі від командира БМП через прилад спостереження ТКН-3 і прилад цілевказання. При виявленні через ТКН-3 небезпечної цілі командир машини натискує на відповідну кнопку на приладі ТКН-3, пульт управління навідника-оператора автоматично блокується, а башта повертається у сторону цілі до збігу напряму гармати з лінією візування приладу ТКН-3. При повороті башти командир машини вручну або за допомогою приводу утримує нерухомо лінію візування ТКН-3 (командирську башенку) нерухомо.

Система управління керованою ракетою (протитанковий комплекс) містить у собі протитанкові керовані ракети ПТКР, пускову установку машини (ПУ) і пускову установку (виносну) ПУ 9П135М. Пускова установка дозволяє вести вогонь протитанковими керованими ракетами без виходу з машини. Наведення ракети на ціль проводиться по дротах.

Прилади спостереження БМП-2:

- ТКН-3Б – командирський, денного і нічного бачення;

- ТНПО-350Б – механіка-водія, використовується на плаву;

- ТНПО-170 – забезпечує екіпажу спостереження за місцевістю без виходу із машини. Розміщується:

- у механіка – водія – 4;

- у командира – 2;

- у навідника – оператора – 3;

- у старшого стрільця – 1.

ТНПТ-1 – забезпечує задній огляд навіднику та командиру (2 шт.).

ТНП-165 – забезпечує спостереження старшому стрілку (1 шт.).

Прилади прицілювання:

- БПК-2-42 – приціл навідника-оператора денного і нічного бачення;

- 1ПЗ-3 – приціл командира БМП для ведення вогню по наземним і повітряним цілям вдень;

- 9Ш119М1 – прилад для наведення протитанкової керованої ракети (ПТКР) на ціль. Він є складовою частиною пускової установки машини.
