2. Неповне розбирання та складання гранатомета.

Розбирання гранатомета може бути неповним і повним: неповне – для чищення, мащення і огляду гранатомета; повне – для чищення при сильному забрудненні гранатомета, після перебування його під дощем або снігом, після дегазації або дезактивації гранатомета, при підготовці його до довгострокового зберігання, при ремонті, при отриманні зі складу для огляду у розібраному вигляді. Забороняється виконувати у підрозділі розбирання гранатомета, яке не передбачене настановою або технічною документацією.

Розбирання і складання гранатомета виконувати на чистій підстилці; використовувати інструмент із комплекту ЗІП; частини і механізми класти у порядку розбирання, поводитись з ними обережно, не прикладати надмірних зусиль і різких ударів. При складанні гранатомета звірити номери на його частинах з номером на ствольній коробці.

Перед розбиранням гранатомета необхідно:

  • відокремити приціл;

  • відокремити коробку для пострілів;

  • перевірити, чи немає пострілу у патроннику, для чого відкрити приймач, рукояткою перезаряджання відвести затвір назад, оглянути, чи немає пострілу у патроннику; різко подавши затвор у переднє положення, ПОСТАВИТИ УДАРНИК НА БОЙОВИЙ ЗВІД.

Порядок неповного розбирання гранатомета:

  • відокремити приймач від ствольної коробки;

  • відокремити замикач затильника від ствольної коробки;

  • відокремити затильник;

  • відокремити кришку ствольної коробки з механізмом перезаряджання від ствольної коробки;

  • відокремити затвор із зворотними пружинами від ствольної коробки;

  • відокремити зворотні пружини від затвора;

  • відокремити спускову планку від ствольної коробки;

  • відокремити ударно-спусковий механізм від ствольної коробки;

  • відокремити ствольну коробку від станка;

  • відокремити ствол від ствол від ствольної коробки.

Порядок складання гранатомета після неповного розбирання:

  • приєднати ствол до ствольної коробки;

  • приєднати ствольну коробку до станка;

  • приєднати ударно-спусковий механізм до ствольної коробки;

  • приєднати спускову планку до ствольної коробки;

  • приєднати зворотні пружини до затвора, а затвор до ствольної коробки;

  • відокремити кришку ствольної коробки з механізмом перезаряджання до ствольної коробки.

Згідно Збірника нормативів з вогневої підготовки:

Н-ВП-13 АГС-17

Н-ВП-14 АГС-17

Відмінно

40 с.

1 хв. 10 с.

Добре

45 с.

1 хв. 15 с.

Задовільно

55 с.

1 хв. 30 с.

3. Боєприпаси до гранатомета.

Для стрільби з гранатомета застосовується 30-мм постріл ВОГ-17 з уламковою гранатою ОГ-17.

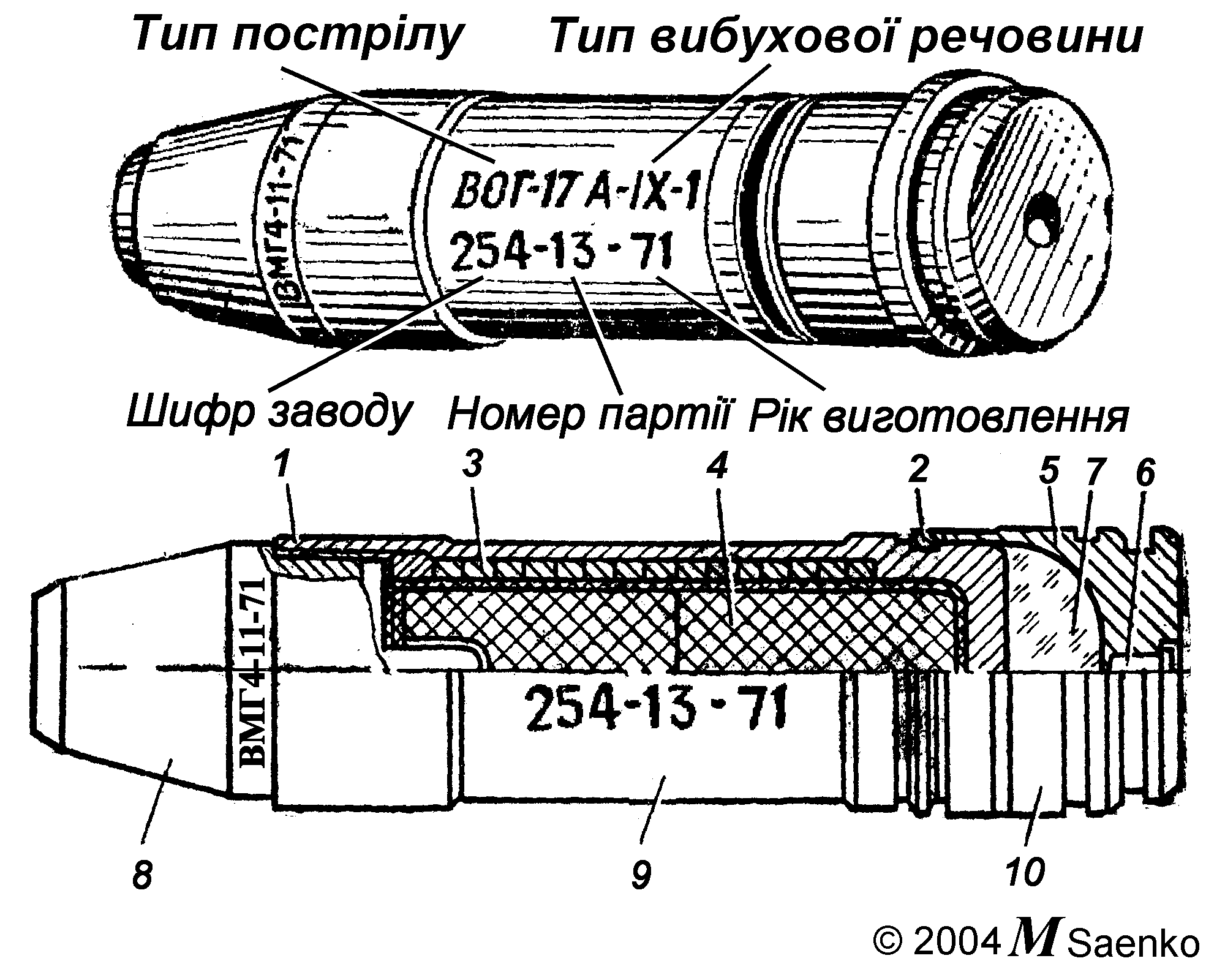

Постріл ВОГ-17 (ВОГ-17М):

1 – корпус; 2 – ведучий пасок; 3 – пружина (уламкова сорочка); 4 – розривний заряд; 5 – гільза; 6 – капсуль-запальник; 7 – нітрогліцеринів порох; 8 – висаджувач ВМГ (ВМГ-М); 9 – уламкова граната; 10 – пороховий заряд

Постріл ВОГ-17 складається з уламкової гранати ОГ-17, порохового заряду та головного висаджувача миттєвої дії ВМГ-М (ВМГ).

Уламкова граната призначається для ураження живої сили уламками. Вона складається з корпуса, ведучого пояска, пружини (уламкової сорочки) і розривного заряду.

Пороховий заряд призначається для надання гранаті початкової швидкості. Він складається з гільзи, капсуля-запальника та пороху на основі нітрогліцерину.

Постріли в остаточно спорядженому вигляді знаходяться у паперових гільзах, які укладають в герметичні металеві коробки по 48 штук. По дві таких коробки з пострілами укладають в дерев’яні ящики. У кожен ящик вкладається ніж для розкриття металевих коробок та інструкція з користування ножем.

На стінки і кришку ящика, на кришку металевої коробки та гранату наноситься чорною фарбою маркування.

Гранати в бойовому спорядженні пофарбовані в чорний колір.

Крім бойових пострілів, існують і боєприпаси допоміжного призначення: учбові та практичні.

Для навчання діям зі зброєю використовуються учбові, розрізні та легко розбірні постріли, які мають інертне спорядження. В учбових пострілах граната з гільзою додатково скріплені осьовим гвинтом для попередження демонтажу патрона в результаті багаторазових маніпуляцій у службовому використанні. У вічко гранати вгвинчена балістична втулка, що повторює форму і розміри висаджувача. Розрізні та легко розбірні постріли за своєю будовою не відрізняються від бойових, але мають інертне спорядження висаджувача та розривного заряду.

Для проведення навчальних стрільб використовуються практичні постріли, що мають позначення ВУС-17. Від бойових вони відрізняються тільки тим, що замість заряду вибухової речовини гранати споряджені піротехнічним складом жовто-червоного диму, що позначає місце падіння гранати. Граната не має уламкової сорочки, а стінки корпуса гранати потовщені.
