2. Загальна будова прицілу до снайперської гвинтівки свд- псо – 1. Порядок підготовки прицілу до роботи.
Оптичний приціл до снайперської гвинтівки СВД- ПСО-1 є основним прицілом гвинтівки.
Збільшення прицілу 4-х кратне, поле зору 6 градусів.
Оптичний приціл складається з механічної та оптичної частини.
Механічна частина включає:
корпус
верхній та бічний маховички
пристрій освітлення сітки прицілу
висувна бленда
резиновий наочнік
ковпачок.
Оптична частина прицілу включає:
об’єктів
обертаюча система
сітка
люмінесцентний екран
окуляр.
3. Неповне розбирання і збирання гвинтівки свд.
Розбирання снайперської гвинтівки може бути неповним і повним:
- неповне – для чищення, мащення і огляду гвинтівки;
- повне – для чищення при сильному забрудненні гвинтівки, після перебування її під дощем або у снігу, при переході на нове мастило і при ремонті.
Часте розбирання гвинтівки неприпустиме, тому що прискорює знос частин і механізмів.
Розбирання і збирання гвинтівки необхідно проводити на столі або чистій підстилці; частини і механізми класти у порядку розбирання, поводитися з ними обережно, не класти одну частину на іншу, не прикладати надмірних зусиль і не робити різних ударів. При збиранні гвинтівки звірити номери на її частинах, номери частин гвинтівки мають бути однаковими з номером на ствольній коробці.
Навчання неповному розбиранню і збиранню на бойових гвинтівках дозволяється тільки у виключних випадках з дотриманням особливої обережності при поводженні з частинами і механізмами.
Порядок неповного розбирання гвинтівки.
1. Відокремити магазин і перевірити чи немає патрона у патроннику.
2. Відокремити оптичний приціл.
3. Відокремити щоку приклада.
4. Відокремити кришку ствольної коробки зі зворотним механізмом.
5. Відокремити затворну раму з затвором.
6. Відокремити затвор від затворної рами.
7. Відокремити ударно спусковий механізм.
8. Відокремити ствольні накладки.
9. Відокремити газовий поршень і штовхач з пружиною.
Порядок збирання гвинтівки після неповного розбирання.
1. Приєднати газовий поршень і штовхач з пружиною.
2. Приєднати ствольні накладки.
3. Приєднати ударно спусковий механізм.
4. Приєднати затвор до затворної рами.
5. Приєднати затворну раму з затвором.
6. Приєднати кришку ствольної коробки зі зворотним механізмом.
7. Приєднати щоку приклада.
8. Приєднати оптичний приціл.
9. Приєднати магазин.
Згідно Збірника нормативів з вогневої підготовки:
|
Н-ВП-13 СВД |
Н-ВП-14 СВД |
Відмінно |
23 с. |
45 с. |
Добре |
25 с. |
50 с. |
Задовільно |
30 с. |
1 хв. |

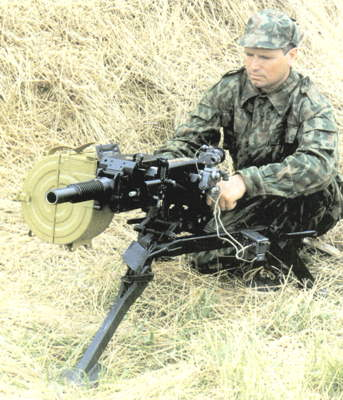

30 Мм автоматичний гранатомет на станку агс-17.
1. Призначення, бойові властивості і загальна будова автоматичного гранатомета агс-17.
30-мм
автоматичний гранатомет на станку
АГС-17 призначений для ураження живої
сили вогневих засобів противника,
розташованих зовні укриттів, у відкритих
окопах (траншеях) і за істотними складками
місцевості.
Для стрільби із гранатомета використовуються постріли із осколковою гранатою.
Стрільба із гранатомета ведеться настильною або навісною траєкторією, короткими (до 5 пострілів), довгими (до 10 пострілів) чергами і безперервно.
Балістичні і конструктивні дані гранатомета
Найменування даних гранатомета |
|
Маса гранатомета (без станка), кг |
18 |
Маса станка, кг |
12 |
Місткість коробки, постр. |
29 |
Прицільна дальність стрільби, м |
1700 |
Темп стрільби: максимальний, постр/хв. мінімальний, постр/хв. |
350-400 50-100 |
Калібр, мм |
30 |
Початкова швидкість гранати, м/сек. |
185 |
Маса пострілу, кг |
0,35 |
Маса гранати, кг |
0,28 |
Маса вибухової речовини, кг |
0,036 |
Радіус суцільного ураження, м |
не менше 7 |
Маса прицілу, кг |
1 |
Збільшення прицілу, кратність |
2,5 |
Поле зору прицілу, град. |
12 |
Маса комплекту прицілу, кг |
3,5 |
Гранатомет АГС-17 знаходиться на озброєнні механізованих (аеромобільних) підрозділів, а також може установлюватись на бойових машинах піхоти при її модернізації.
Гранатомет обслуговується навідником і помічником навідника. У складі обслуги може бути піднощик боєприпасів. Навідник веде вогонь із гранатомета, помічник навідника надає допомогу навіднику при веденні вогню, піднощик за вказівками навідника переносить коробки з пострілами або надає допомогу при перенесенні гранатомета. У ході бою, коли навіднику допомога не потрібна, помічник навідника і піднощик ведуть вогонь із особистої зброї.
Гранатомети
і постріли до них перевозяться на
бронетранспортерах або на автомобілях,
як правило, у розібраному вигляді і
підготовленими для перенесення силами
обслуги.
Стрільба із гранатомета, як правило, ведеться з відкритої вогневої позиції, звідки навіднику видно ціль або ділянка місцевості, на якій очікується противник. Окремі вогневі задачі можуть виконуватись стрільбою із закритої або із напівзакритої вогневої позиції навісною траєкторією.
При виборі вогневої позиції необхідно враховувати те, що вигадник гранат стає на бойовий звід при пострілі на відстань 10-30 м від дульного зрізу ствола гранатомета, тому ц секторі стрільби не повинно бути місцевих предметів, за які може зачепити граната в польоті.

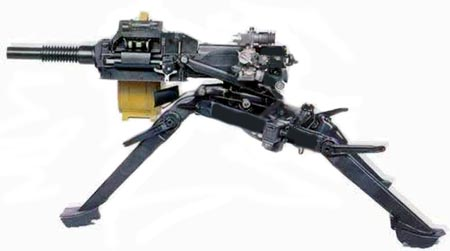

Будова гранатомета АГС-17.
Гранатомет
складається із таких основних частин
та механізмів:
тіла;
станка;
прицілу.

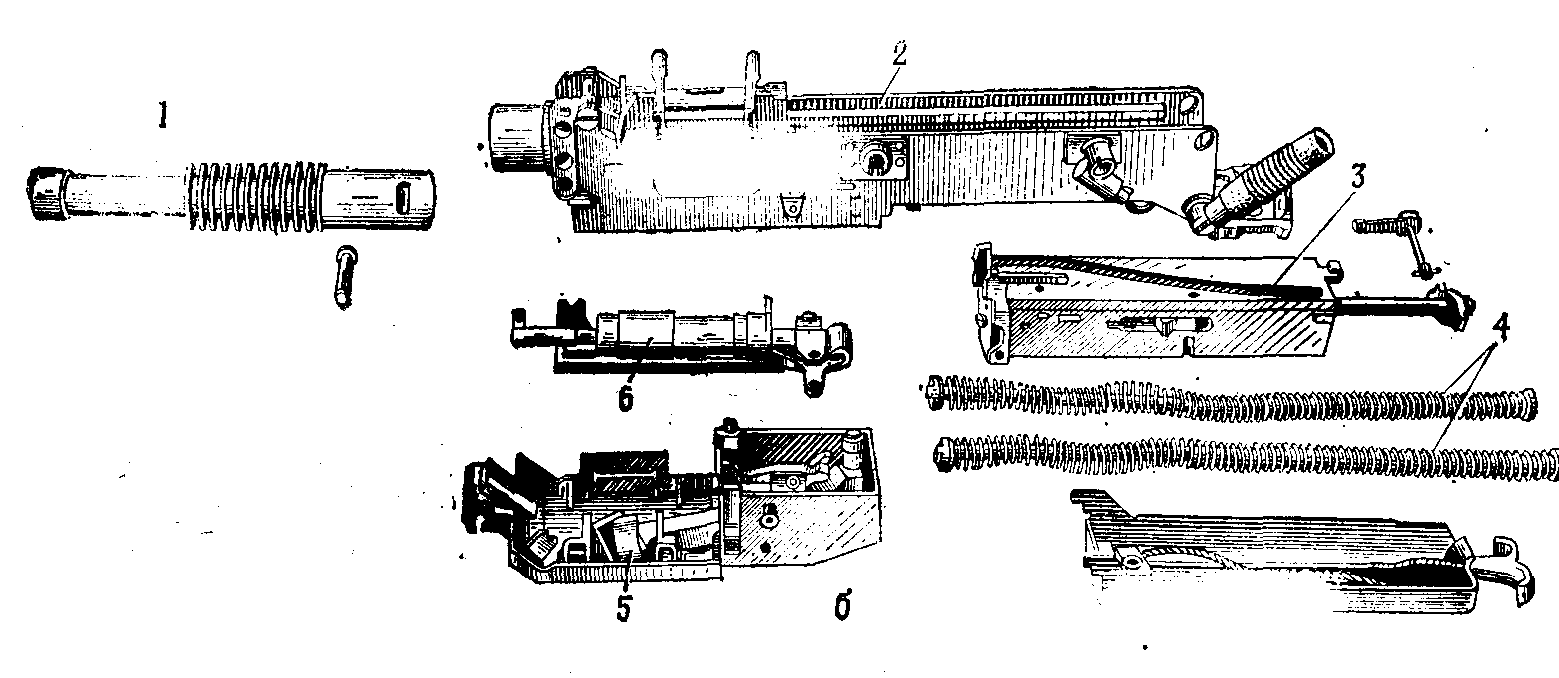

Тіло гранатомета складається із таких основних частин:
ствол;
ствольна коробка;
затвор;
2 зворотні пружини;
приймач;
ударно-спусковий механізм;
кришка ствольної коробки з механізмом перезарядження.
