7.62 Мм снайперська гвинтівка Драгунова свд

1. Призначення, бойові властивості і загальна будова гвинтівки свд.

7,62 мм снайперська гвинтівка Драгунові є зброєю снайпера і призначена для знищення одиночних цілей відкритої живої сили противника.

Бойові властивості снайперської гвинтівки СВД

Вогонь із снайперської гвинтівки найбільш ефективний на дальності до 800м.

Прицільна дальність стрільби:

- з оптичним прицілом 1300м.;

- з відкритим прицілом 1200м.

Дальність прямого пострілу:

- по грудній фігурі 430м.;

- по ростовій (150см.) фігур 640м.

Бойова скорострільність, пострілів за хвилину 30.

Початкова швидкість кул 830 м/сек.

Маса гвинтівки з оптичним прицілом без

штик-ножа і патронів 4,3кг.

Місткість магазина (патронів) 10.

Довжина гвинтівки без штик-ножа 1225мм.

Маса прицілу ПСО-1 0,58кг.

Збільшення оптичного прицілу (кратність) 4х.

Для стрільби із гвинтівки використовуються гвинтівкові патрони зі звичайними, трасуючими і бронебійно-запалювальними кулями або гвинтівкові снайперські патрони.

Вогонь із снайперської гвинтівки ведеться одиночними пострілами.

Подача патронів при стрільбі відбувається із коробчатого магазина місткістю 10 патронів.

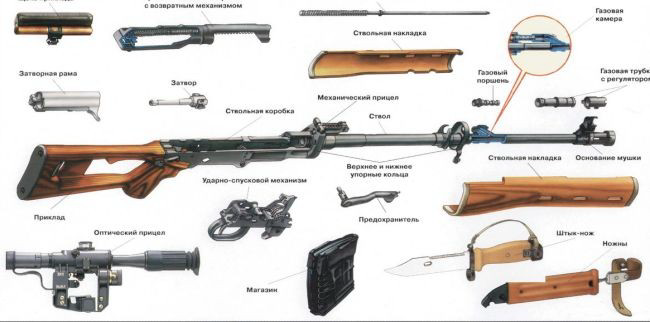

Снайперська гвинтівка складається із таких основних частин і механізмів:

- ствол зі ствольною коробкою, відкритим прицілом і прикладом;

- кришка ствольної коробки;

- зворотний механізм;

- затвор;

- газова трубка з регулятором, газовий поршень і штовхач з пружиною;

- дві ствольні накладки;

- ударно-спусковий механізм;

- запобіжник;

- магазин;

- щока приклада;

- оптичний приціл;

- штик-ніж.

У комплект снайперської гвинтівки входять:

- приладдя;

- ремінь;

- чехол для оптичного прицілу;

- сумка для переноски оптичного прицілу і магазинів;

- сумочка для переноски зимового пристрою для освітлення сітки прицілу;

- запасні батарейки і маслянки.

Снайперська гвинтівка є самозарядною зброєю. Перезарядження гвинтівки базується на використанні енергії порохових газів, які відводяться із каналу ствола до газового поршня.

При пострілі частина порохових газів, що слідують за кулею, спрямовуються через газовідвідний отвір у стінці ствола у газову камору, тисне на передню стінку газового поршня і відкидає поршень з штовхачем, а разом з ним і затворну раму у заднє положення. При відході затворної рами назад затвор відкриває канал ствола, витягує із патронника гільзу і викидає її із ствольної коробки зовні, а затворна рама стискує зворотні пружини і зводить курок (ставить його на звід автоспуску).

Під дією зворотного механізму затворна рама з затвором повертається у переднє положення, при цьому затвор досилає черговий патрон у патронник і закриває канал ствола, а затворна рама виводить шептало автоспуску із під зводу автоспуску курка. Курок стає на бойовий звід. Запирання ствола затвором відбувається поворотом затвора ліворуч і заходженням бойових виступів затвора у вирізи ствольної коробки.

Для виконання чергового пострілу необхідно відпустити спусковий гачок і знову натиснути на нього. Після звільнення спускового гачка тяга переміщується вперед і її зачеп заскакує у шептало, а при натисканні на спусковий гачок зачеп тяги повертає шептало і роз’єднує його з бойовим зводом курка.

При пострілі останнім патроном, коли затвор відійде назад, подавач магазина підніме вгору останов затвора, затвор упирається в нього і затворна рама зупиняється у задньому положенні. Це є сигналом про те, що необхідно зарадити гвинтівку.
