ВІЙСЬКОВИЙ ІНСТИТУТ ОДЕСЬКОГО НАЦІОНАЛЬНОГО ПОЛІТЕХНІЧНОГО УНІВЕРСИТЕТУ

ФАКУЛЬТЕТ ПІДГОТОВКИ ОФІЦЕРІВ ЗАПАСУ

КАФЕДРА ВІЙСЬКОВО-ТЕХНІЧНОЇ ПІДГОТОВКИ

ВОГНЕВА ПІДГОТОВКА

( ЕЛЕКТРОННИЙ ПІДРУЧНИК )

З програми військової підготовки студентів

МОДУЛЬ 2.ВП.05

“ СТРІЛЕЦЬКА ЗБРОЯ ТА ВОГНЕВА ПІДГОТОВКА ”

Одеса – 2008

Зміст

Зміст	№№ тем згідно програми	сторінки
5,45мм автомат Калашникова АК74 і кулемет Калашникова РПК74 та боєприпаси до них.	1/2.	1-8
Ручний протитанковий гранатомет РПГ-7В та 40 мм підствольний гранатомет ГП-25.	№1/ 5	9-12
Підготовка озброєння механізованого відділення до бойового застосування.	№1/ 8	13-16
Ручні осколкові гранати	№1/ 12	17-24
Реактивні протитанкові гранати	№1/ 13	25-29
7.62 мм кулемети КАЛАШНИКОВА ПКМ і ПКТ.	№1/ 15	30-35
7.62 мм снайперська гвинтівка Драгунова СВД	№1/ 16	36-42
30 мм автоматичний гранатомет на станку АГС-17.	№1/ 20	43-46
9 мм пістолет Макарова ПМ.	№1/ 22	47-51
14.5 мм крупнокаліберний кулемет Владимирова КПВТ	№2/1	52-54
30 мм автоматична гармата 2А42.	№2/2	55-60
Система управління вогнем БМП-2 (СУВ БМП-2)	№2/4	61-68
Боєкомплект БМП-2. Система живлення гармати 2А42 і кулемета ПКТ.	№2/6	69-72
Підготовка комплексу озброєння БМП-2 до бойового застосування .	№2/8	73-77
Управління вогнем механізованого відділення у обороні	№4/1	78-88
Основи зовнішньої балістики.	№4/3	89-90
УТК нормативів з вогневої підготовки		91-127

5,45Мм автомат Калашникова ак74 і кулемет Калашникова рпк74 та боєприпаси до них.

1. Призначення, бойові властивості та загальна будова автомата (кулемета). Поняття про роботу частин і механізмів автомата (кулемета).

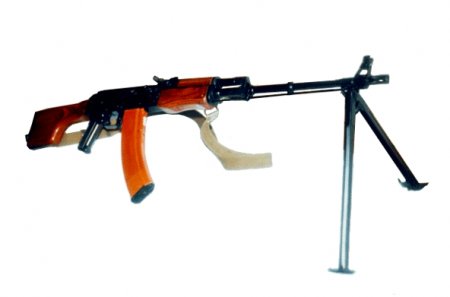

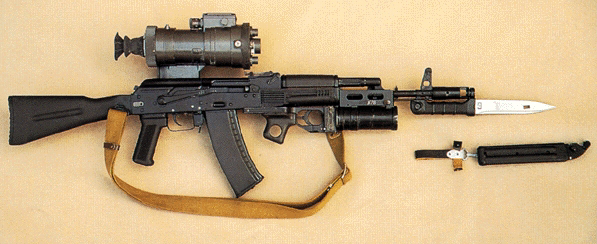

5,45 мм автомат Калашникова є індивідуальною зброєю, а 5,45 ручний кулемет Калашникова є зброєю стрілецького відділення. Вони призначені для знищення живої сили і ураження вогневих засобів противника. Для стрільби і спостереження в умовах природної нічної освітленості до автоматів АК74Н, АКС74Н і кулеметів РПК74Н, РПКС74Н приєднується нічний стрілецький приціл універсальний (НСПУ).

Для стрільби із автомата (кулемета) використовуються патрони зі звичайними і трасуючими кулями.

Із автомата (кулемета) ведеться автоматичний або одиночний вогонь. Автоматичний вогонь є основним видом вогню: він ведеться короткими (до 5 пострілів) і довгими (із автомата – до 10 пострілів, із кулемета – до 15 пострілів) чергами і безперервно.

Балістичні і конструктивні дані АК74 і РПК74

№ з/п	Найменування даних	АК74	РПК74
	Калібр, мм	5,45	5,45
	Прицільна дальність стрільби, м	1000	1000
	Найбільш дійсний вогонь: по наземних цілях, м по повітряних цілях, м	до 500 до 500	до 600 до 500
	Дальність ведення зосередженого вогню, м	до 1000	до 1000
	Дальність прямого пострілу: по грудній фігурі, м по біжучій фігурі, м	440 625	460 640
	Початкова швидкість кулі, м/с	900	960
	Максімальна дальність польоту кулі, м	3150	3150
	Дальність, до якої зберігається убивча сила кулі, м	1350	1350
	Кількість нарізів	4	4
	Вага (без багнет-ножа) зі спорядж. магаз., кг	3,6	5,45
	Темп стрільби, постр./хв	600	600
	Бойова скорострільність: чергами, постр./хв одиночними пострілами, постр./хв	100 40	150 50
	Вага набою, гр.	10,2	10,2
	Вага кулі со сталевим сердечником, гр.	3,4	3,4

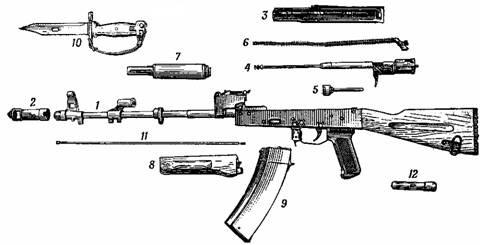

Автомат (кулемет) складається із таких основних частин та механізмів:

- ствол зі ствольною коробкою, прицільним пристроєм, прикладом і пістолетною рукояткою;

- кришка ствольної коробки;

- затворна рама з газовим поршнем;

- затвор;

- зворотній механізм;

- газова трубка зі ствольною накладкою;

- ударно-спусковий механізм;

- цівка;

- магазин.

Крім того у автомата є:

• дульний гальмо-компенсатор

• багнет-ніж.

У кулемета

• полум’ягасник

• сошка.

У комплект автомата (кулемета) входять: приладдя, ремінь, сумка для магазинів (у кулемета дві сумки); у комплект автомата (кулемета) зі складаним прикладом, крім того, входять: чохол для автомата (кулемета) з карманом для магазина, а у комплект автомата (кулемета) з нічним прицілом входить і нічний стрілецький приціл універсальний (НСПУ).

Автоматична дія автомата (кулемета) основана на використанні частини енергії порохових газів, що відводяться із каналу ствола в газову камору.

Під час пострілу частина порохових газів, що рухають кулю, поринає через отвір у стінці ствола в газову камору, тисне на передню стінку газового поршня і відкидає поршень та затворну раму із затвором у заднє положення. Під час відходу затворної рами назад здійснюється відпирання каналу ствола, затвор виймає із патронника гільзу і викидає її назовні, затворна рама стискає зворотну пружину і взводить курок (ставить його на взвод автоспуска).

У переднє положення затворна рама із затвором повертається під дією зворотного механізму, затвор при цьому досилає черговий патрон із магазина в патронник і запирає канал ствола, а затворна рама виводить шептало автоспуска з-під взводу автоспуска курка. Курок стає на бойовий взвод. Запирання каналу ствола здійснюється обертанням затвора нав-коло його повздовжньої осі праворуч, у результаті чого бойові виступи затвора входять за бойові упори ствольної коробки.

Якщо перевідник встановлено на автоматичний вогонь, то стрільба буде продовжуватися доки натиснутий спусковий гачок і в магазині є патрони.

Якщо перевідник встановлено на поодинокий вогонь, то після натискання на спусковий гачок буде здійснено лише один постріл; для здійснення наступного пострілу необхідно відпустити спусковий гачок і натиснути на нього знову.
