4. Порядок виконання роботи
Запустити моделюючу програму EWB - 5.
Нарисувати еквівалентну схему заміщення згідно рис.3 з вказаними на ній параметрами.

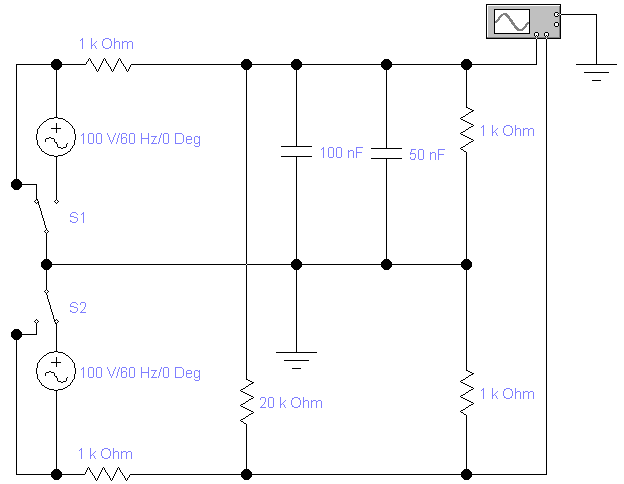

Рис.3. Еквівалентна схема зовнішнього ємнісного
паралельного паразитного зв’язку між двома каналами
Розрахувати наведення в першому каналі від впливу другого каналу за наведеними вище формулами.
При відімкненому за допомогою перемикача S1 джерелі живлення провести за допомогою осцилографа вимірювання напруги наведення в першому каналі.
Порівняти отримане значення сигналу з розрахованим.
При відімкненому за допомогою перемикача S2 джерелі живлення другого каналу і увімкненому джерелі живлення першого каналу осцилографом провести вимірювання напруги наведення в другому каналі від першого.
При увімкнених джерелах живлення обох каналів за допомогою осцилографа візуально оцінити взаємний вплив каналів один на одного.
Набрати схему за рис.4 з вказаними на ній параметрами.
Рис.4. Еквівалентна схема зовнішнього резистивного
паралельного паразитного зв’язку між двома каналами
Розрахувати наведення в першому каналі від впливу другого каналу за наведеними вище формулами.
При відімкненому за допомогою перемикача S1 джерелі живлення провести за допомогою осцилографа вимірювання напруги наведення в першому каналі.
Порівняти отримане значення сигналу з розрахованим.
При відімкненому за допомогою перемикача S2 джерелі живлення другого каналу і увімкненому джерелі живлення першого каналу осцилографом провести вимірювання напруги наведення в другому каналі від першого.
При увімкнених джерелах живлення обох каналів за допомогою осцилографа візуально оцінити взаємний вплив каналів один на одного.
Оформити звіт, в якому дати результати експериментів з їх відповідним обговоренням. Дати відповіді на контрольні запитання.
5. Контрольні запитання
1. Чим обумовлені завади в каналах зв’язку?
2. На які види підрозділяються завади?
3. Які існують способи зниження завад?
.
6. Список літератури
Теоретические основы электротехники. Т.1. Основы теории цепей / Под. Ред. П.А.Ионкина. – М.: Высшая школа, 1976.
Хорошко В.А., Чекатков А.А. Методы и средства защиты информации /Под ред. Ю.С. Ковтанюка – К,: Изд. Юниор, 2003.
Бузов Г.А., Калинин С.В., Кондратьев А.В. Защита от утечки информации по техническим каналам: Учебн. пособ. – М,: Горячая линия, 2005.
Петраков А.В. Основы практической защиты информации: Учебн. пособ. – М.: СОЛОН – Пресс, 2005.
Система моделювання Electronics Workbench. Методичні вказівки до виконання лабораторних робіт з курсу “Методи та засоби захисту інформації” для студентів напрямку підготовки 6.170103 “Управління інформаційною безпекою”. – Львів, ЛДІНТУ ім. В.Чорновола, 2008.
