3.4Основные функции главного меню программного комплекса
3.4.1Позиция «Файл»
Для того чтобы начать расчет следует открыть одну из существующих моделей или создать новую. Эти операции могут быть выполнены соответствующими командами позиции «Файл» главного меню (рис.5). Наиболее часто используемые команды из этой группы вынесены на панель инструментов и описаны в таблице 1.
При выборе команд позиции «Файл» реализуются следующие действия.

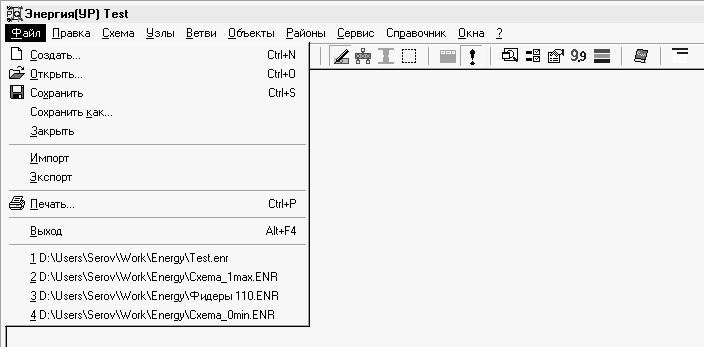

Рис.5. Команды позиции «Файл» главного меню
«Создать» - выполняются процедуры создания нового файла базы данных расчетной модели. Если эта команда выбрана в процессе работы с открытым файлом БДМ, то вначале предлагается сохранить открытый файл
а затем с помощью стандартного окна системы Windows вида
задать новое или выбрать существующее имя создаваемого файла.
«Открыть» - производится открытие ранее созданного файла БДМ, при этом, в стандартном окне предлагается выбрать имя загружаемого файла с диска. Если эта команда выбрана в процессе работы с открытым файлом БДМ, то вначале предлагается сохранить открытый файл (аналогично команде «Создать»).
«Сохранить» - сохранение открытого файла БДМ на диске с тем же именем. После сохранения можно продолжить работу с расчетной моделью.
«Сохранить как» – создание копии модели с новым именем. Перед сохранением предлагается стандартное окно Windows для выбора файла. В процессе сохранения выполняются внутренние сервисные функции, связанные с упаковкой индексов и упорядоченьем информации на страницах базы данных. Итоговый файл может быть меньше исходного по размерам и не является его точной копией с точки зрения операционной системы. Сравнение исходного и результирующего файла, скорее всего, покажет разницу.
«Закрыть» – сохранение текущей модели и отключение от нее. Переход в такое же состояние, которое имеет место при запуске программы без указания имени файла модели (рис.3), при этом вначале предлагается сохранить открытый файл.
«Импорт» – ввод всей модели или ее части во внешних форматах. Команды используются для получения информации для модели из внешних источников. Поддерживается формат *.CSV с представлением множества таблиц в одном файле и формат *.XML V 1.0 с кодировками Windows 1251 или UTF-8. Кроме того, по этой команде производится ввод расчетной модели из других программам в унифицированном формате для электротехнических расчетов, разработанном ВЦ ГТУ ЦДУ ЕЭС России (формат *.CDU).
Команда «Импорт», кроме того, позволяет объединить две расчетные модели программного комплекса «Энергия» в одну (используется формат *.ENR), что позволяет проводить раздельную подготовку одной большой расчетной схемы. При выборе этой команды предлагается в стандартном окне системы Windows вида
выбрать тип файла (расширение), определяемый дальнейшее действие программного комплекса, и имя файла с этим расширением.
При импорте расчетной модели из файла в формате ЦДУ после выбора имени файла на экран выводится дополнительное окно для определения объема вводимой информации
При импорте произойдет добавление вводимой из файла формата ЦДУ информации к расчетной модели, которая была отрыта ранее. При совпадении номеров узлов произойдет замена соответствующих данных в открытой ранее модели.
«Экспорт» - вывод расчетной модели или ее части в унифицированном формате для электротехнических расчетов, разработанном ВЦ ГТУ ЦДУ ЕЭС России (формат *.CDU). По этой команде на экран выводится дополнительное окно для определения объема выводимой в файл информации
Здесь по умолчанию имя файла, в который выводится информация, принимается таким же, как и текущий файл, но может быть изменено в соответствующей строке.
«Печать» – вывод на печатающее устройство информации из активного окна. Перед началом вывода всегда предлагается диалоговое окно для настройки печати. В этом окне можно изменить принтер, изменить настройки принтера и уточнить параметры выводимого изображения. Набор настраиваемых параметров, определяется видом выводимой информации (из таблицы или схемы).

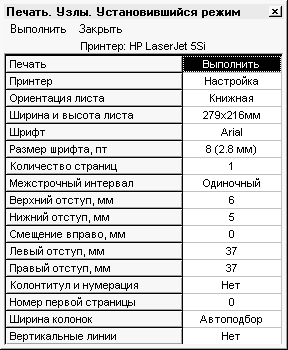

Ниже на рисунке приведен вид диалогового окна для настройки печати таблиц. Вид диалогового окна для настройки печати схемы приведен при описании работы с графическим изображением схемы.
«Выход» – завершение работы с программным комплексом. По этой команде предлагается сохранить открытый файл с расчетной моделью, после чего происходит закрытие главного окна программного комплекса.
