Задание.

Определить параметры обмотки индуктивного датчика используя формулы (14)-(17) и исходные данные из таблицы 4, согласно варианту.

Таблица 4.

№ варианта	SM, м2	δв, м	I, А	Δдоп, А/мм	U, В	f, Гц
1	5*10-4	3*10-2	0,01	4	220	400
2	3*10-4	3*10-2	0,01	3,5	220	400
3	4*10-4	3*10-2	0,02	3,5	220	400
4	5,5*10-4	9*10-2	0,015	3,5	220	400
5	5,5*10-4	7*10-2	0,025	4	220	400

Задача №4. Расчет основных параметров емкостного датчика угловых перемещений.

Краткие теоретические сведения.

Емкостным датчиком называют преобразователь параметрического типа, в котором изменение измеряемой величины преобразуется в изменение емкостного сопротивления. Емкостной датчик угловых перемещений имеет вид.

1 – подвижная обкладка, 2 – неподвижная обкладка, 3 – вал, S – площадь взаимодействия между пластинами, α – угол поворота

Рис.4. Емкостной датчик угловых перемещений.

1. Максимальная емкость датчика при а=180 равна:

(Ф), (18)

Где S_max – площадь взаимодействия между подвижной и одной из неподвижных пластин;

C_max – максимальная емкость;

d – расстояние между пластинами;

тогда общее количество подвижных и неподвижных пластин

(штук), (19)

полученное число округляем до целых.

2. Чувствительность датчика:

, (20)

Задание.

Определить основные параметры емкостного датчика перемещений используя формулы (18)-(20) и исходные данные из таблицы 5.

Таблица 5.

№ варианта	Smax, см2	Cmax, пФ	d, мм
1	12	400	0,5
2	10	200	0,6
3	15	600	0,4
4	18	830	0,8
5	15	440	0,9

Контрольные вопросы.

1. Каковы преимущества и недостатки потенциометрических датчиков?

2. Почему погрешность потенциометрического датчика ступенчатая?

3. От чего зависит ЭДС термоэлектрического датчика?

4. Области применения потенциометрических и термоэлектрических датчиков.

5. Объясните цепь преобразований в индуктивном датчике.

6. Достоинства и недостатки индуктивных датчиков.

7. Для чего предназначены и как работают емкостные датчики?

Практическая работа №2.

Определение основных параметров электромагнитного реле постоянного тока.

Задача №1. Расчет параметров электромагнитного реле постоянного тока.

Краткие теоретические сведения.

Реле – устройство, автоматически осуществляющее скачкообразное переключение выходного сигнала под воздействием управляющего сигнала, изменяющегося непрерывно в определенных пределах. По роду используемого тока реле делятся на реле постоянного и переменного тока. Первые в свою очередь делятся на нейтральные и поляризованные реле.

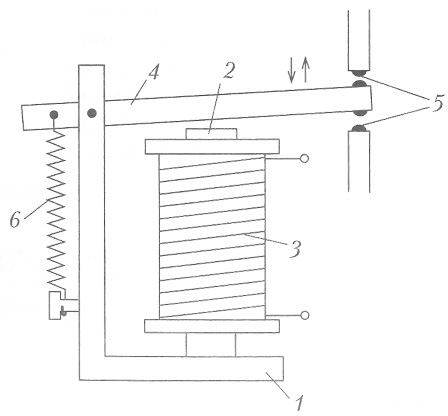

1 — стойка; 2 — сердечник; 3 — катушка; 4 — якорь; 5 — контакты; 6 — пружина

Рис.1. Устройство электромагнитного реле постоянного тока.

1. Площадь воздушного зазора:

(мм²), (1)

где S_δ – площадь воздушного зазора;

D – диаметр катушки.

2. Величина магнитного потока:

(Вб), (2)

где F – намагничивающая сила

3. Магнитная индукция:

(Тл), (3)

4. Магнитное напряжение, приходящееся на зазор:

(А), (4)

где μ₀ = 4* π*10^-7 – магнитная проницаемость.
