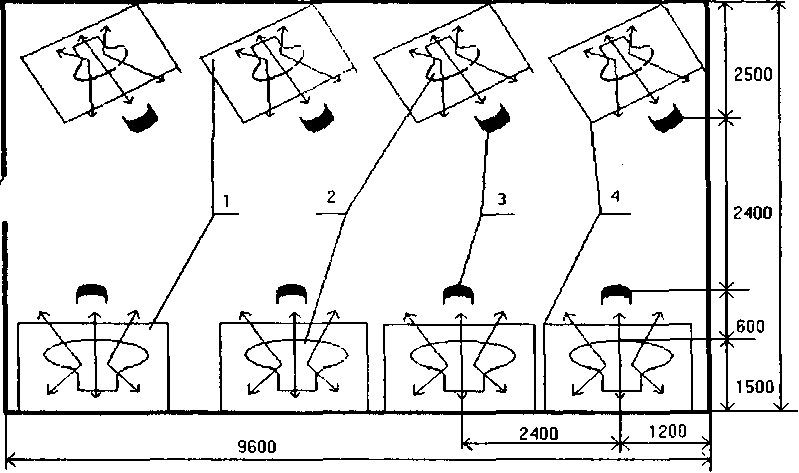

Рекомендуемые варианты расположения рабочих мест с персональными компьютерами

7000

1. рабочее место пользователя ПЭВМ;

2. ПЭВМ;

3. место пользователя ПЭВМ;

4. ограждение рабочего места.

Рис. 3.19.

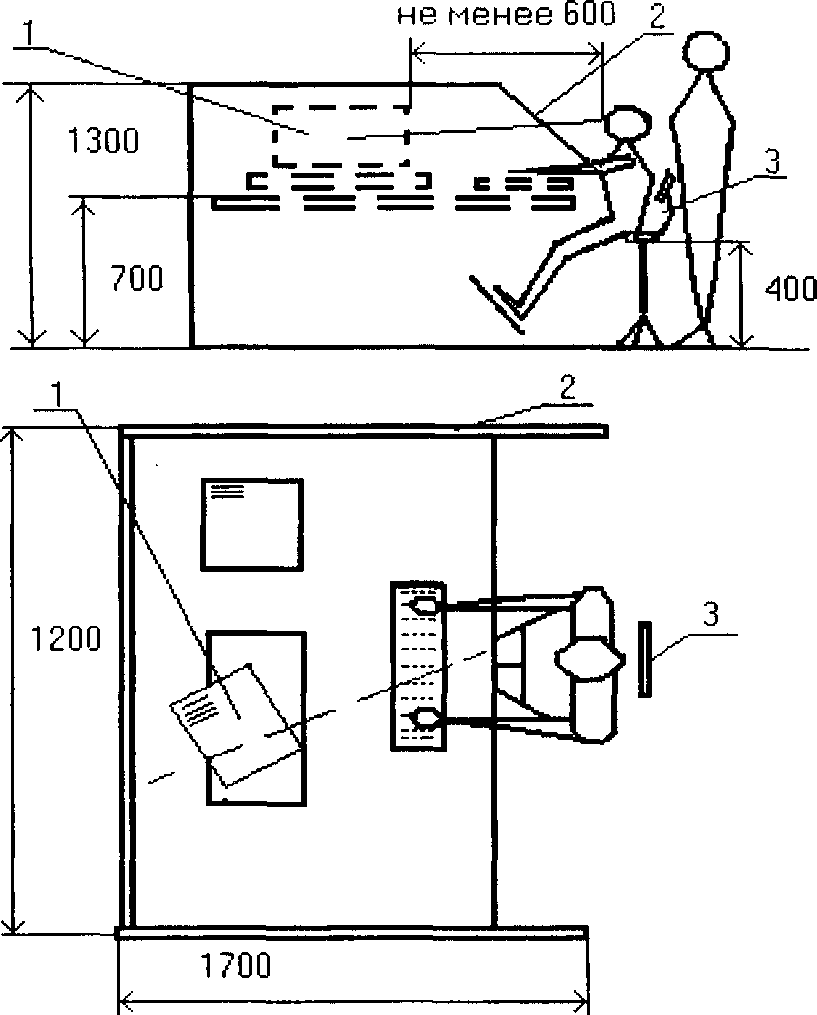

Организация рабочего места рис. 3.20.

1. ПЭВМ;

2. ограждение рабочего места;

3. кресло пользователя ПЭВМ

3.5.3. Техническое решение по снижению эмп в помещении

Фон промышленной частоты 50 Гц может присутствовать в помеще­нии при наличии аппаратуры, бытовых нагревателей, осветительных систем в самом и соседних помещениях [3.20.].

На рис. 3.22. представлено помещение и компоновка рабочего места [3.20.]. У одной из стен помещения расположено ПЭВМ 1, измерительный прибор 2, щит питания ПЭВМ, заземление посредством централизованной шины здания 4, для заземления ПЭВМ проводником шнура питания на цен­трализованную шину заземления 5.

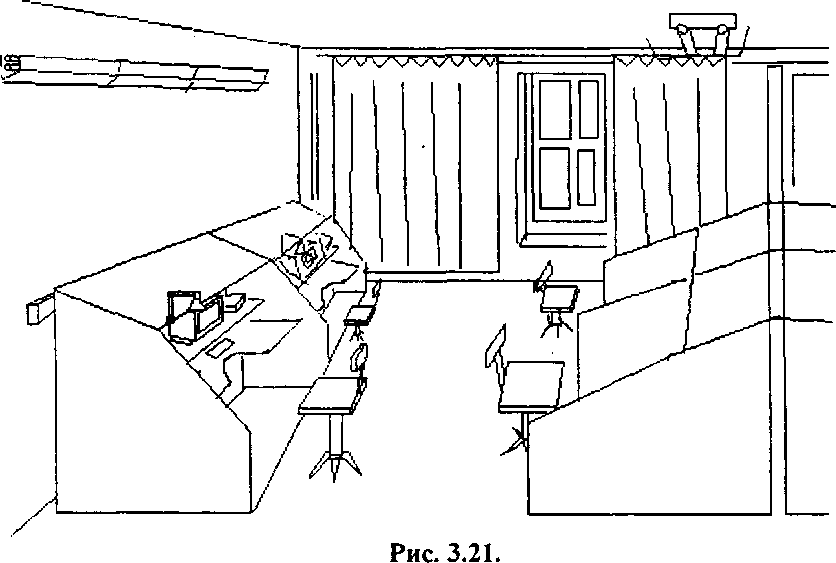

Общий вид компоновки рабочих мест пользователя ПЭВМ

Распределение фонового поля промчастоты 50 Гц от посторонних ис­точников по пространству помещения нарастает при измерении поля ПЭВМ прибором с встроенной (дипольной) антенной (рис. 3.22)

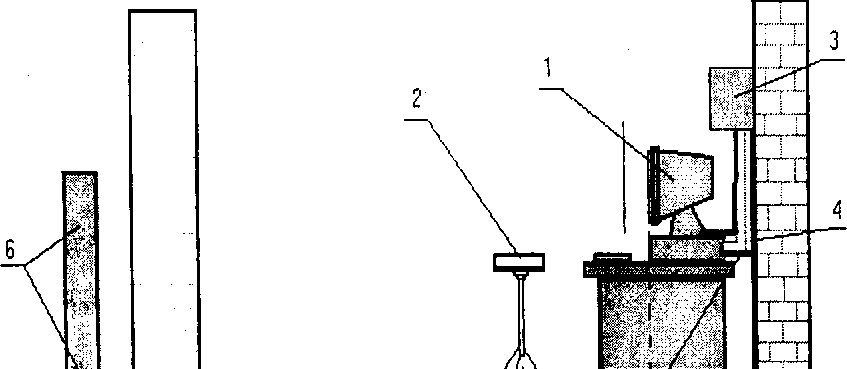

Схема помещения без заземления измерительного прибора

Пространственная координата в помещении

1. ПЭВМ;

2. прибор для измерения;

3. коробка для подключения ПЭВМ к сети;

4. шина для заземления;

5. соединительная шина ПЭВМ с шиной заземления;

6. посторонние источники промышленной частоты.

Рис. 3.22.

В зоне между обследуемым ПЭВМ 1 и измерительным прибором 2 присутствует поле AU промышленной частоты 50 Гц от посторонних источ­ников 6. Следовательно, участок обследуемого помещения у составляющей шины находится под нулевым потенциалом, так как в нем и ниже имеются источники электрического поля 6. По пространству обследуемого поля появ­ляется потенциал промчастоты 50Гц (рис.3.22.).

В помещении возникает разность потенциалов (AU) в зоне между об­следуемой ПЭВМ (1) и измерительным прибором за с чет цепей, находящихся внутри монитора, системного блока и других технических средств.

При заземлении монитора, системного блока и всех технических средств на общую шину по помещению образуется зона, свободная от полей промышленной частоты 50 Гц посторонних источников (рис. 3.23.) [3.20.].

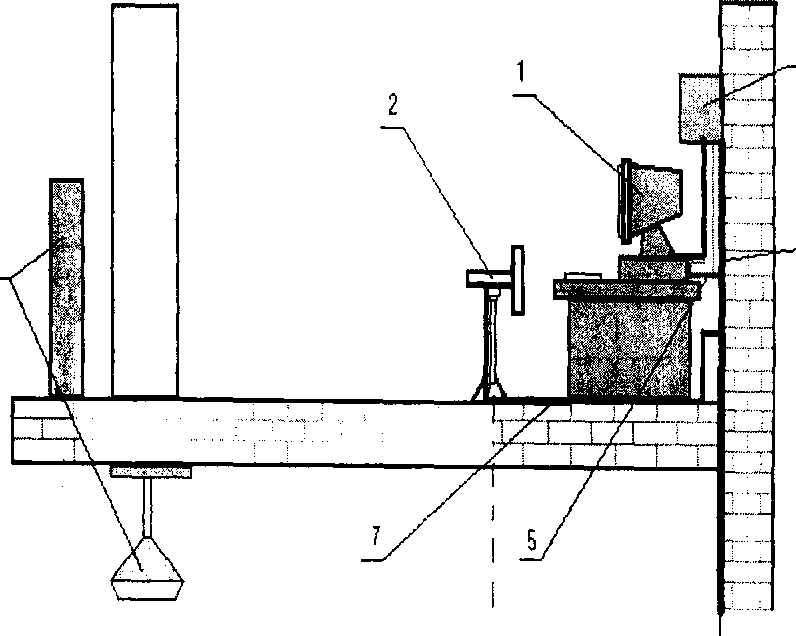

Схема помещения с заземлением измерительного прибора

1. ПЭВМ;

2. прибор для измерения;

3. коробка для подключения ПЭВМ к сети;

4. шина для заземления;

5. соединительная шина ПЭВМ с шиной заземления;

6. посторонние источники промышленной частоты.

Потенциал поля промчастоты 50 Гц 220 В

Зона свободная от полей промчастоты 50 Гц посторонних источников

0В

Пространственная координата в помещении

Рис. 3. 23.

На рис 3.24. представлено рабочее место пользователя ПЭВМ с под­ключением устройств к сети питания с целью исключения воздействия ЭМП от розетки.

Рекомендуемые компоновки рабочего места

1. рабочее место оператора;

(а)

(б)

г*

п\

I 1²

□

клавиатура; монитор;

системный блок ПЭВМ;

принтер;

розетки питания;

сетевые кабели питания блоков ПЭВМ

Рис. 3.24
